Güç ve BağlantıSTOK KODU : TLS - KABLO
24V Devre Kablosu

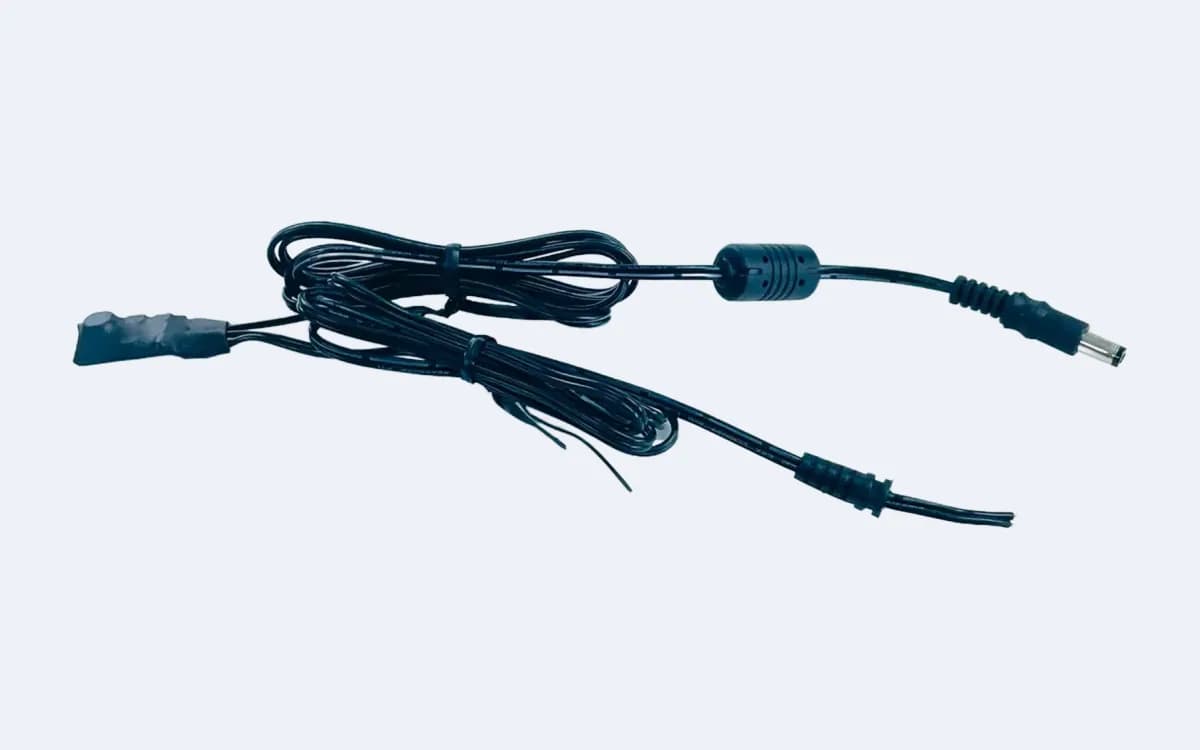

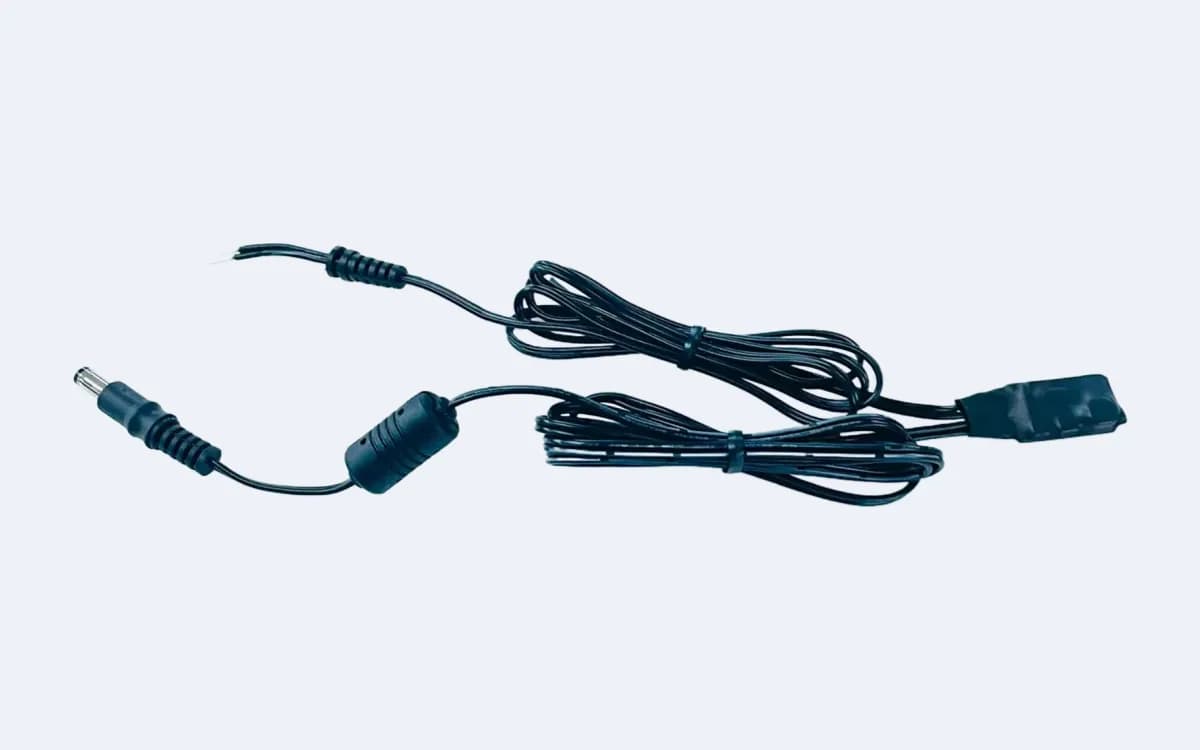

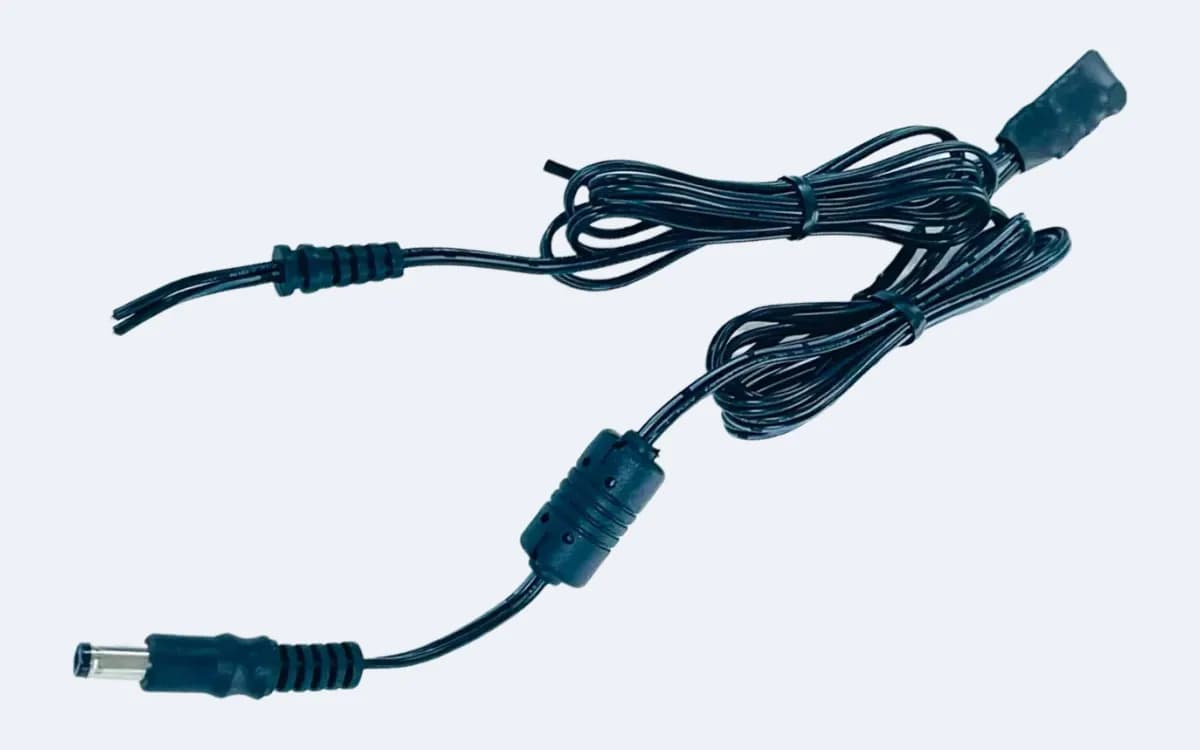

Kablonun üzerinde, siyah kılıfla kapatılmış küçük bir dönüştürücü devre var. Devreden iki kol çıkıyor: biri modüle giden 3,2 V'luk kol — ucunda adaptörünkiyle aynı namlu fişi, üzerinde ferrit boncuk; öbürü makinenin 24 V hattına bağlanan kol, ucu kalaylanmış açık uç. Prize ve ayrı bir adaptöre gerek kalmıyor, modül makinenin kendi beslemesinden çalışıyor. Standart gönderim adaptörle: her modülün kutusunda bir adaptör ve gövde çapına uyan bağlantı aparatı çıkıyor. Bu devre kutuda gitmiyor — sipariş sırasında adaptör yerine tercih edebilir, modülü aldıktan sonra ayrıca da isteyebilirsiniz; modülden bağımsız, tek başına da gönderiyoruz. Bağlamadan önce hattınızın gerilimini ve kutup yönünü bize teyit ettirin — ters bağlanan modül onarılamaz biçimde bozuluyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- 1sipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Ürün bilgileri
Devrenin Yaptığı İş
Lazer modülü 3,2 V doğru akımla çalışır; makinelerin pano içinde hazır duran besleme hattı ise çoğunlukla 24 V'tur. Kablonun üzerindeki devre bu farkı kapatır: 24 V'u alır, modülün istediği değere düşürüp sabit tutar.

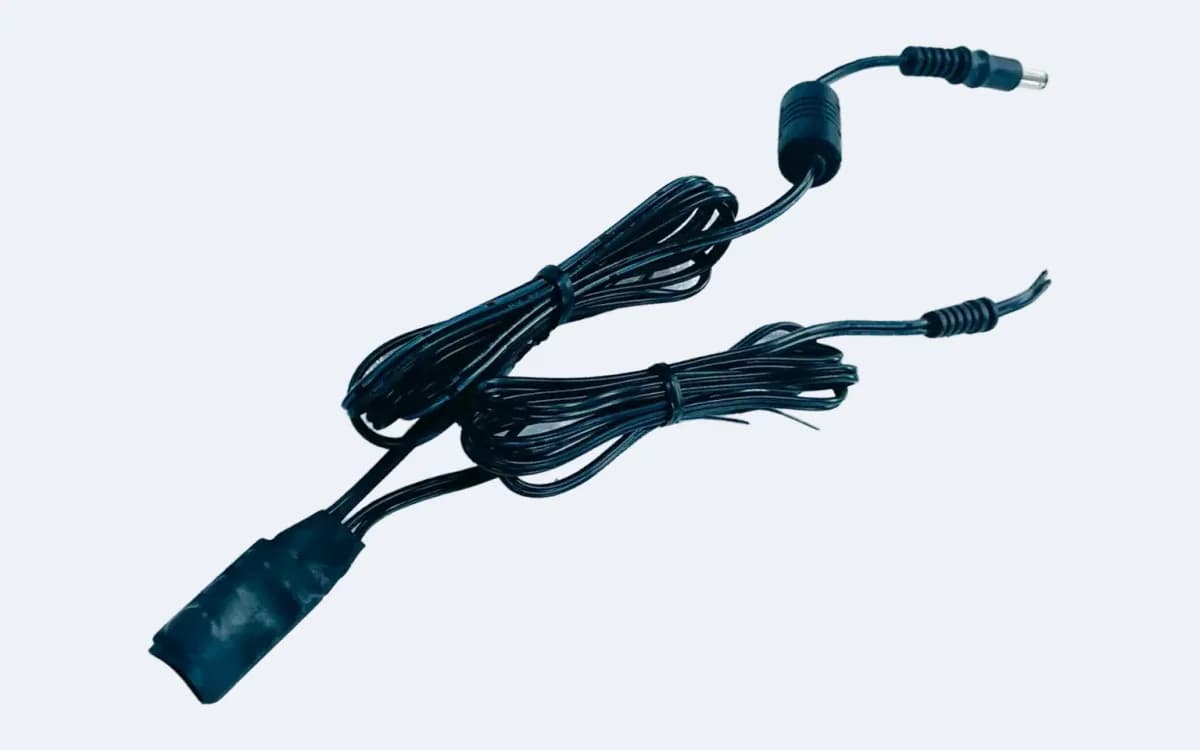

Devreden çıkan iki kol aynı şey değildir. Namlu fişiyle biten kol devrenin çıkışıdır ve modüle gider; kalaylanmış açık uçlarla biten kol devrenin girişidir ve 24 V hattına bağlanır. Fişli kol doğrudan bir beslemeye takılmaz.
Adaptörün prizde yaptığı işin aynısı, prize gerek kalmadan makinenin içinde yapılır. Bu yüzden ikisi birlikte değil, biri öbürünün yerine kullanılır.
Nasıl İstenir
Standart gönderim adaptörle. Her lazer modülünün kutusunda bir adaptör ve gövde çapına uyan bağlantı aparatı çıkıyor; bu devre kutuda gitmiyor.
Sipariş sırasında adaptör yerine bunu tercih edebilirsiniz — teklif formundaki ekipman bölümünde işaretlemeniz yeterli. Modülü aldıktan sonra ihtiyaç doğarsa sonradan da isteyebilirsiniz; modülden bağımsız olarak tek başına gönderiyoruz.
Sipariş öncesinde besleme hattınızın gerilimini ve kablonun makinede izleyeceği yolun yaklaşık uzunluğunu bildirin. Bağlantı kutupludur; ters bağlanan modül onarılamaz biçimde bozulur.
| TANIM | |
|---|---|
| Stok kodu | TLS - KABLO |
| DİĞER | |
| Tip | Devreli dönüştürücü kablo — adaptörün yerine geçer |
| Giriş gerilimi | 24 V DC |
| Çıkış gerilimi | 3,2 V DC |
| Uçlar | Modül kolunda DC namlu fişi · besleme kolunda kalaylanmış açık uç |
| Kablo | Çift damarlı, siyah kılıflı — devreden iki kol |
| Parazit bastırma | Modül kolunda ferrit boncuk |
| Bükülme koruması | Uçlarda |
| Kullanıldığı modeller | Katalogdaki bütün lazer modülleri |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Katalogdaki bütün modellerde kullanılıyor. En çok şu kurulumlarda tercih ediliyor:
- Otomasyon
Panoda 24 V dağıtımı hazır olan, her modül için ayrı priz ve adaptör istenmeyen hatlar.
- Metal
Beslemenin panodan alındığı, tezgâh gövdesinde priz bulunmayan makineler.
- Otomotiv
Modülün makineyle birlikte açılıp kapanması istenen montaj hatları.
- Lojistik
Modülün yüksek tavana kurulduğu, priz çekmenin zor olduğu sahalar.
- Ağaç
Toz ve nemin priz bağlantısını zorladığı kesim tezgâhları.
- Bakım stoğu
Adaptör yerine 24 V besleme kullanan tesislerde rafta bekletilen yedek.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Sık sorulan
sorular
24V Devre Kablosu hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9224V Devre Kablosu modülle birlikte geliyor mu?
Gelmiyor. Kutuda adaptör ve gövde çapına uyan bağlantı aparatı çıkıyor. Bu kablo onların yanına eklenen bir parça değil, adaptörün YERİNE geçen bir seçenek: modülü prizden değil de makinenin 24 V hattından beslemek isteyenlere gönderiyoruz. Sipariş sırasında adaptör yerine tercih edebilir, modülü aldıktan sonra ayrıca da isteyebilirsiniz — tek başına da gönderiyoruz.
Kablonun uzunluğu ne kadar?
Standart bir boyu var, kuruluma göre de hazırlıyoruz. Modülün hangi modele ait olduğunu ve kablonun makinede izleyeceği yolun yaklaşık uzunluğunu bildirin, teklifte ölçüsünü yazalım. Dönüştürücü devre kablonun üzerinde duruyor; devreyi modüle yakın tutmak uçtaki gerilim düşümünü azaltıyor, uzatma gerekiyorsa 24 V tarafından uzatın.
Açık uçlu tarafını makinenin kendi beslemesine bağlayabilir miyim?
Bağlayabilirsiniz; otomasyon hatlarında sık yapılan bir kurulum. Modülün istediği 3,2 V doğru akım. Bağlamadan önce panodaki gerilimi ve uç polaritesini bize teyit ettirin — ters bağlantı modülü kalıcı olarak bozuyor.
Fişli ucu adaptöre mi takılıyor?
Takılmıyor. Bu kablo adaptörün yerine geçiyor, onunla birlikte kullanılmıyor. Fişli kol dönüştürücü devrenin ÇIKIŞI ve doğrudan modüle gidiyor; kalaylanmış açık uçlu kol devrenin GİRİŞİ ve makinenin 24 V hattına bağlanıyor. Bağlamadan önce hattınızın gerilimini ve kutup yönünü bize teyit ettirin — ters bağlanan modül onarılamaz biçimde bozuluyor.
Kablo neden en çok zorlanan parça?
Hareketli eksene bağlı modülde her çevrimde büküldüğü, pano kapağının menteşesinden geçtiğinde kapak her kapandığında ezildiği ve talaşlı tezgâhta sıcak parça temasıyla dış kılıfı zedelendiği için. Fiş tarafındaki ferrit boncuk parazit için; mekanik yorulmayı o engellemiyor, bu yüzden yedek tutulması öneriliyor.
