Stok koduTLS - ADAPTOR
Adaptör
Şebeke gerilimini modülün çalıştığı doğru akıma çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.
5 Kere İncelendi
MAX SERİSİSTOK KODU : TLS - MAX5635 - L12

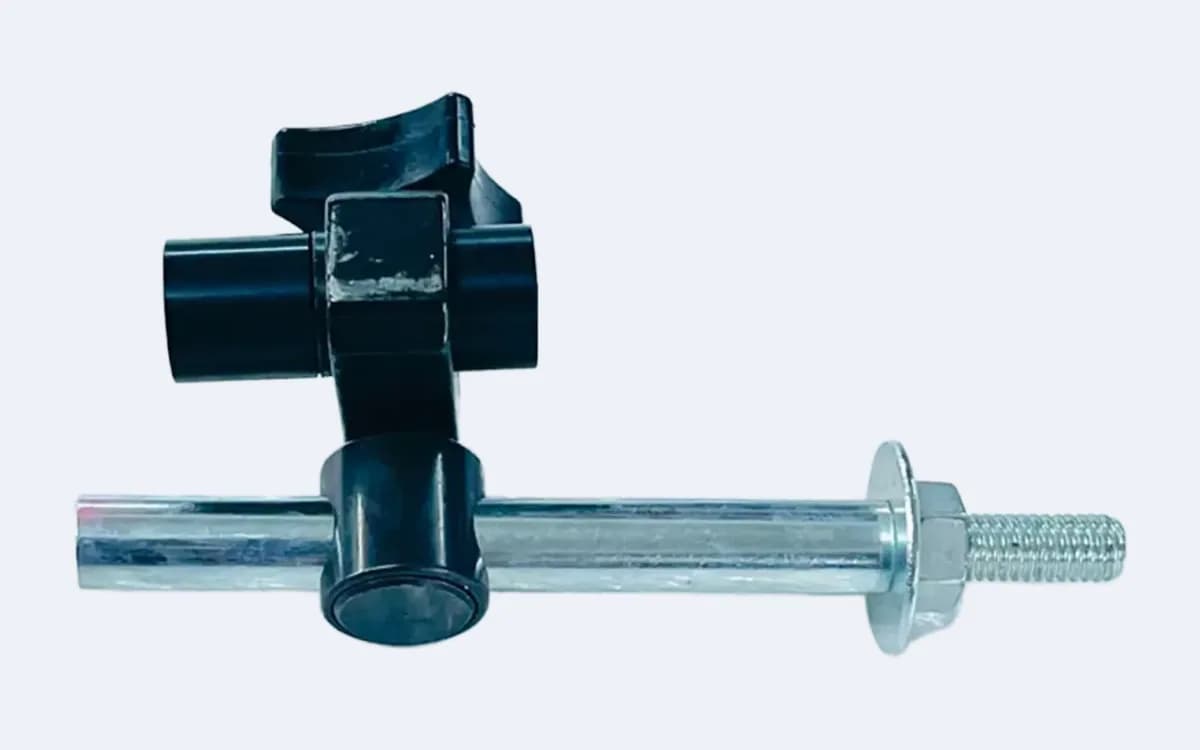

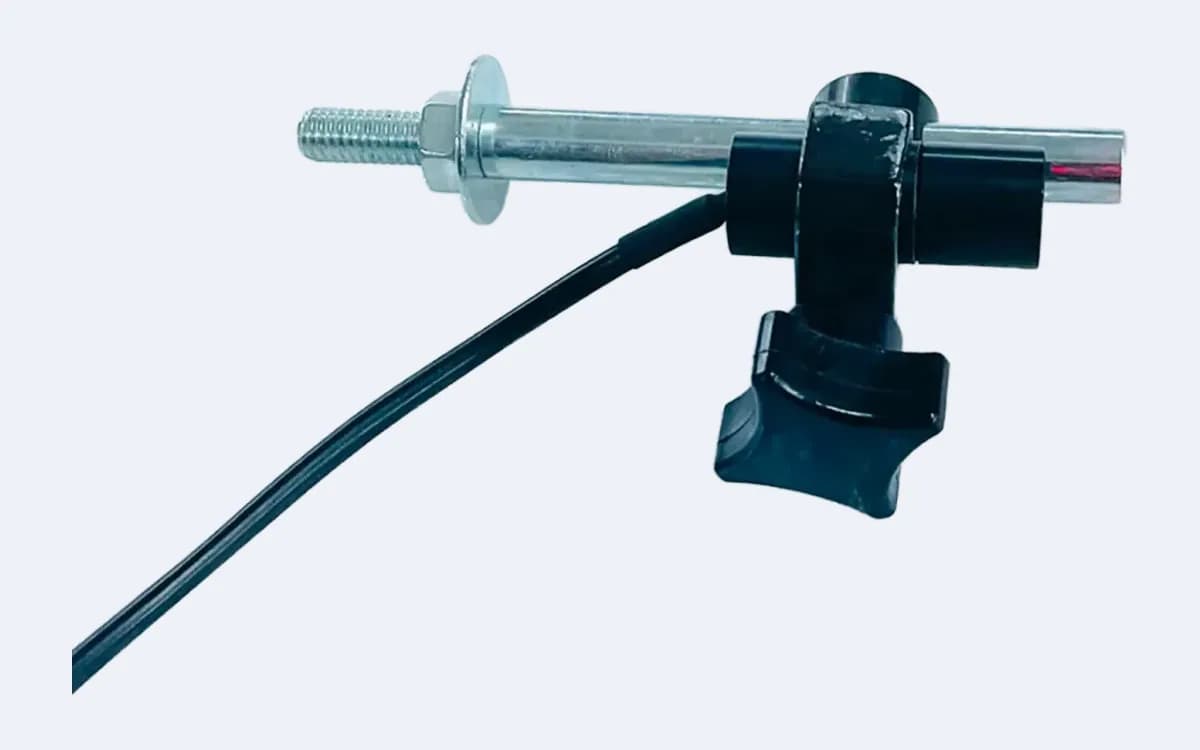

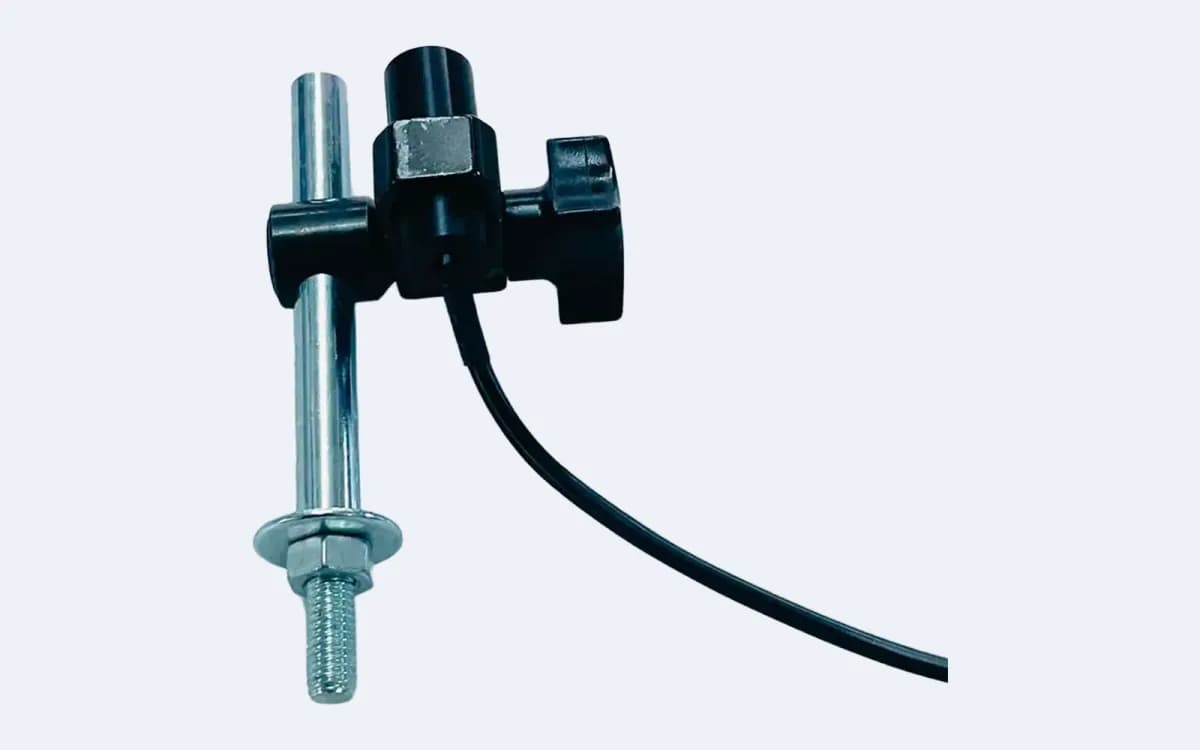

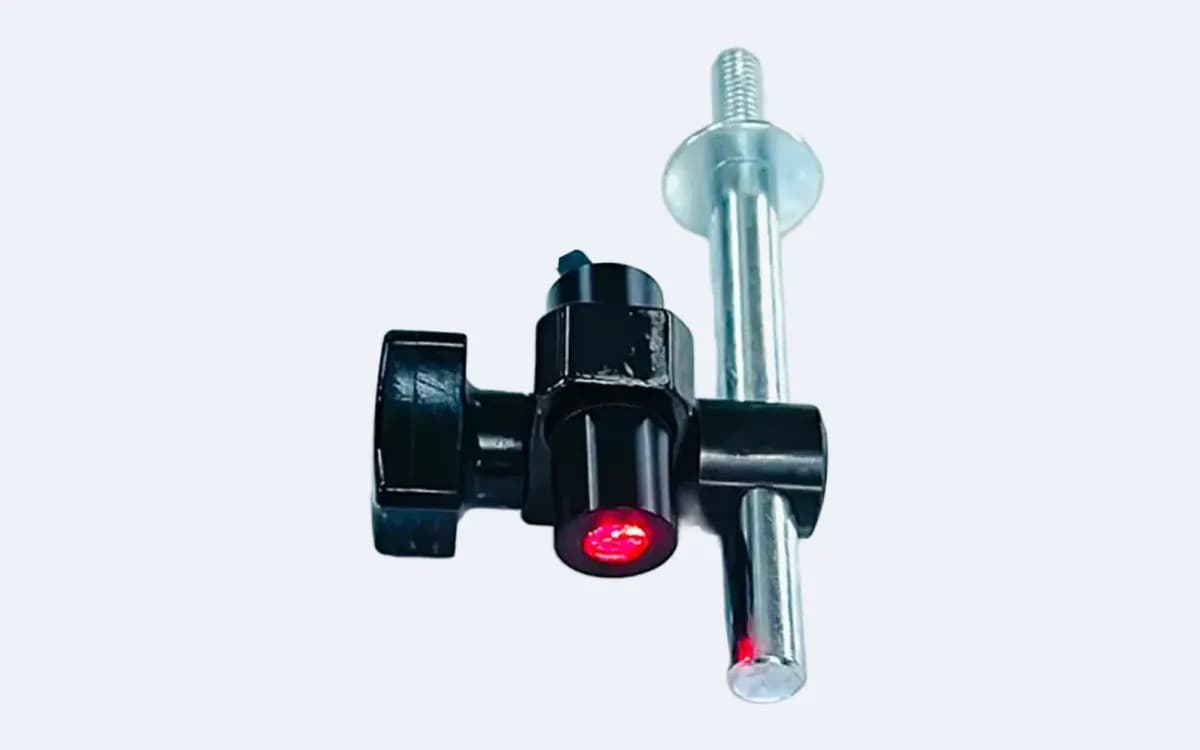

Çizgi Lazer MAX5L12 Lazer Modülü
MAX5L12, MAX serisinden 5 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 12 mm, koruma sınıfı IP 67. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. En çok medikal, otomotiv ve seramik işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Çizgi Lazer MAX5L12 Lazer Modülü
- AdaptörHer modelle
- TB 12 Bağlantı Aparatı12 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Çizginin İnce Kalması Neden Gövdeyle İlgili
MAX5L12'nin 12 mm gövdesi yalnız dar yuvaya sığmak için değil. Küçük çaplı optik, kısa mesafede daha dar bir çizgi bırakıyor; masaüstü bir tezgâhta ya da 40–60 cm çalışma yüksekliğinde çizginin kalınlığı işin hassasiyetini doğrudan belirliyor.
Bu yüzden model, uzun hat taramak için değil, elin uzandığı mesafede iş gören tezgâhlar için ayarlanmış. Beş metrelik bir serim masasını boydan boya işaretlemek gerekiyorsa 25 mm gövdeli TS ya da 35 mm gövdeli TN serisi doğru adres.
5 mW Kırmızı Işık Hangi Ortamda Yeterli
Optik çıkış 5 mW, dalga boyu 635 nm. Bu kademe kapalı tezgâh, tezgâh üstü aydınlatma ve normal atölye ışığı için yeterli; çizgi koyu yüzeyde de, açık renkli yüzeyde de takip edilebiliyor.
Tepeden güçlü spot vuran ya da gün ışığı alan bir hatta çizgi soluklaşır. Orada aynı gövde ölçüsünde daha güçlü bir seçenek yok; 16 mm gövdeye çıkıp TE serisinin 20, 30 ve 50 mW kademelerine geçmek gerekiyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - MAX5635 - L12 |
| Ürün serisi | Max Serisi |
| Kullanım amacı | Endüstriyel Optik Kesim ve Hizalama Kılavuzu |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 5 mW |
| Lazer sınıfı | 3R |
| Optik lens | Silindirik Cam Lens Geniş Açılı |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 12 mm |
| Gövde malzemesi | Endüstriyel Alaşım (Darbelere Dayanıklı) |
| Koruma sınıfı | IP 67 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Çizgi, parçanın nereye oturacağını ya da bıçağın nereden geçeceğini önceden gösteriyor. Kısa mesafede çalışan tezgâhlarda:
- Cam
Kesim masasında cam levhanın kesim hattına oturtulması, ayna ve vitray kesiminde ölçü kontrolü.
- Medikal
Montaj tezgâhında parçaların aynı hat üzerinde dizilmesi, hassas yerleştirme işlemleri.
- Mermer
Küçük ebat plaka ve karo kesiminde bıçak hattının önden görülmesi.
- Metal
Sac büküm tezgâhında bükme çizgisinin kalıba göre konumlanması.
- Otomotiv
Alt montaj tezgâhında parça yerleşiminin doğrulanması.
- Seramik
Karo dizim ve derz hattının masa üstünde işaretlenmesi.
- Tekstil
Kesim masasında pastal hattının kumaş üstüne düşürülmesi.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 12 APARAT
TB 12 Bağlantı Aparatı
12 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
4 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
ÇOK İNCELENENStok koduTLS - TE10635 - L16

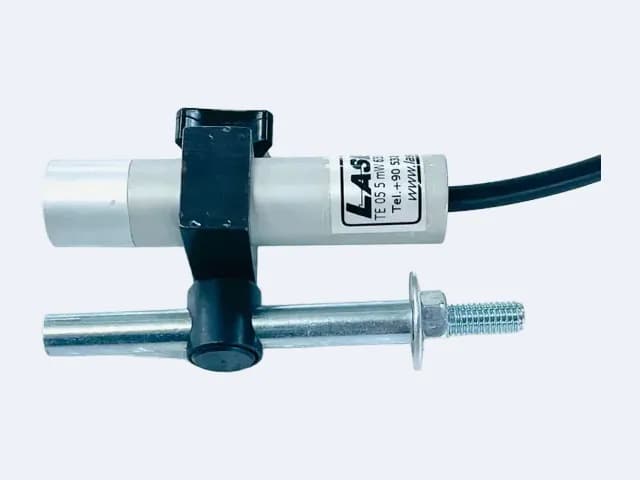

Çizgi Lazer TE10L16 Lazer Modülü
Tezgâh armatürü altında soluklaşmayan 10 mW çizgi; genel atölye hizalama işlerinin kademesi.
10 mW · 635 nm37 Kere İncelendi
Stok koduTLS - 020635 - L16
Çizgi Lazer TE20L16 Lazer Modülü
Islak yüzeyde çizgiyi okunur tutan ilk TE kademesi; soğutma sıvısı ve yıkama suyunun bulunduğu hatlar için.
20 mW · 635 nm13 Kere İncelendi
Stok koduTLS - 030635 - L16
Çizgi Lazer TE30L16 Lazer Modülü
Bıçağın geçeceği yeri malzeme üstünde net gösteren 30 mW kademe; IP 68 künyeli 16 mm gövde.
30 mW · 635 nm19 Kere İncelendi
Stok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm15 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nm14 Kere İncelendi
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nm24 Kere İncelendi
Stok koduTLS - TM100520 - L35
Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nm20 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nm29 Kere İncelendi
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nm25 Kere İncelendi
Stok koduTLS - 100635 - L35
Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nm23 Kere İncelendi
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 030635 - L35
Çizgi Lazer TN30L35 Lazer Modülü
35 mm gövdeli TN serisinin giriş kademesi; düşük güçte ısı sorunu olmayan, çizgisi sabit modül.
30 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nm7 Kere İncelendi
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 020635 - L25
Çizgi Lazer TS20L25 Lazer Modülü
TS serisinin giriş kademesi; 25 mm gövde ısıyı dağıtıyor, uzun vardiyada çizgi yerinde kalıyor.
20 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nm10 Kere İncelendi
Stok koduTLS - 050635 - L25
Çizgi Lazer TS50L25 Lazer Modülü
Saydam ve yansıtıcı yüzeyde hattı tutan 50 mW çizgi jeneratörü; cam ve ayna hatları için.
50 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Çizgi Lazer MAX5L12 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 925 mW çizgi hangi mesafeye kadar rahat görünür?
Katalogda mesafe için tek bir sayı vermiyoruz; görünürlüğü ortam aydınlığı ve yüzeyin rengi belirliyor. 5 mW, kapalı bir tezgâhın üstünde ve açık renkli malzemede rahat okunuyor. Güneş alan bir hat ya da koyu mat yüzey söz konusuysa aynı çizgiyi TS ve TN serilerinin 20 mW ve üstü modellerinde arayın.
Gövde neden 12 mm?
MAX serisi makinenin içine, hazır bir yuvaya girsin diye tasarlandı. 12 mm katalogdaki en dar gövde; 16, 25 ve 35 mm'lik seriler daha geniş yer istiyor.
Aynı gövdede artı ya da nokta da var mı?
Var. MAX serisi üç şekilde çıkıyor: L12 çizgi, A12 artı, N12 nokta. Üçü de 12 mm gövde ve 5 mW, 635 nm kırmızı. Gövde ölçüsü aynı olduğu için tutucu değiştirmeden şekil değiştirebiliyorsunuz.
Tozlu ya da ıslak ortamda kullanılır mı?
Kullanılır. Gövde IP 67: toza tam kapalı, kısa süreli suya daldırmaya dayanıklı. Su sıçrayan ya da yıkanan bir hat için yeterli; modülün sürekli su altında kalacağı bir yerde IP 68 gövdeli TE, TS, TN ya da TM serisine bakın.
Künyedeki silindirik cam lens ne işe yarıyor?
Lazerden çıkan ışığı tek yönde yayıp noktayı çizgiye çeviren parça bu lens. Geniş açılı olması, aynı mesafede daha uzun bir çizgi elde edilmesi demek; modül tezgâha yakın kurulduğunda da çizgi işaretlenecek hattı karşılayabiliyor. Çizginin boyu yine mesafeyle değişiyor.
