TE SERİSİSTOK KODU : TLS - TE10635 - L16

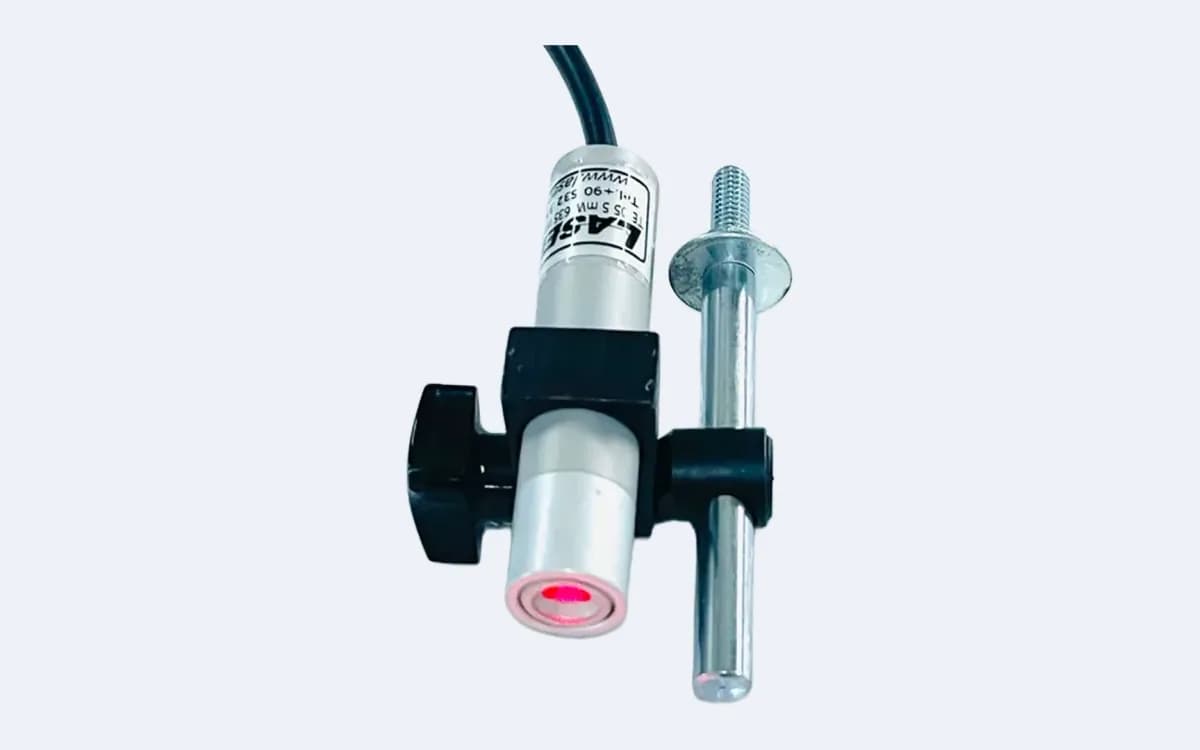

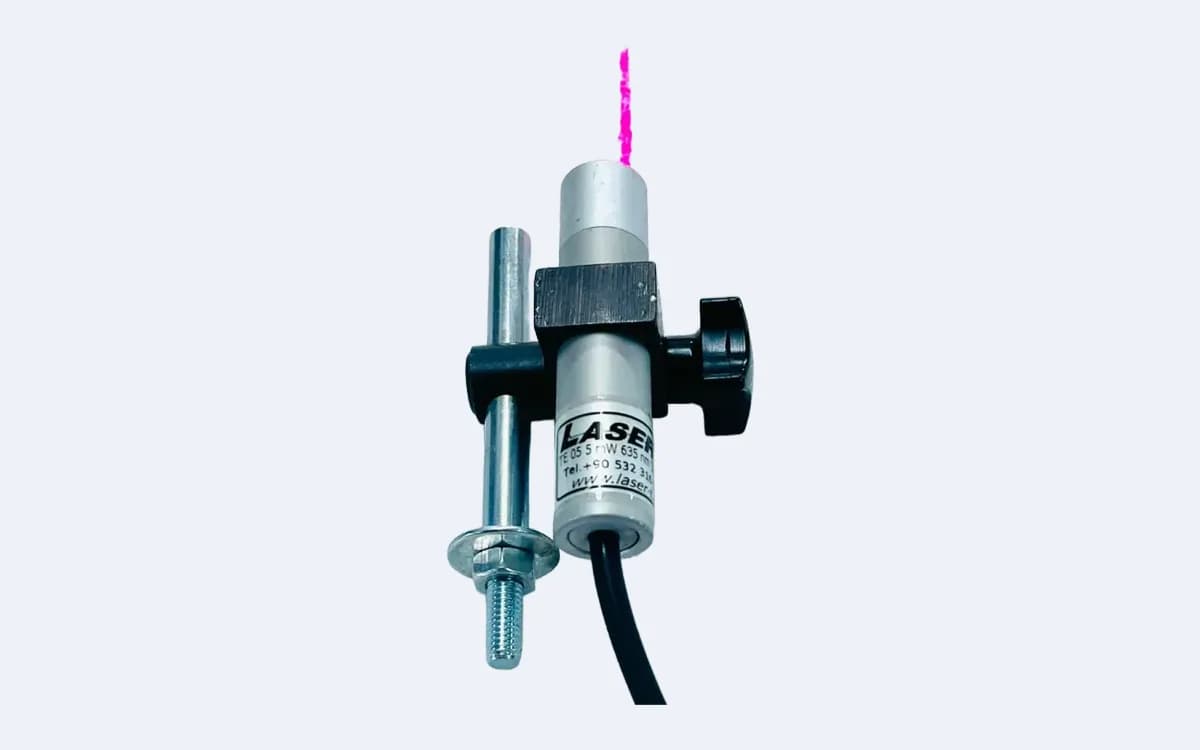

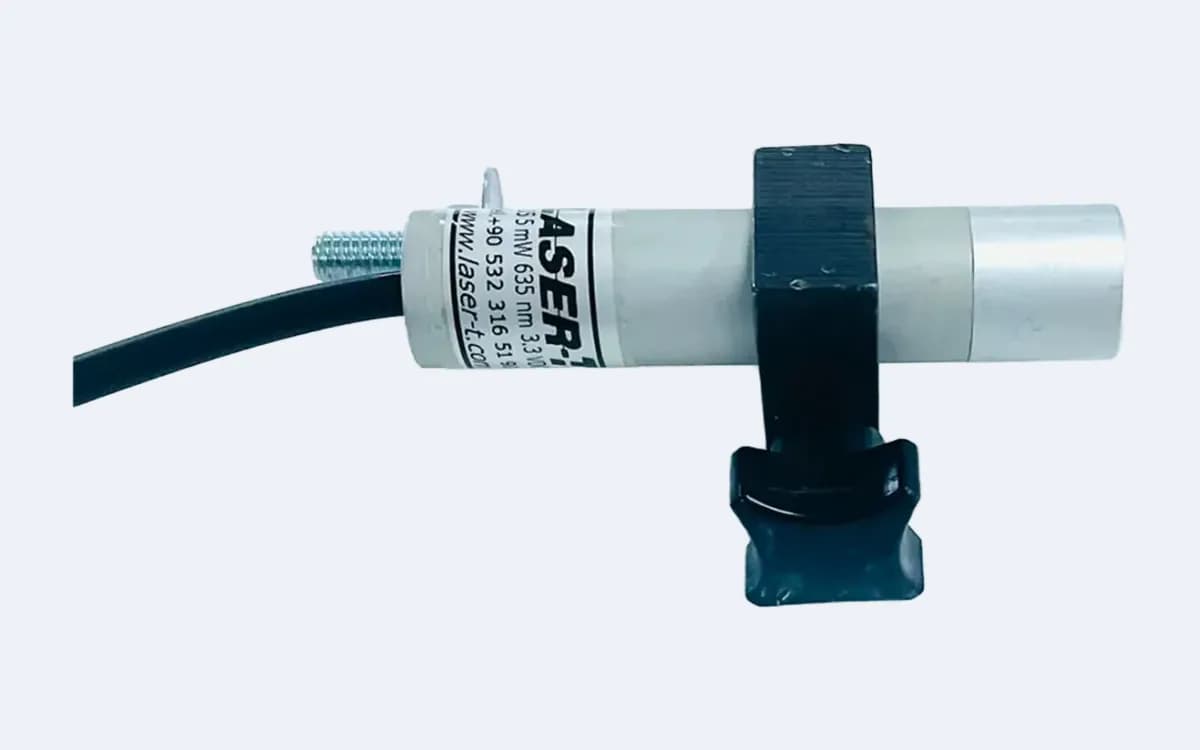

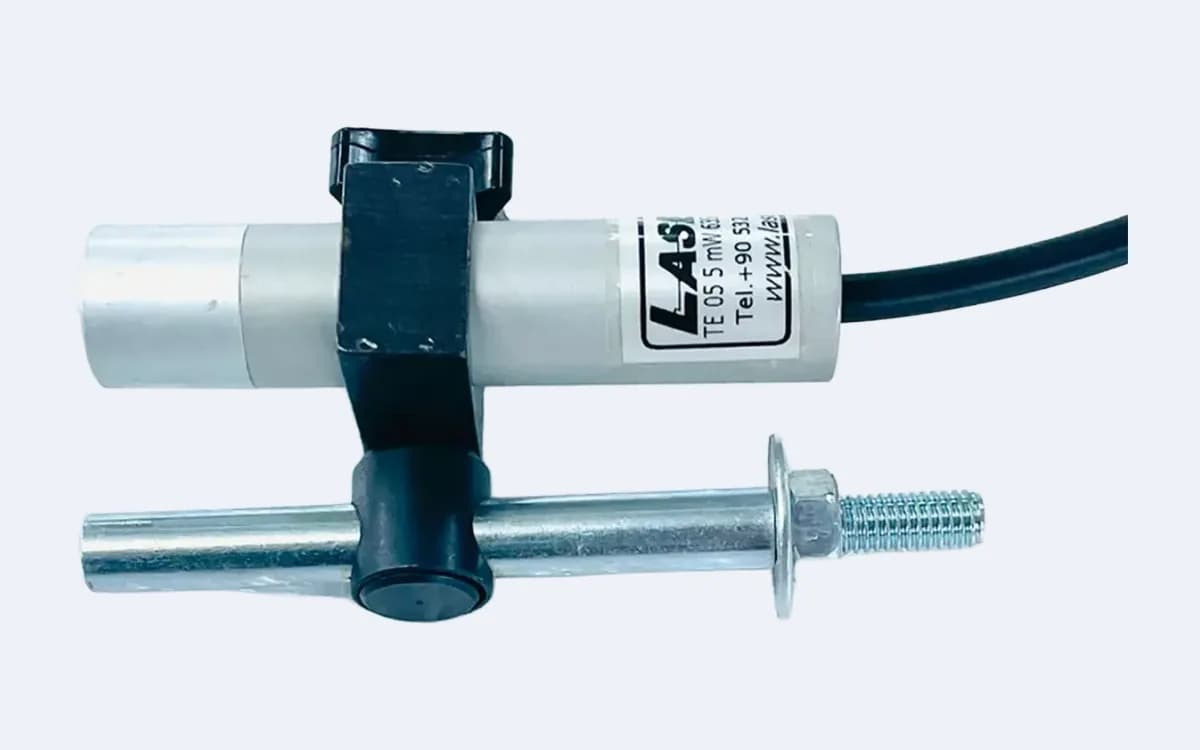

Çizgi Lazer TE10L16 Lazer Modülü
TE10L16, TE serisinden 10 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 16 mm, koruma sınıfı IP 68, besleme 3,2 V. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. Seride bir altı TE5L16 (5 mW), bir üstü TE20L16 (20 mW). En çok medikal, cam ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Çizgi Lazer TE10L16 Lazer Modülü
- AdaptörHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Armatür Altında Çizgiyi Görmek
Atölyelerin çoğunda tezgâh başına bir armatür düşüyor ve ışık tam çalışma alanına vuruyor. Bu aydınlıkta 5 mW'lık bir çizgi ilk bakışta seçilemeyebiliyor; operatör başını eğip açıyı değiştirmek zorunda kalıyor.
TE10L16 bu eşiği aşan kademe. On miliwatt, standart tezgâh aydınlatmasının altında çizginin ilk bakışta okunmasını sağlıyor — hizalama işinin yavaşlamadığı nokta burası.
Yuva, Kelepçe ve Besleme
Gövde 16 mm; piyasadaki hazır lazer kelepçeleri, mengene tutucuları ve delikli montaj profilleri bu çapa göre üretildiği için modül torna edilmiş ara parça istemiyor.
Besleme 3,2 V doğru gerilim. Hattaki mevcut kart beslemesine bağlanabiliyor; uygun çıkış yoksa güç kaynağı, kablo ve konnektör modülle birlikte gönderiliyor. Çizgi 635 nm parlak kırmızı.
| TANIM | |
|---|---|
| Stok kodu | TLS - TE10635 - L16 |
| Ürün serisi | TE Serisi |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 10 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V DC |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 68 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Genel atölye aydınlatması altında çalışan, çizgiye sürekli bakılan tezgâhlar:
- Mermer
Plaka kesiminde bıçak hattının önden görülmesi.
- Metal
Giyotin ve büküm tezgâhında kesim hattının sac üstüne düşürülmesi.
- Cam
Levha ölçülendirmesinde kesim çizgisinin işaretlenmesi.
- Ağaç
Daire testerede kesim hattının panel üstünde takip edilmesi.
- Ambalaj
Kesim ve katlama hattında ölçü çizgisinin gösterilmesi.
- Medikal
Hassas montajda parça dizilişinin denetlenmesi.
- Otomasyon
Konveyör üstünde ürün hizasının izlenmesi.
- Tekstil
Serim masasında kesim hattının kumaşa yansıtılması.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
3 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
ÇOK İNCELENENStok koduTLS - MAX5635 - L12
Çizgi Lazer MAX5L12 Lazer Modülü
12 mm gövdeyle en dar yuvaya giren çizgi modülü; kapalı ortamda ince, keskin referans çizgisi.
5 mW · 635 nm69 Kere İncelendi
Stok koduTLS - 020635 - L16
Çizgi Lazer TE20L16 Lazer Modülü
Islak yüzeyde çizgiyi okunur tutan ilk TE kademesi; soğutma sıvısı ve yıkama suyunun bulunduğu hatlar için.
20 mW · 635 nm13 Kere İncelendi
Stok koduTLS - 030635 - L16

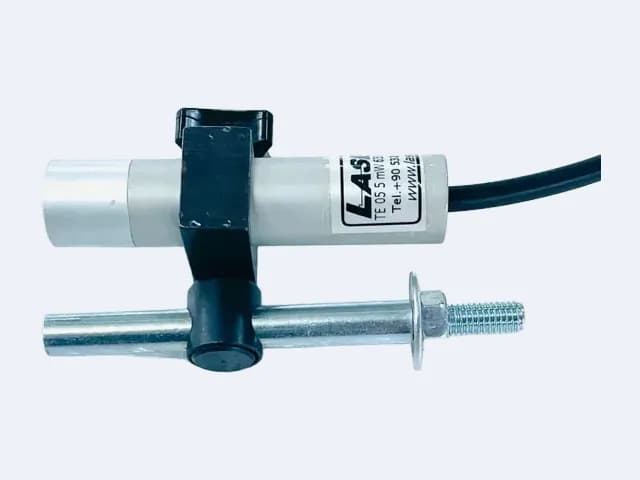

Çizgi Lazer TE30L16 Lazer Modülü
Bıçağın geçeceği yeri malzeme üstünde net gösteren 30 mW kademe; IP 68 künyeli 16 mm gövde.
30 mW · 635 nm19 Kere İncelendi
Stok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm15 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nm14 Kere İncelendi
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nm24 Kere İncelendi
Stok koduTLS - TM100520 - L35

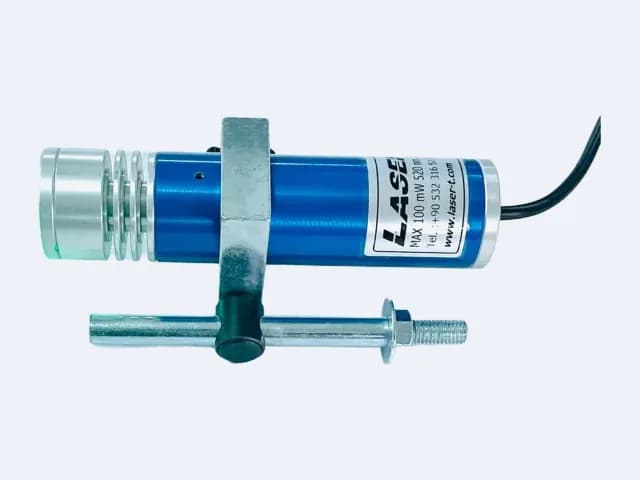

Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nm20 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nm29 Kere İncelendi
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nm25 Kere İncelendi
Stok koduTLS - 100635 - L35

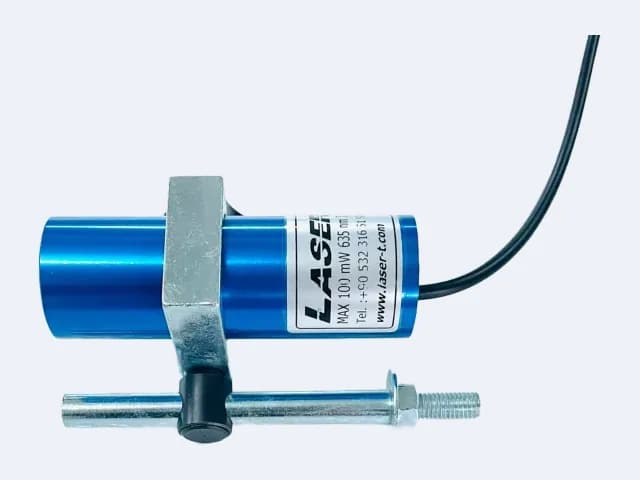

Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nm23 Kere İncelendi
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 030635 - L35
Çizgi Lazer TN30L35 Lazer Modülü
35 mm gövdeli TN serisinin giriş kademesi; düşük güçte ısı sorunu olmayan, çizgisi sabit modül.
30 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nm7 Kere İncelendi
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 020635 - L25
Çizgi Lazer TS20L25 Lazer Modülü
TS serisinin giriş kademesi; 25 mm gövde ısıyı dağıtıyor, uzun vardiyada çizgi yerinde kalıyor.
20 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nm10 Kere İncelendi
Stok koduTLS - 050635 - L25
Çizgi Lazer TS50L25 Lazer Modülü
Saydam ve yansıtıcı yüzeyde hattı tutan 50 mW çizgi jeneratörü; cam ve ayna hatları için.
50 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Çizgi Lazer TE10L16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9210 mW ile 5 mW arasındaki fark ne?
İkisi de aynı 16 mm gövdede aynı kırmızı çizgiyi veriyor; fark parlaklık. 10 mW, 5 mW'ın kaybolmaya başladığı yerde — tepeden aydınlatılan tezgâhta ya da orta koyulukta malzemede — hâlâ okunuyor.
Tekstil ve mermer gibi farklı yüzeylerde aynı sonucu verir mi?
Vermiyor. Açık renkli kumaş ışığı iyi saçıyor, cilalı mermer ise yansıtıyor ve çizgi sönük görünüyor. Yüzeyinizden numune gönderebiliyorsanız modülü onun üstünde deniyoruz.
Besleme gerilimi kaç volt?
TE serisi 3,2 V ile besleniyor. Hattınızda uygun bir kaynak yoksa güç kaynağını, kabloyu ve konnektörü modülle birlikte isteyebilirsiniz. Bu üçü seride ortak olduğu için sonradan başka bir TE modeline geçerseniz de kullanılabiliyor.
Sipariş için en az adet var mı?
Tek modül de veriliyor. Adedi sepet alanındaki kutuya doğrudan yazabilir ya da ± ile ayarlayabilirsiniz; yüksek adetli taleplerde teklif o adede göre hazırlanıyor.
Koruma sınıfı ne, ıslak hatta kullanılır mı?
Kuru tezgâhta da, soğutma sıvısı sıçrayan hatta da kullanılıyor. Gövde IP 68 — TE serisinin bütün modelleriyle aynı gövde: toz girmiyor, suya daldırmaya dayanıyor. Islak hatta asıl bakım camda; üstünde biriken film çizgiyi kalınlaştırıyor.
