TS SERİSİSTOK KODU : TLS - 050635 - L25

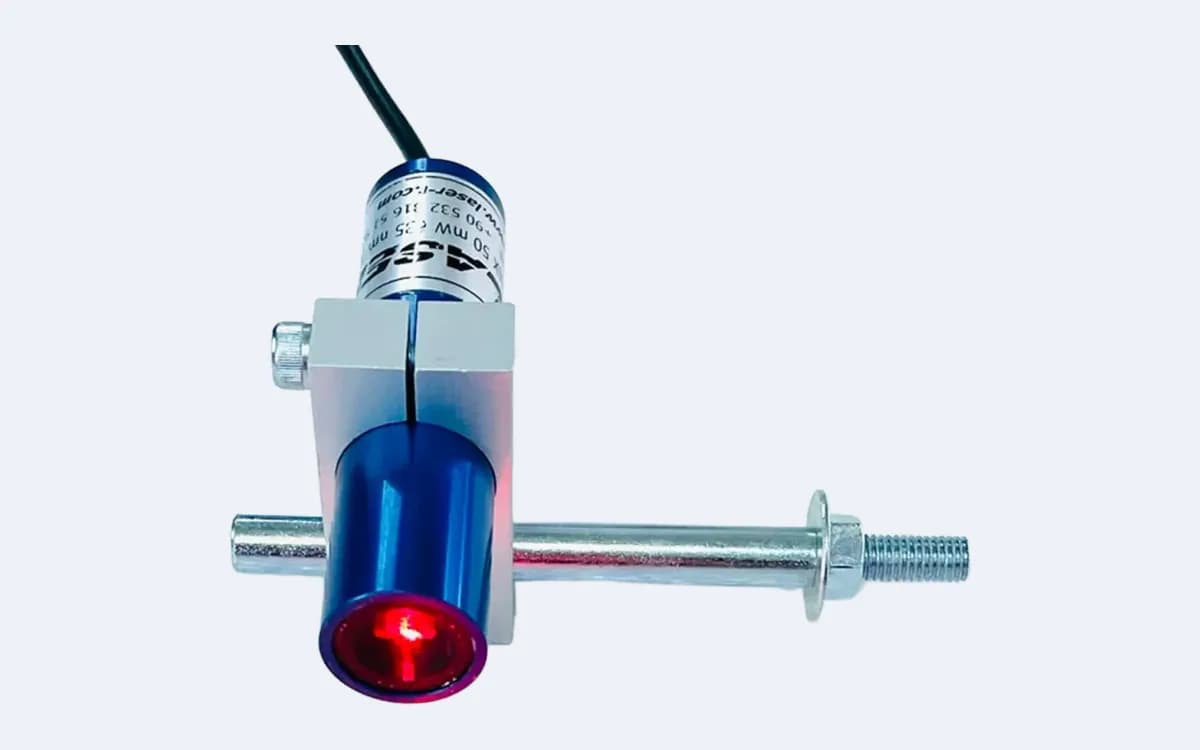

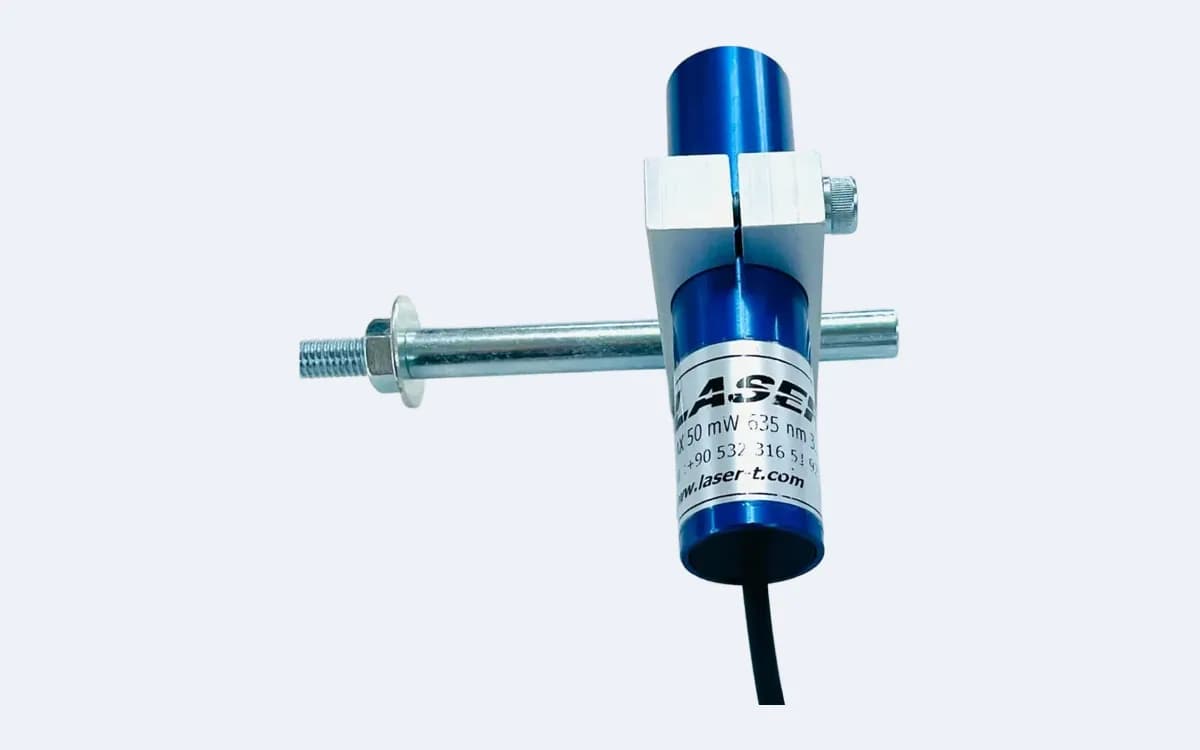

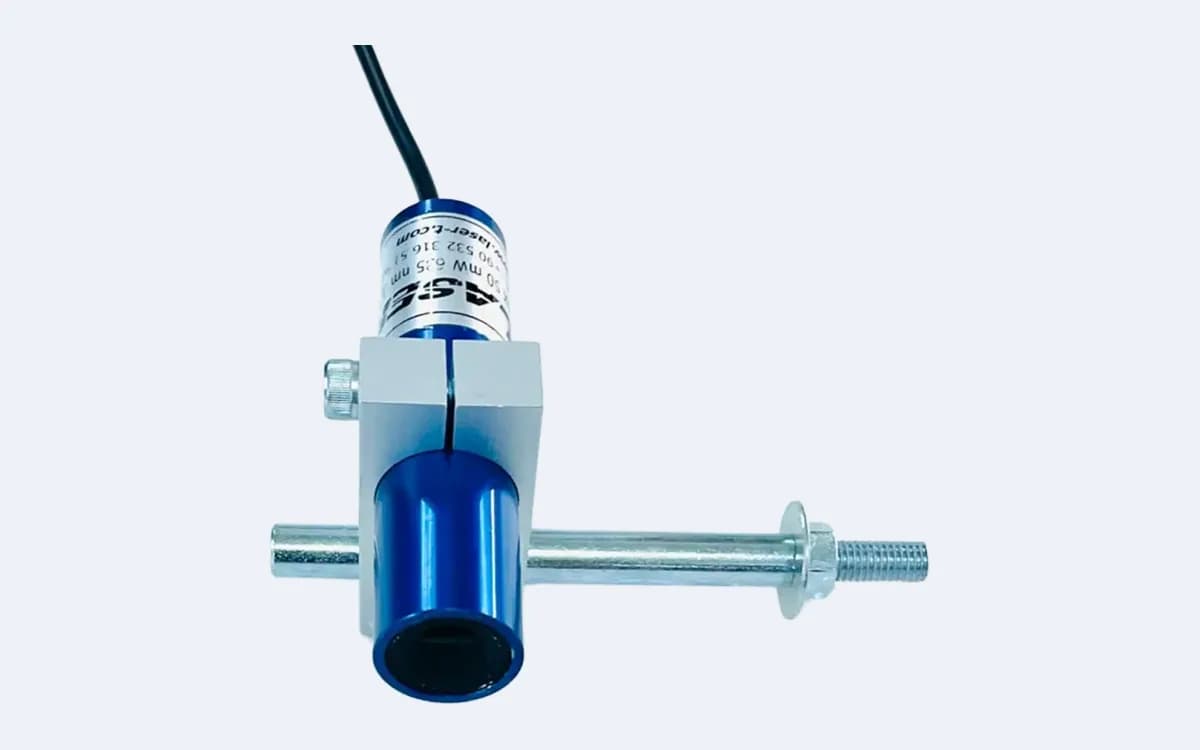

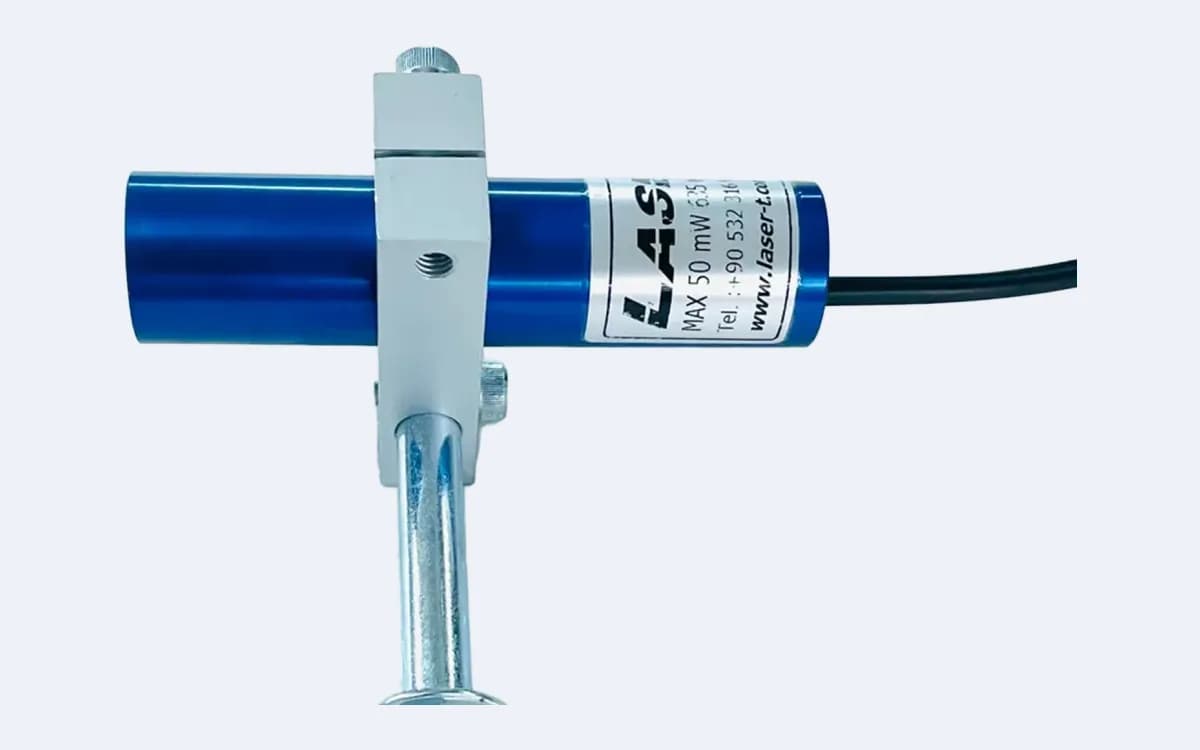

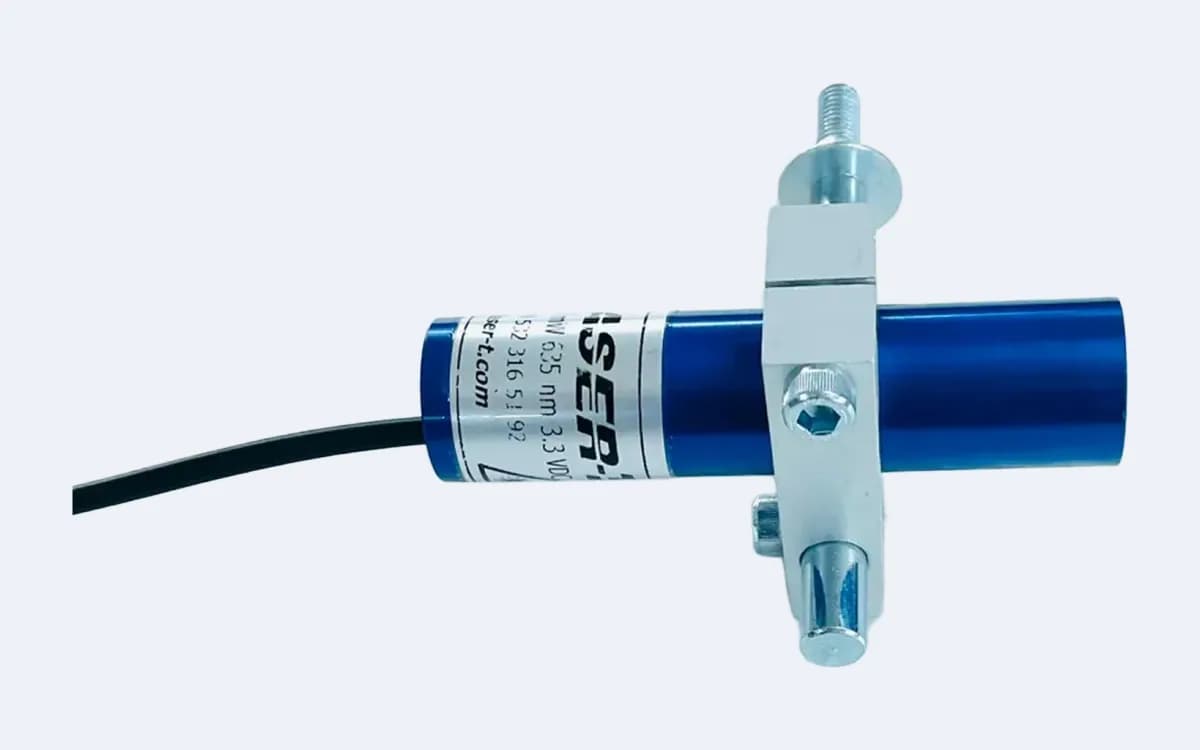

Çizgi Lazer TS50L25 Lazer Modülü
TS50L25, TS serisinden 50 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 25 mm, koruma sınıfı IP 68, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TS30L25 (30 mW), bir üstü TS100L25 (100 mW). En çok otomotiv, cam ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Çizgi Lazer TS50L25 Lazer Modülü
- AdaptörHer modelle
- TB 25 Bağlantı Aparatı25 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Saydam Yüzeyin Zorluğu
Cam, lazer ışığını ne yansıtıyor ne yutuyor — büyük bölümünü geçiriyor. Çizgi levhanın üstünde durmuyor, altındaki masaya ya da zemine düşüyor. Operatör hattı camın kendisinde değil, arkasında görüyor ve ölçü hatası buradan doğuyor.
Çözüm parlaklıkta: yeterince güçlü bir çizgi, camın yüzeyindeki küçük saçılmayı bile görünür kılıyor. TS50L25'in 50 mW kademesi bu eşiğin üstünde; ayna ve kaplamalı camda ise yansıyan ikinci bir hat oluştuğu için modülün açısı buna göre ayarlanıyor.
Çizgi Jeneratörü Ne Demek

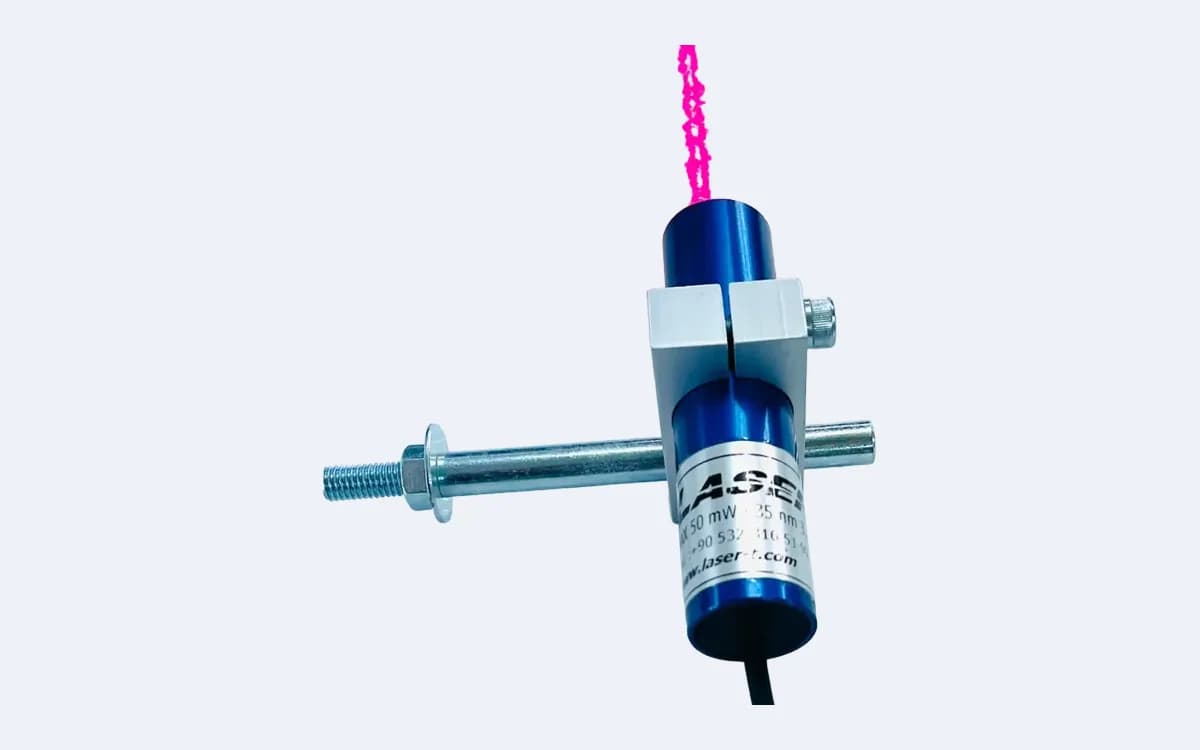

Künyede ışın tipi çizgi jeneratörü olarak geçiyor. Nokta hâlindeki ışık, gövdenin ucundaki silindirik optikle tek eksende yayılıyor ve düz bir hat oluşuyor. Hattın uzunluğu mesafeyle doğru orantılı: modül yükseldikçe çizgi uzuyor, aynı ışık daha geniş alana yayıldığı için inceliyor ve sönükleşiyor.
Bu yüzden montaj yüksekliği ile güç birlikte seçiliyor. Uzun bir masayı tek modülle taramak isteniyorsa yüksek kademe gerekiyor; kısa bir hat için aynı güç gereksiz parlaklık yaratıyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - 050635 - L25 |
| Ürün serisi | TS Serisi |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 50 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 25 mm |
| Gövde malzemesi | Endüstriyel Alaşım |
| Koruma sınıfı | IP 68 |
| Çalışma ömrü | 10.000 saat |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Işığı geçiren ya da aynalayan malzemelerin işlendiği hatlar:
- Cam
Düz cam kesim masasında ölçü hattının gösterilmesi.
- Otomotiv
Cam ve ayna montajında yerleşim hizası.
- Ambalaj
Şeffaf film ve pet malzemede kesim hattı işaretleme.
- Metal
Parlak paslanmaz yüzeyde büküm hattı belirleme.
- Mermer
Cilalı plakada kesim hattının yansımaya rağmen takibi.
- Ağaç
Yüksek parlak lake panelde kesim hattı gösterme.
- Otomasyon
Şeffaf ürün geçen hatta konum denetimi.
- Tekstil
Parlak yüzeyli suni deri ve kaplamalı kumaşta kesim hattı.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 25 APARAT
TB 25 Bağlantı Aparatı
25 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
23 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
ÇOK İNCELENENStok koduTLS - MAX5635 - L12
Çizgi Lazer MAX5L12 Lazer Modülü
12 mm gövdeyle en dar yuvaya giren çizgi modülü; kapalı ortamda ince, keskin referans çizgisi.
5 mW · 635 nm69 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TE10635 - L16
Çizgi Lazer TE10L16 Lazer Modülü
Tezgâh armatürü altında soluklaşmayan 10 mW çizgi; genel atölye hizalama işlerinin kademesi.
10 mW · 635 nm37 Kere İncelendi
Stok koduTLS - 020635 - L16
Çizgi Lazer TE20L16 Lazer Modülü
Islak yüzeyde çizgiyi okunur tutan ilk TE kademesi; soğutma sıvısı ve yıkama suyunun bulunduğu hatlar için.
20 mW · 635 nm13 Kere İncelendi
Stok koduTLS - 030635 - L16
Çizgi Lazer TE30L16 Lazer Modülü
Bıçağın geçeceği yeri malzeme üstünde net gösteren 30 mW kademe; IP 68 künyeli 16 mm gövde.
30 mW · 635 nm19 Kere İncelendi
Stok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm17 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nm14 Kere İncelendi
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nm24 Kere İncelendi
Stok koduTLS - TM100520 - L35
Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nm20 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nm29 Kere İncelendi
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nm25 Kere İncelendi
Stok koduTLS - 100635 - L35
Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nm23 Kere İncelendi
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 030635 - L35
Çizgi Lazer TN30L35 Lazer Modülü
35 mm gövdeli TN serisinin giriş kademesi; düşük güçte ısı sorunu olmayan, çizgisi sabit modül.
30 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nm7 Kere İncelendi
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 020635 - L25
Çizgi Lazer TS20L25 Lazer Modülü
TS serisinin giriş kademesi; 25 mm gövde ısıyı dağıtıyor, uzun vardiyada çizgi yerinde kalıyor.
20 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nm10 Kere İncelendi
Sık sorulan
sorular
Çizgi Lazer TS50L25 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9250 mW hangi hatta gerekiyor?
Mesafe uzadıkça, yüzey koyulaştıkça ve ortam aydınlandıkça. Mermer, metal ve otomotiv işlemede bu kademe sık seçiliyor. Hangi kademenin yeteceğinden emin değilseniz hattınızın aydınlığını ve çalışma mesafesini yazmanız yeterli.
Aynı güç başka gövdelerde de var mı?
Var. 50 mW çizgi TE serisinde 16 mm, TN serisinde 35 mm gövdeyle de sunuluyor. Seçimi montaj yeriniz belirliyor. Üçünün de ışık gücü aynı olduğu için parlaklık açısından aralarında fark bulunmuyor.
Titreşimli bir tezgâha kurulabilir mi?
Kuruluyor; belirleyici olan sabitlemenin sağlamlığı. Titreşim yüksekse söyleyin, sabitleme aparatını buna göre öneriyoruz. Gevşek bir tutucuda çizgi kaymaz ama titrer; bu da ölçü alınırken okuma hatasına yol açıyor.
Kurulum ve eğitim veriyor musunuz?
Veriyoruz. Montajı, açı ve konum ayarını sahada yapıyor, modülü kullanacak operatörlere kullanımını gösteriyoruz. Işına bakılmaması ve temizlik sırasında lensin çizilmemesi gibi noktaları da bu sırada anlatıyoruz.
IP 68 künyesi ne sağlıyor?
Toza tam kapalı ve sürekli su altında kalmaya dayanıklı bir gövde. Mermer katrağı, soğutma sıvısı kullanılan metal işleme ya da yıkanan bir hat gibi ıslak ortamlarda TS50L25 bu yüzden kullanılabiliyor.
