TN SERİSİSTOK KODU : TLS - 030635 - L35

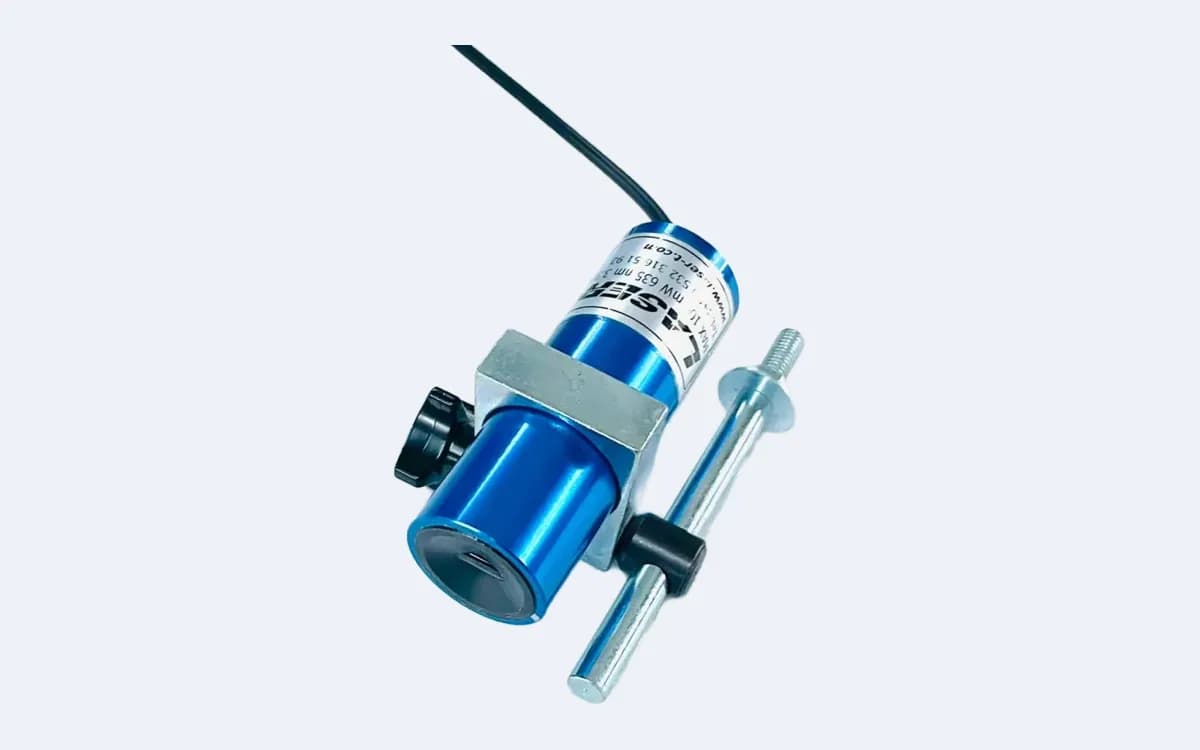

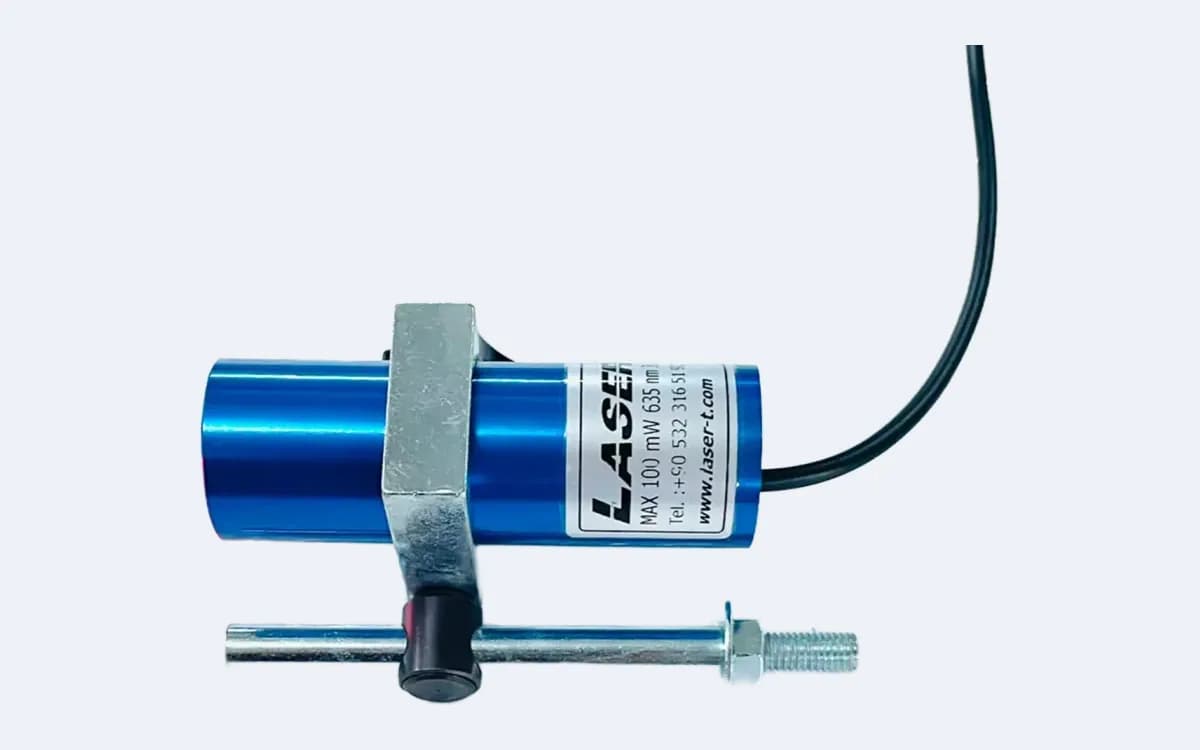

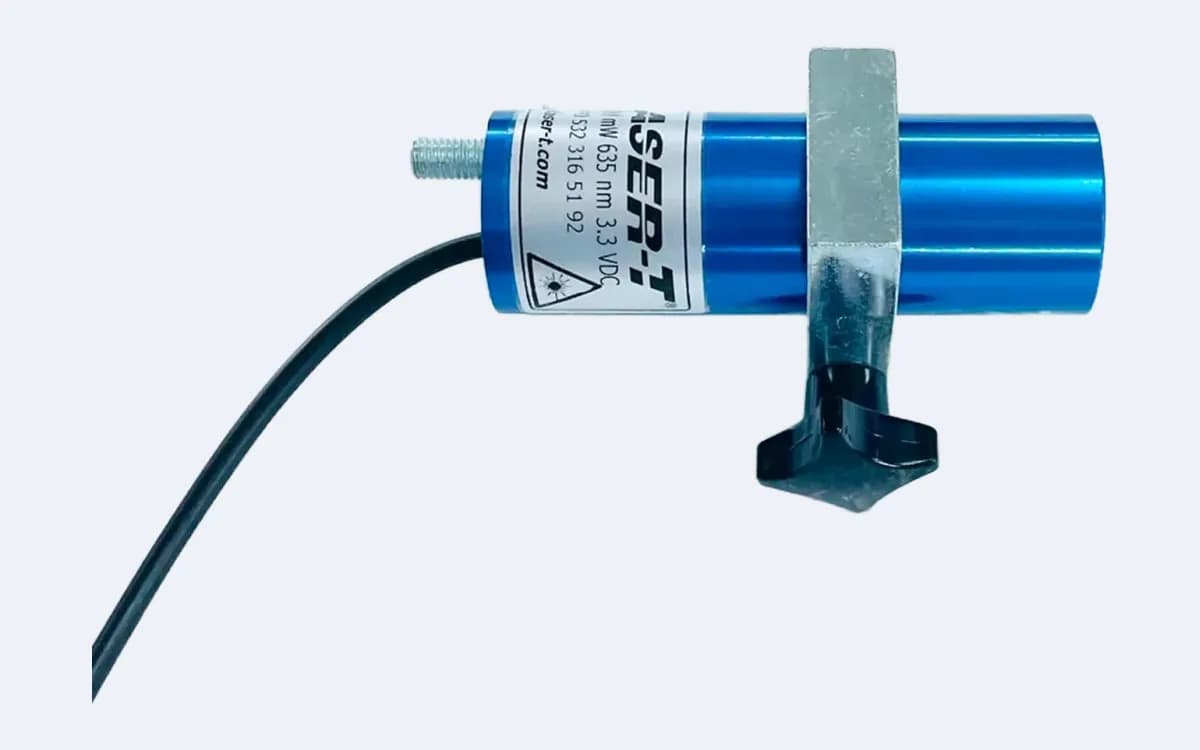

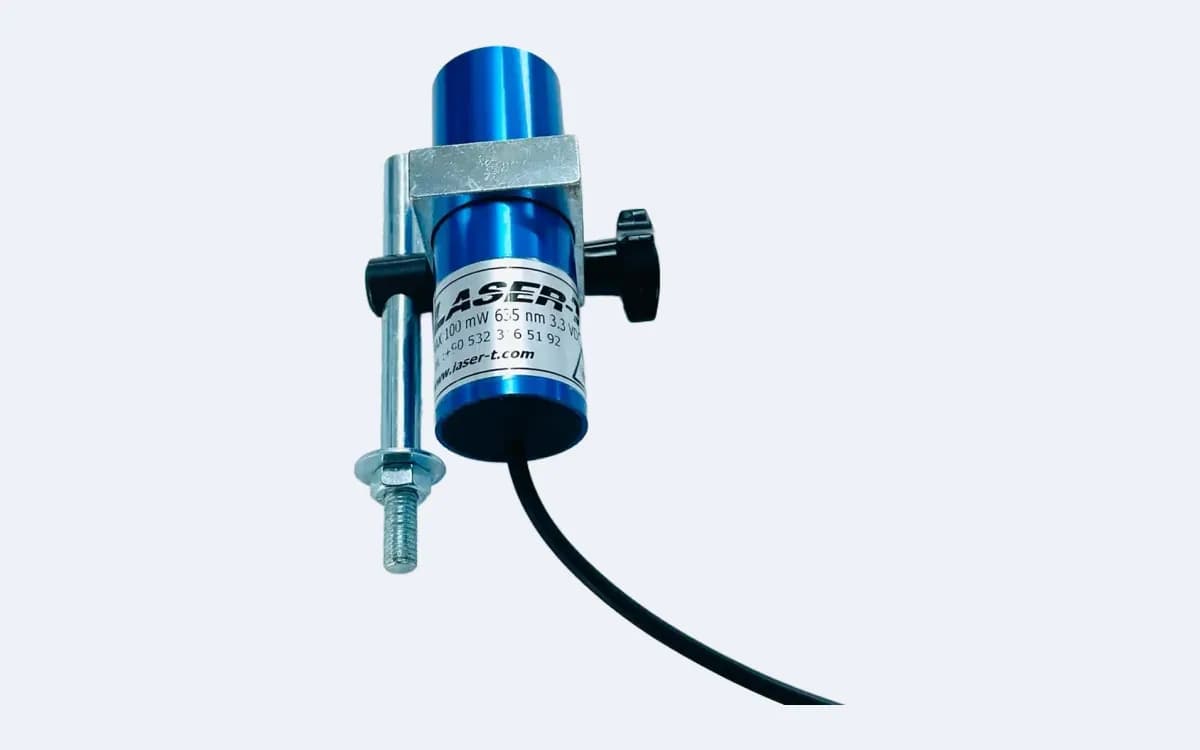

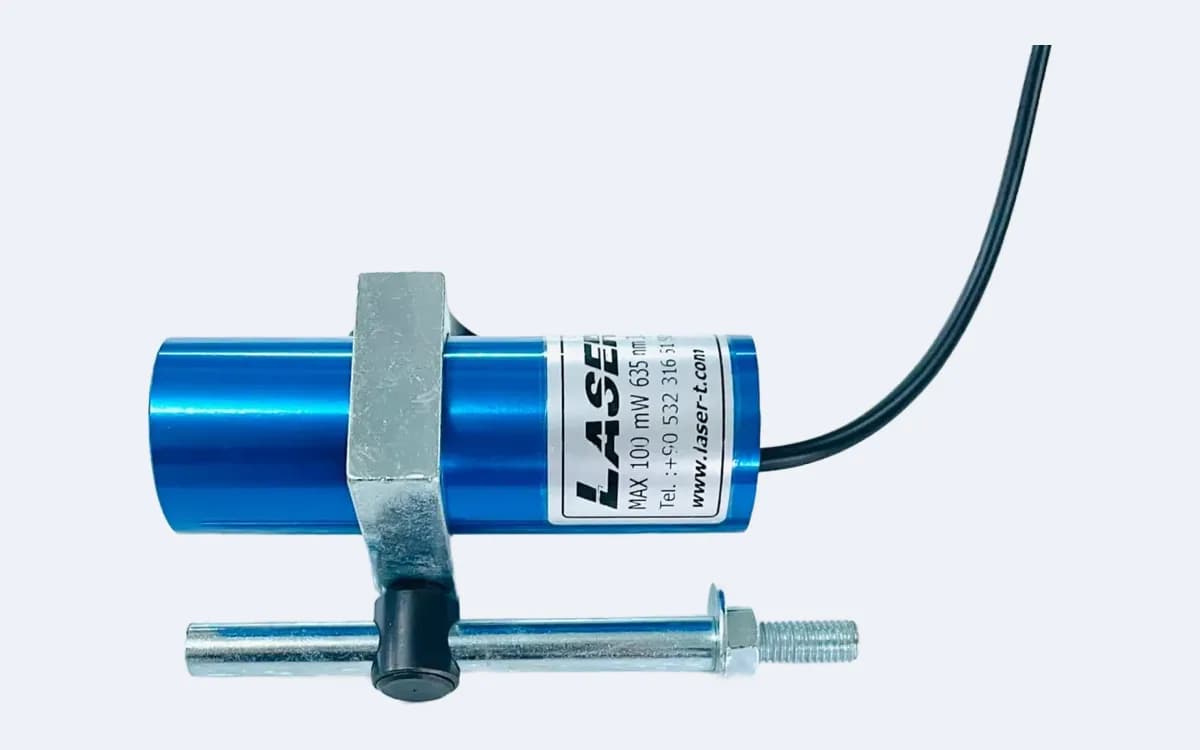

Çizgi Lazer TN30L35 Lazer Modülü
TN30L35, TN serisinden 30 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 35 mm, koruma sınıfı IP 68, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. TN serisinin en düşük gücü; daha parlak ışık gerekirse bir üstü TN50L35 (50 mW). En çok lojistik, ambalaj ve mermer işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Çizgi Lazer TN30L35 Lazer Modülü
- AdaptörHer modelle
- TB 35 Bağlantı Aparatı35 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Büyük Gövdede Düşük Güç Neden Tercih Ediliyor
Otuz miliwattlık bir çizgi 16 mm gövdede de üretilebiliyor — TE30L16 tam olarak bunu yapıyor. TN30L35'in aynı gücü 35 mm gövdeye koymasının sebebi güç değil, kararlılık.
Diyot ne kadar geniş bir gövdeye oturuyorsa o kadar düşük sıcaklıkta dengeleniyor. Düşük sıcaklık, dalga boyunun ve çizgi konumunun vardiya boyunca kaymaması demek. Ölçü hassasiyeti yüksek ve modülün günlerce açık kaldığı hatlarda bu fark gücün önüne geçiyor.
Serinin Basamakları
TN30L35, 35 mm gövdeli TN serisinin en düşük kademesi. Seri 50, 100 ve 150 mW ile devam ediyor; aynı gövdede daha yukarısı gerekiyorsa 200 mW'a kadar çıkan TM serisine geçiliyor.
Kademe seçimi iki soruyla yapılıyor: ortam ne kadar aydınlık, çizgi ne kadar uzağa düşecek. Bu model orta aydınlıkta ve bir metreyi aşmayan montaj mesafelerinde kullanılıyor. Künye IP 68, besleme 3,2 V, katalog ömrü 10.000 saat.
| TANIM | |
|---|---|
| Stok kodu | TLS - 030635 - L35 |
| Ürün serisi | TN Serisi |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 30 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 35 mm |
| Koruma sınıfı | IP 68 |
| Çalışma ömrü | 10.000 saat |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Ölçü kararlılığının parlaklıktan önemli olduğu, uzun süre açık kalan düzenekler:
- Metal
Ölçü hassasiyeti yüksek tezgâhlarda sabit referans hattı.
- Mermer
Kesim masasında gün boyu aynı yerde duran bıçak hattı.
- Lojistik
Sabit konumlu ayırma istasyonunda sınır hattı.
- Ambalaj
Kesintisiz dolum hattında ürün merkez çizgisi.
- Ağaç
Seri ebatlamada tekrarlanan kesim hattı.
- Otomasyon
Kalibrasyonu bozulmaması gereken hat referansı.
- Tekstil
Sürekli serim yapan masada sabit pastal hattı.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 35 APARAT
TB 35 Bağlantı Aparatı
35 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
9 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
ÇOK İNCELENENStok koduTLS - MAX5635 - L12
Çizgi Lazer MAX5L12 Lazer Modülü
12 mm gövdeyle en dar yuvaya giren çizgi modülü; kapalı ortamda ince, keskin referans çizgisi.
5 mW · 635 nm69 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TE10635 - L16
Çizgi Lazer TE10L16 Lazer Modülü
Tezgâh armatürü altında soluklaşmayan 10 mW çizgi; genel atölye hizalama işlerinin kademesi.
10 mW · 635 nm37 Kere İncelendi
Stok koduTLS - 020635 - L16
Çizgi Lazer TE20L16 Lazer Modülü
Islak yüzeyde çizgiyi okunur tutan ilk TE kademesi; soğutma sıvısı ve yıkama suyunun bulunduğu hatlar için.
20 mW · 635 nm13 Kere İncelendi
Stok koduTLS - 030635 - L16
Çizgi Lazer TE30L16 Lazer Modülü
Bıçağın geçeceği yeri malzeme üstünde net gösteren 30 mW kademe; IP 68 künyeli 16 mm gövde.
30 mW · 635 nm19 Kere İncelendi
Stok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm15 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nm14 Kere İncelendi
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nm24 Kere İncelendi
Stok koduTLS - TM100520 - L35
Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nm20 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nm29 Kere İncelendi
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nm25 Kere İncelendi
Stok koduTLS - 100635 - L35
Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nm23 Kere İncelendi
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nm7 Kere İncelendi
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 020635 - L25
Çizgi Lazer TS20L25 Lazer Modülü
TS serisinin giriş kademesi; 25 mm gövde ısıyı dağıtıyor, uzun vardiyada çizgi yerinde kalıyor.
20 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nm10 Kere İncelendi
Stok koduTLS - 050635 - L25
Çizgi Lazer TS50L25 Lazer Modülü
Saydam ve yansıtıcı yüzeyde hattı tutan 50 mW çizgi jeneratörü; cam ve ayna hatları için.
50 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Çizgi Lazer TN30L35 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9235 mm gövdede 30 mW; neden büyük gövde düşük güç?
Gövde çapı yalnız güçle ilgili değil; montaj yeri ve optiğin yerleşimi de belirliyor. Hattında 35 mm'lik hazır yuva olan ama yüksek güce ihtiyaç duymayan tesisler bu modeli seçiyor.
IP 68 künyesi neyi kapsıyor?
Toza tam kapalı ve sürekli su altında kalmaya dayanıklı gövde. Yıkanan, nemli ya da soğutma sıvısı sıçrayan hatlar için TN serisi bu yüzden uygun. Vardiya sonu basınçlı suyla temizlenen hatlarda modülün sökülmesi gerekmiyor.
Aynı gücü daha ince gövdede bulabilir miyim?
30 mW çizgi TE serisinde 16 mm, TS serisinde 25 mm gövdeyle de var. Yeriniz darsa bu ikisine bakın. Üçünde de ışık gücü aynı; değişen gövde çapı ve buna bağlı olarak ısının dağıldığı yüzey.
Modülü biz mi monte edeceğiz?
İsterseniz siz yaparsınız. İsterseniz sahaya gelip montajı, açı ve konum ayarını biz yapıyor, operatöre kullanımını gösteriyoruz. Nemli ve yıkanan hatlarda kablo çıkışının konumu önemli olduğu için bu ayarı yerinde yapmak işe yarıyor.
30 mW yetmezse aynı yuvada daha güçlüsüne geçebilir miyim?
Geçebilirsiniz. TN serisi aynı 35 mm gövdede 30, 50, 100 ve 150 mW olarak sunuluyor ve hepsi 3,2 V ile çalışıyor; montaj yeri ve besleme değişmeden kademe yükseltiliyor.
