Stok koduTLS - ADAPTOR
Adaptör
Şebeke gerilimini modülün çalıştığı doğru akıma çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.
5 Kere İncelendi
TS SERİSİSTOK KODU : TLS - 020635 - L25

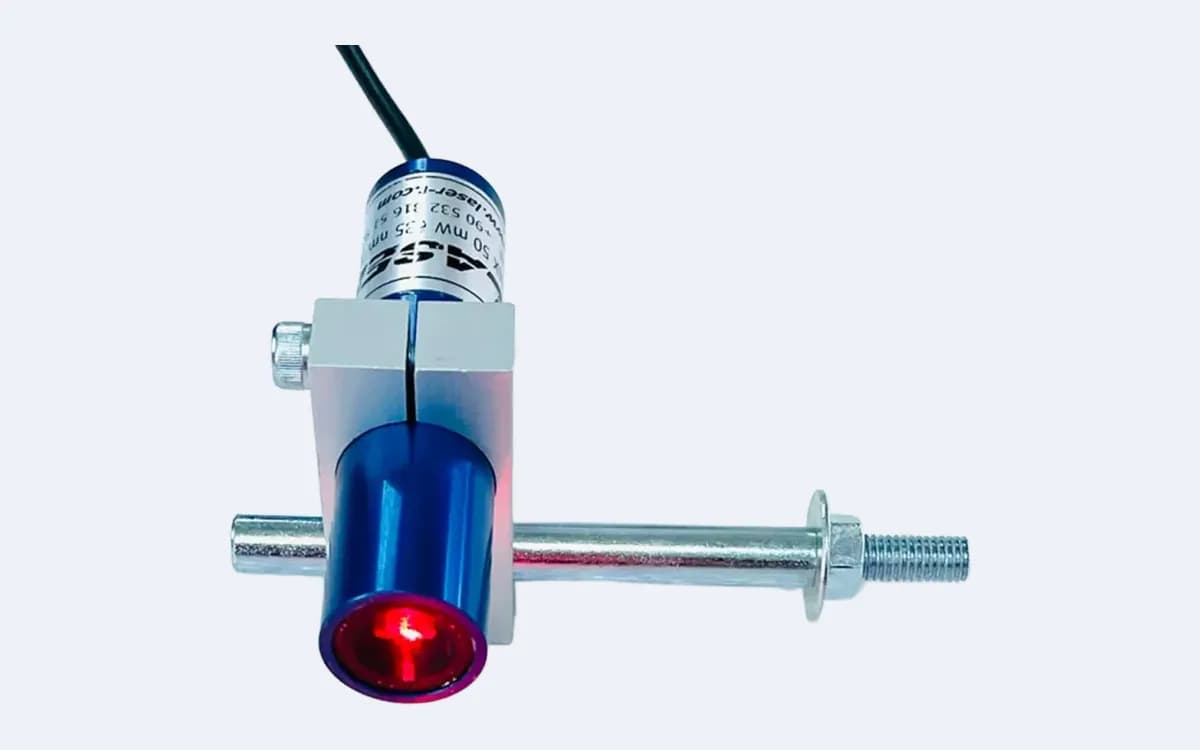

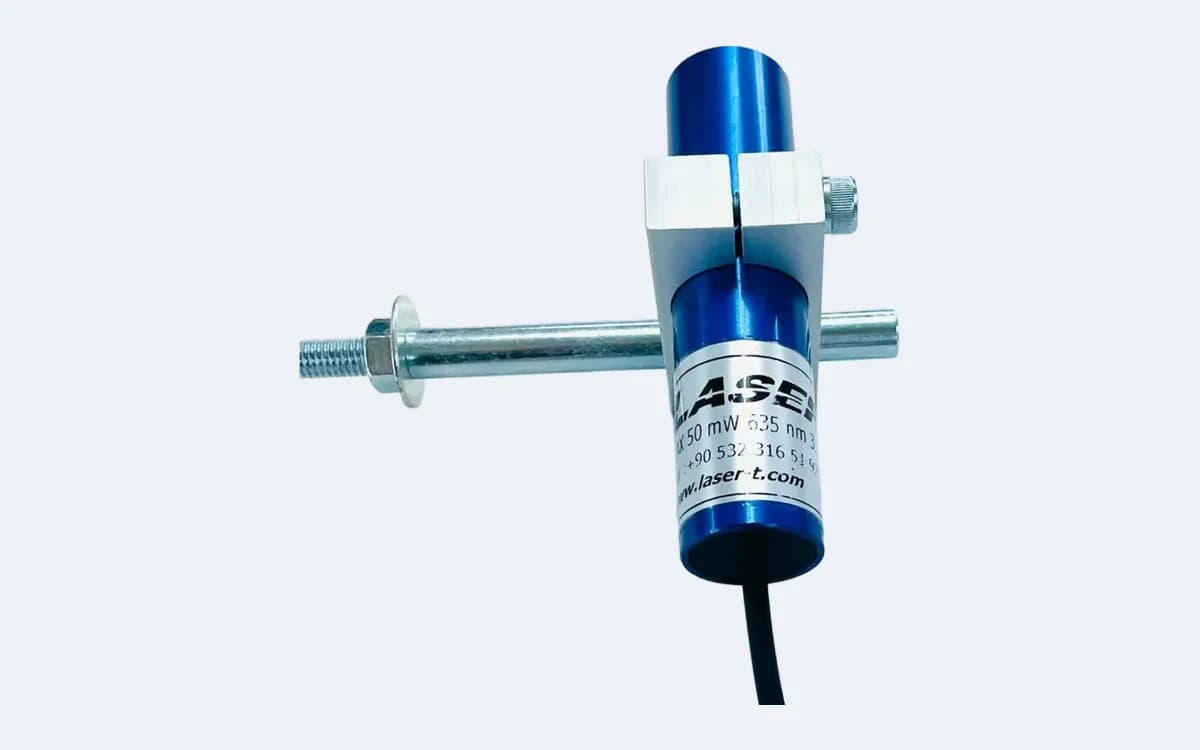

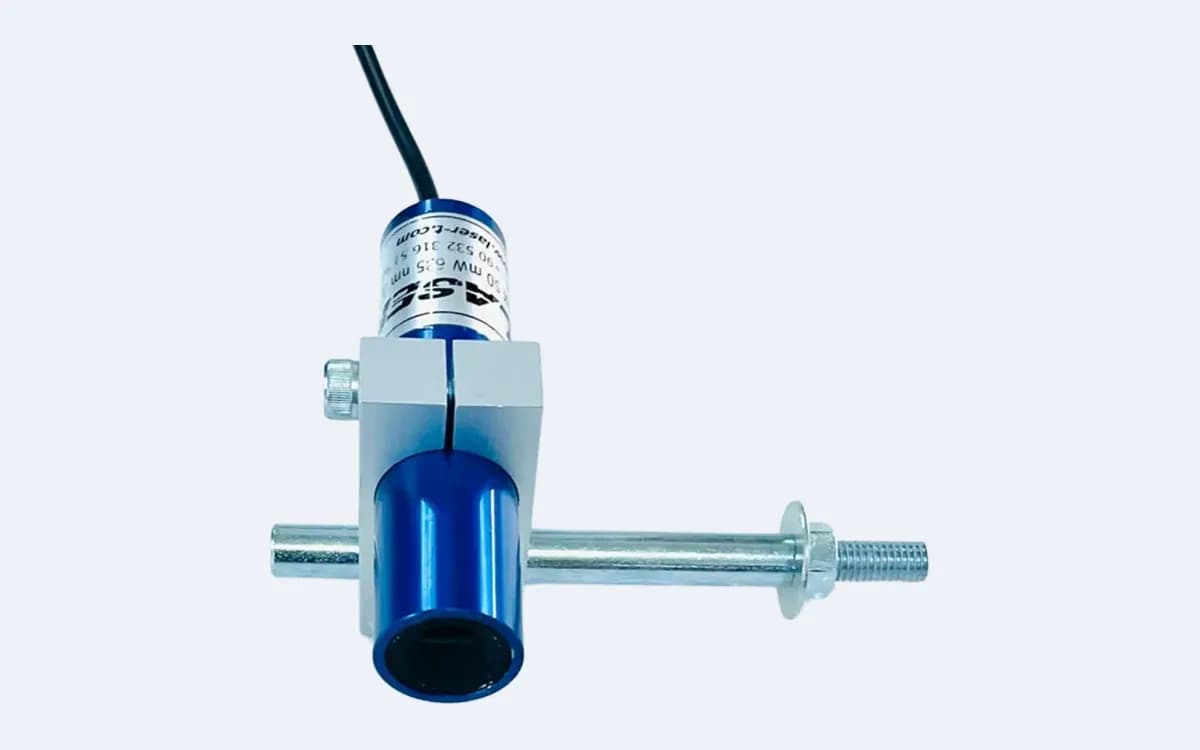

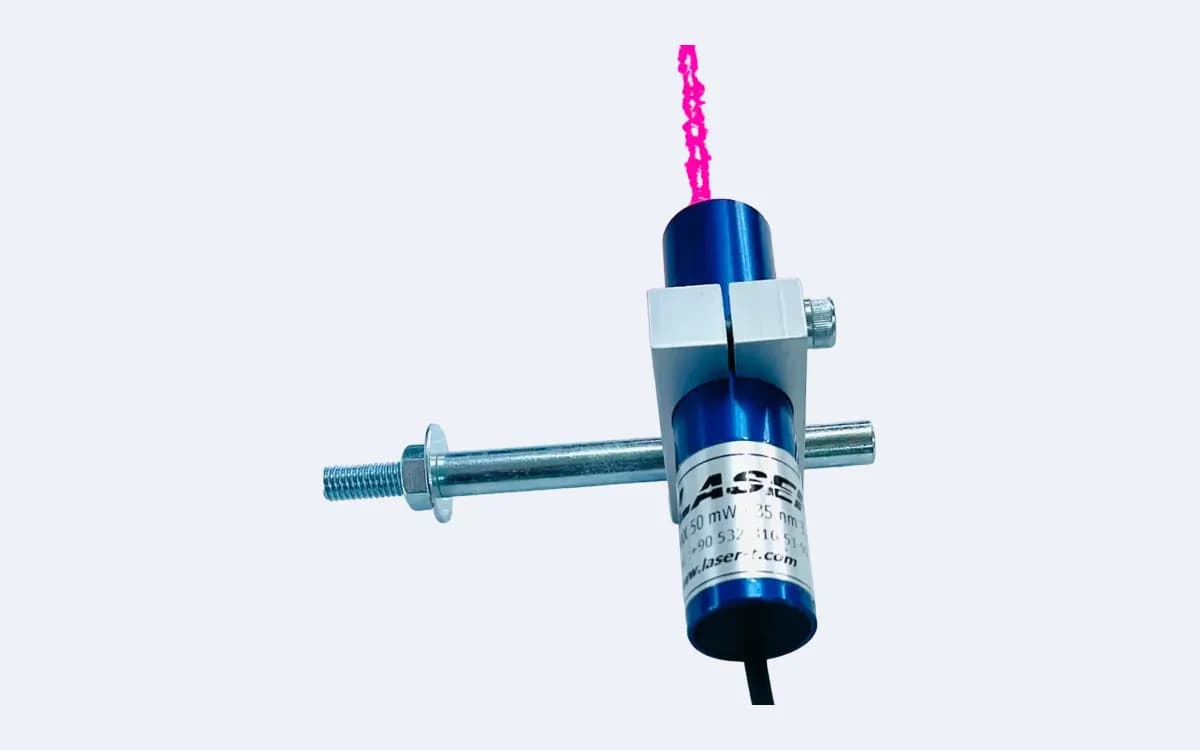

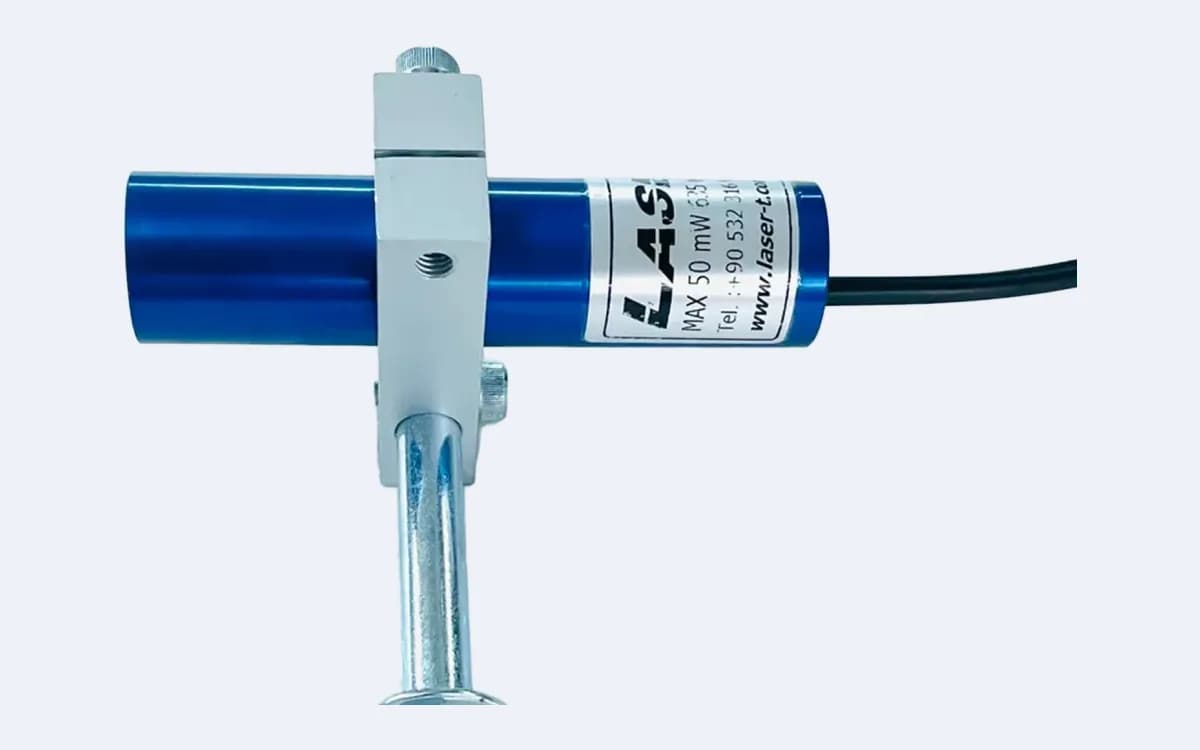

Çizgi Lazer TS20L25 Lazer Modülü
TS20L25, TS serisinden 20 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 25 mm, koruma sınıfı IP 68, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. TS serisinin en düşük gücü; daha parlak ışık gerekirse bir üstü TS30L25 (30 mW). En çok otomotiv, cam ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Çizgi Lazer TS20L25 Lazer Modülü
- AdaptörHer modelle
- TB 25 Bağlantı Aparatı25 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Gövde Neden 25 mm'ye Çıkıyor
Lazer diyotu çalışırken ısınıyor ve ısınan bir diyot dalga boyunu, dolayısıyla çizginin parlaklığını ve konumunu bir miktar kaydırıyor. Isının atılacağı yer gövde; çap büyüdükçe temas yüzeyi artıyor ve sıcaklık daha düşük bir noktada dengeleniyor.
TS serisinin 25 mm gövdesi bu yüzden var. Aynı 20 mW gücü 16 mm'lik TE serisinde de bulunuyor; fark, modülün saatlerce kesintisiz çalıştığı hatlarda çizginin ilk saatteki yerinde kalması.
IP 68 ve Kesintisiz Çalışma
Künyedeki IP 68, toza tam kapalı ve sürekli su altında kalmaya dayanıklı anlamına geliyor. Sulu kesim yapan mermer ve cam tezgâhları, yıkanan gıda ve ambalaj hatları bu künyeyi gerektiriyor.
İki özellik birlikte düşünülüyor: geniş gövde ısıyı dışarı veriyor, IP 68 kapatma da su ve tozu içeri almıyor. Üç vardiya dönen bir tesiste modülün bakım için durdurulmaması bu ikisine bağlı.
| TANIM | |
|---|---|
| Stok kodu | TLS - 020635 - L25 |
| Ürün serisi | TS Serisi |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 20 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 25 mm |
| Koruma sınıfı | IP 68 |
| Çalışma ömrü | 10.000 saat |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Uzun süre kesintisiz çalışan, ıslak ya da tozlu üretim hatları:
- Mermer
Sulu kesim masasında bıçak hattının sürekli gösterilmesi.
- Cam
Ölçülendirme ve kesim hattında referans çizgisi.
- Otomotiv
Yan sanayi hattında parça yerleşim hizası.
- Metal
Soğutma sıvılı tezgâhta kesim hattı takibi.
- Ambalaj
Yıkanan dolum hattında ürün hizalama.
- Ağaç
Tozlu ebatlama tezgâhında kesim hattı gösterme.
- Otomasyon
Sürekli akan konveyörde merkez hattı denetimi.
- Tekstil
Serim ve kesim masasında pastal hattı.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 25 APARAT

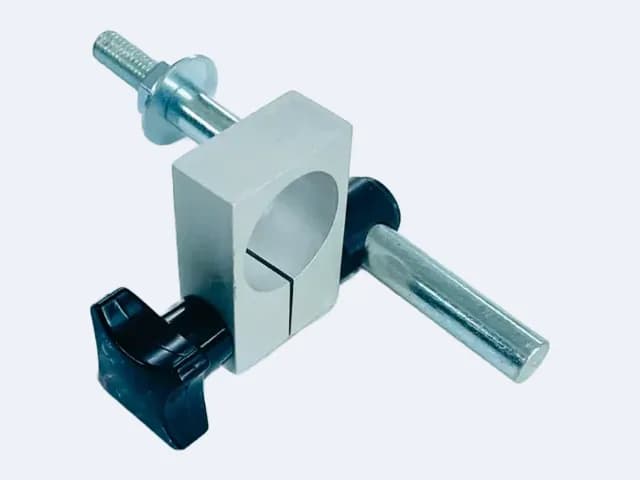

TB 25 Bağlantı Aparatı
25 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
22 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
ÇOK İNCELENENStok koduTLS - MAX5635 - L12
Çizgi Lazer MAX5L12 Lazer Modülü
12 mm gövdeyle en dar yuvaya giren çizgi modülü; kapalı ortamda ince, keskin referans çizgisi.
5 mW · 635 nm69 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TE10635 - L16
Çizgi Lazer TE10L16 Lazer Modülü
Tezgâh armatürü altında soluklaşmayan 10 mW çizgi; genel atölye hizalama işlerinin kademesi.
10 mW · 635 nm37 Kere İncelendi
Stok koduTLS - 020635 - L16
Çizgi Lazer TE20L16 Lazer Modülü
Islak yüzeyde çizgiyi okunur tutan ilk TE kademesi; soğutma sıvısı ve yıkama suyunun bulunduğu hatlar için.
20 mW · 635 nm13 Kere İncelendi
Stok koduTLS - 030635 - L16
Çizgi Lazer TE30L16 Lazer Modülü
Bıçağın geçeceği yeri malzeme üstünde net gösteren 30 mW kademe; IP 68 künyeli 16 mm gövde.
30 mW · 635 nm19 Kere İncelendi
Stok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm15 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nm14 Kere İncelendi
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nm24 Kere İncelendi
Stok koduTLS - TM100520 - L35
Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nm20 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nm29 Kere İncelendi
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nm25 Kere İncelendi
Stok koduTLS - 100635 - L35
Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nm23 Kere İncelendi
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 030635 - L35
Çizgi Lazer TN30L35 Lazer Modülü
35 mm gövdeli TN serisinin giriş kademesi; düşük güçte ısı sorunu olmayan, çizgisi sabit modül.
30 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nm7 Kere İncelendi
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nm10 Kere İncelendi
Stok koduTLS - 050635 - L25
Çizgi Lazer TS50L25 Lazer Modülü
Saydam ve yansıtıcı yüzeyde hattı tutan 50 mW çizgi jeneratörü; cam ve ayna hatları için.
50 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Çizgi Lazer TS20L25 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9225 mm gövde hangi durumda doğru seçim?
16 mm'nin yetmediği, 35 mm'nin sığmadığı yerlerde. TS serisi bu ara ölçüyü IP 68 korumayla veriyor, yani nemli hatlarda da kullanılabiliyor. Ara ölçü olması, 16 mm'ye göre daha sağlam bir sabitleme de sağlıyor.
20 mW TS serisinin giriş kademesi; nerede yeter?
Orta uzunlukta hatlarda ve normal atölye aydınlığında. Ortam güneş alıyorsa ya da yüzey koyu matsa aynı gövdede 30, 50 ve 100 mW modeller var. Kademeler arasında montaj ve besleme değişmediği için sonradan geçiş kolay.
Otomotiv hattında nasıl kullanılıyor?
Parçanın oturacağı hattı ya da kesim çizgisini gösteriyor; operatör parçayı çizgiye göre yerleştiriyor. Modül tezgâha sabitleniyor, çizginin referansla çakışması kurulumda ayarlanıyor.
Soğutma sıvısı sıçrayan yere kurulabilir mi?
IP 68 künyesi tam da bunun için: toza kapalı, sürekli su altında kalmaya dayanıklı gövde. Sıvının cinsi aşındırıcıysa bunu yazın, montaj biçimini ona göre öneriyoruz.
Ayrı bir güç ünitesi gerekiyor mu?
Çoğu hatta gerekmiyor. Modül 3,2 V ile çalışıyor ve mevcut beslemeye bağlanabiliyor. Uygun bir kaynak yoksa güç kaynağı, kablo ve konnektörü modülle birlikte isteyebilirsiniz; sepetteki ürün notuna yazmanız yeterli.
