TE SERİSİSTOK KODU : TLS - 020635 - L16

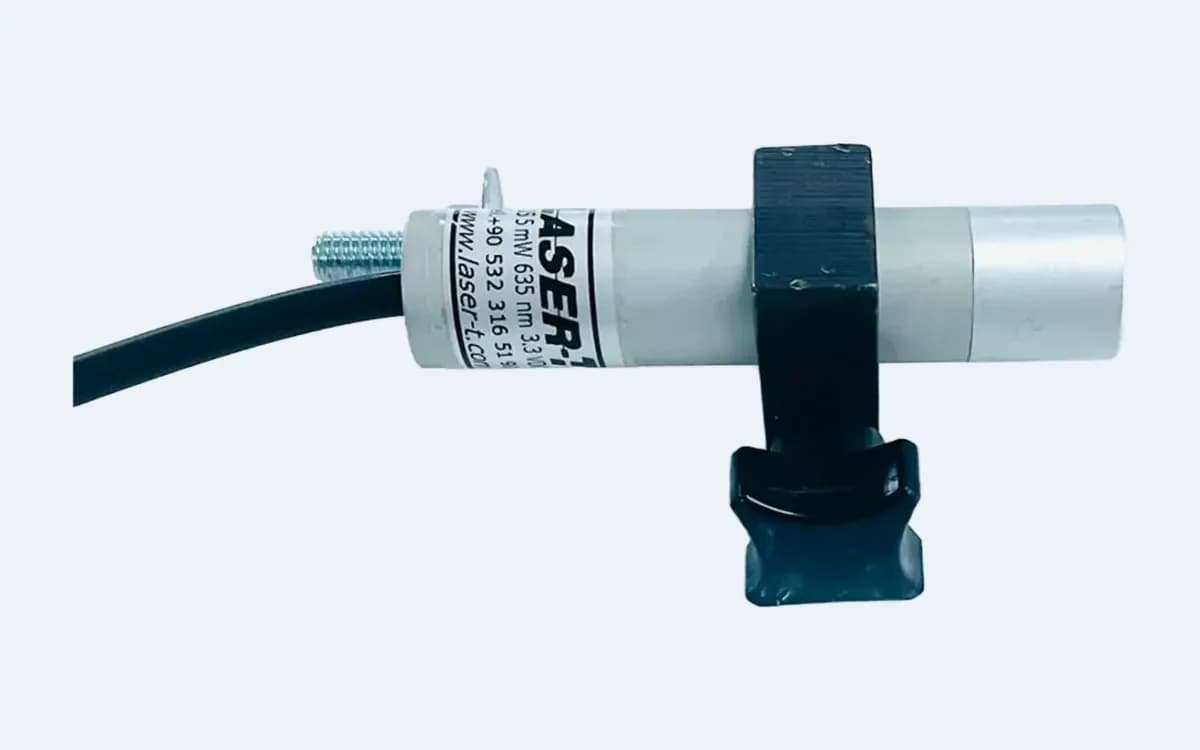

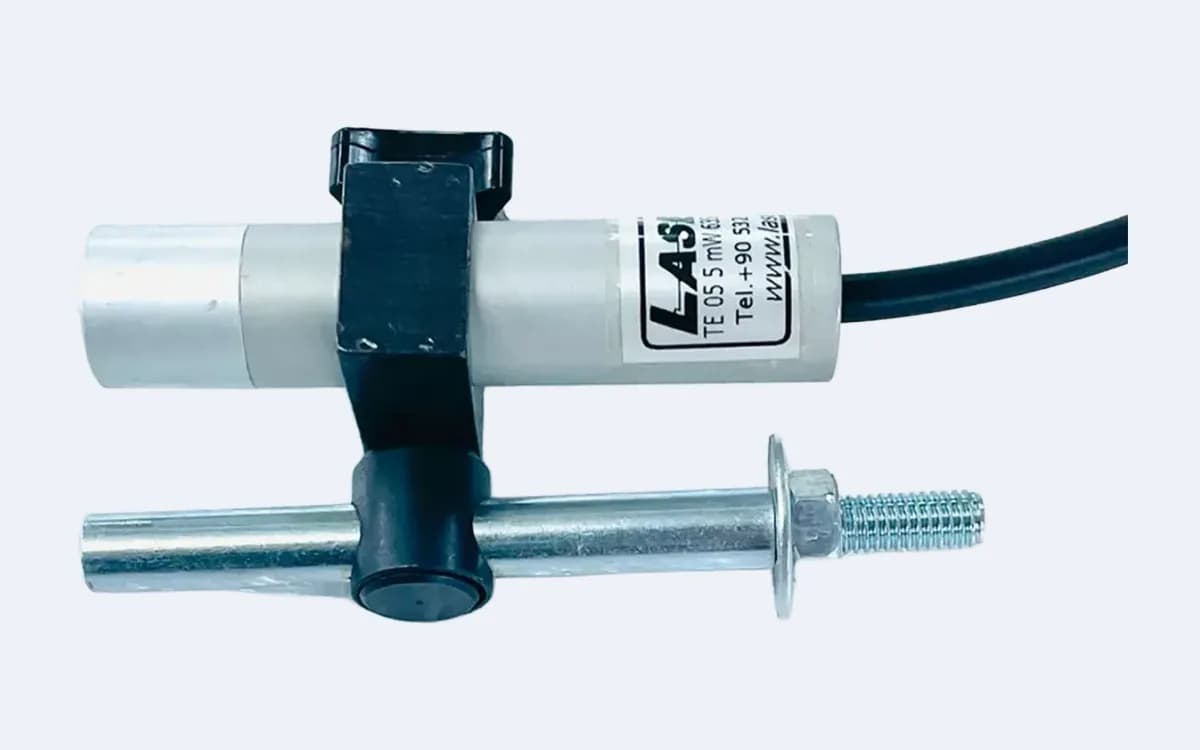

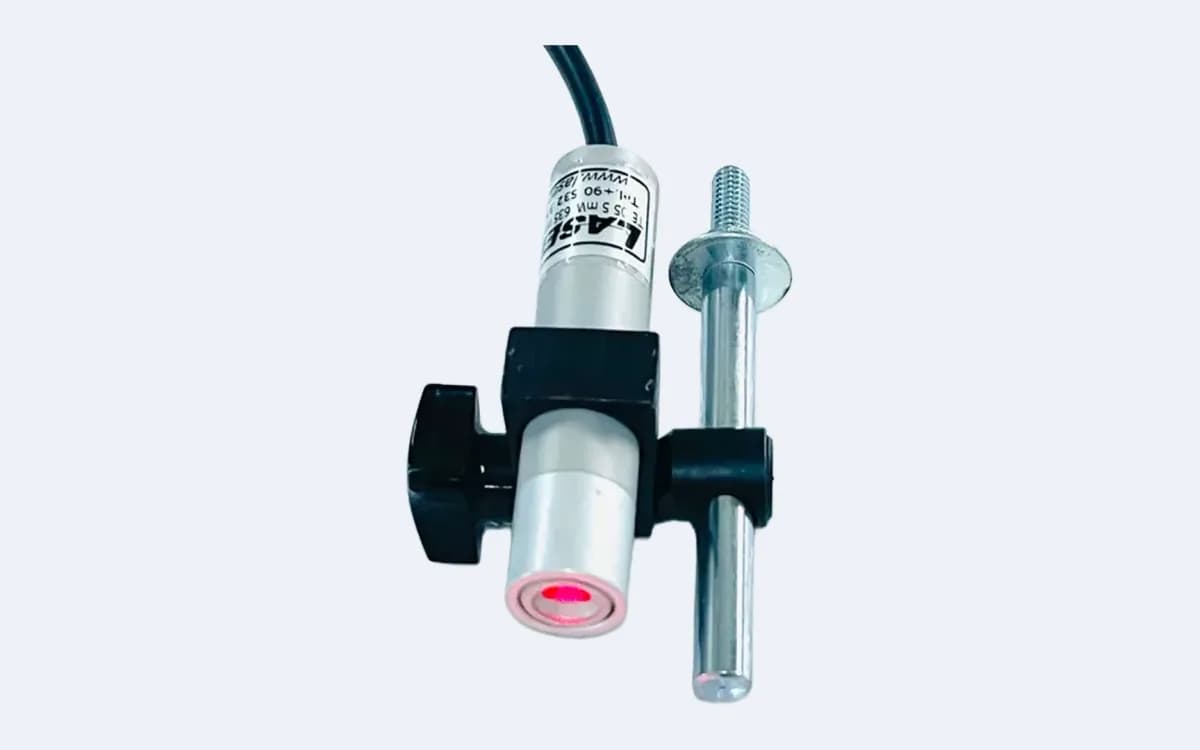

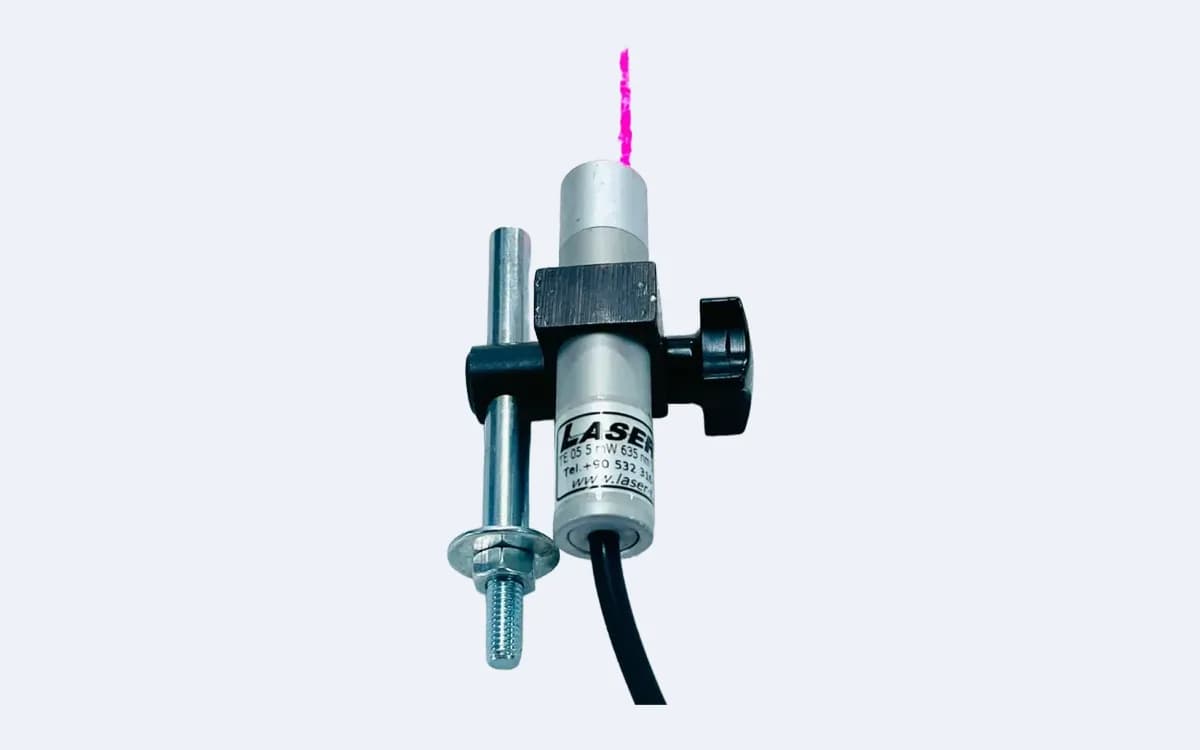

Çizgi Lazer TE20L16 Lazer Modülü
TE20L16, TE serisinden 20 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 16 mm, koruma sınıfı IP 68, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TE10L16 (10 mW), bir üstü TE30L16 (30 mW). En çok otomotiv, cam ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Çizgi Lazer TE20L16 Lazer Modülü
- AdaptörHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
IP 68 Gövde Islak Hatta Ne Sağlıyor
TE serisinin bütün kademeleri aynı 16 mm IP 68 gövdeyi kullanıyor; koruma 5 mW'ta da 50 mW'ta da aynı. Islak hatta seçimi gövde değil ışık belirliyor: ıslak yüzeyde çizginin okunur kaldığı ilk kademe 20 mW.
IP 68, toza tam kapalı ve sürekli su altında kalmaya dayanıklı anlamına geliyor. Talaşlı imalatta fışkıran soğutma sıvısı, gıda hattında yapılan yıkama ya da nemli bir mermer atölyesi bu modülü durdurmuyor.
20 mW ve Islak Yüzey İlişkisi
Islak ortamın ikinci bir etkisi daha var: su filmi kaplı yüzey ışığı ayna gibi yansıtıyor ve çizgi izleyenin gözüne ulaşmadan kayıp gidiyor. Kuru yüzeyde yeterli olan bir kademe, aynı tezgâh ıslakken zayıf kalabiliyor.
Yirmi miliwatt bu kaybı karşılıyor. Sıvı akan bir kesim masasında, ıslak mermer plakada ve nemli beton zeminde çizgi okunur kalıyor. Katalog ömrü 10.000 saat, gövde 16 mm.
| TANIM | |
|---|---|
| Stok kodu | TLS - 020635 - L16 |
| Ürün serisi | TE Serisi |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 20 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 68 |
| Çalışma ömrü | 10.000 saat |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Su, soğutma sıvısı ya da yoğun nem bulunan hatlar:
- Mermer
Sulu kesim masasında bıçak hattının plakaya düşürülmesi.
- Metal
Soğutma sıvısı püskürten tezgâhta kesim hattının izlenmesi.
- Otomotiv
Yıkama ve kontrol istasyonunda parça hizasının doğrulanması.
- Cam
Sulu kesim ve rodaj tezgâhında ölçü hattının gösterilmesi.
- Ambalaj
Temizliği basınçlı suyla yapılan dolum hattında hizalama.
- Ağaç
Nemli depolama ve buharlama alanında kesim hattı işaretleme.
- Otomasyon
Islak konveyör üstünde ürün merkezinin izlenmesi.
- Tekstil
Yaş terbiye hattında kumaş kenarının hizalanması.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
3 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
ÇOK İNCELENENStok koduTLS - MAX5635 - L12
Çizgi Lazer MAX5L12 Lazer Modülü
12 mm gövdeyle en dar yuvaya giren çizgi modülü; kapalı ortamda ince, keskin referans çizgisi.
5 mW · 635 nm69 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TE10635 - L16
Çizgi Lazer TE10L16 Lazer Modülü
Tezgâh armatürü altında soluklaşmayan 10 mW çizgi; genel atölye hizalama işlerinin kademesi.
10 mW · 635 nm37 Kere İncelendi
Stok koduTLS - 030635 - L16
Çizgi Lazer TE30L16 Lazer Modülü
Bıçağın geçeceği yeri malzeme üstünde net gösteren 30 mW kademe; IP 68 künyeli 16 mm gövde.
30 mW · 635 nm19 Kere İncelendi
Stok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm17 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nm14 Kere İncelendi
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nm24 Kere İncelendi
Stok koduTLS - TM100520 - L35
Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nm20 Kere İncelendi
ÇOK İNCELENENStok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nm29 Kere İncelendi
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nm25 Kere İncelendi
Stok koduTLS - 100635 - L35
Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nm23 Kere İncelendi
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 030635 - L35
Çizgi Lazer TN30L35 Lazer Modülü
35 mm gövdeli TN serisinin giriş kademesi; düşük güçte ısı sorunu olmayan, çizgisi sabit modül.
30 mW · 635 nm3 Kere İncelendi
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nm7 Kere İncelendi
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 020635 - L25
Çizgi Lazer TS20L25 Lazer Modülü
TS serisinin giriş kademesi; 25 mm gövde ısıyı dağıtıyor, uzun vardiyada çizgi yerinde kalıyor.
20 mW · 635 nm4 Kere İncelendi
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nm10 Kere İncelendi
Stok koduTLS - 050635 - L25
Çizgi Lazer TS50L25 Lazer Modülü
Saydam ve yansıtıcı yüzeyde hattı tutan 50 mW çizgi jeneratörü; cam ve ayna hatları için.
50 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Çizgi Lazer TE20L16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 92IP 68 künyesi bu modelde ne sağlıyor?
Toza tam kapalı ve sürekli su altında kalmaya dayanıklı gövde demek. Soğutma sıvısı sıçrayan, yıkanan ya da nemli çalışan hatlarda TE serisinin bu ve üstü modelleri tercih ediliyor.
20 mW hangi noktadan sonra gerekiyor?
Ortam aydınlığı arttıkça ve yüzey koyulaştıkça. 5 ve 10 mW kapalı tezgâhta iş görüyor; güneş gören bir hol, koyu mat metal ya da uzun bir hat söz konusuysa 20 mW'tan başlamak daha güvenli.
10.000 saat çalışma ömrü nasıl okunmalı?
Künyedeki değer sürekli çalışma için veriliyor. Günde sekiz saat çalışan tek vardiyada kabaca üç yılı aşan bir kullanım anlamına geliyor. Modül açılıp kapandıkça değil, açık kaldıkça yıprandığı için hesap bu şekilde yapılıyor.
Yeşil ışıklı hâli var mı?
TE serisi 635 nm kırmızı olarak üretiliyor. Yeşil (520 nm) seçenek TM serisinde ve TOD100C35'de var; aynı güçte yeşil ışık göze daha parlak geliyor, bu yüzden parlak ve açık renkli yüzeylerde tercih ediliyor.
Aynı 20 mW çizgi daha geniş bir gövdede var mı?
Var. TS20L25 aynı gücü 25 mm gövdeyle veriyor ve o da IP 68 künyeli. Makinede ayrılan yuva 16 mm'likse TE20L16, daha geniş bir yer varsa TS20L25 kullanılabiliyor.
