Bağlantı AparatlarıSTOK KODU : TLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
Bağlantı aparatı modülün gövde çapına göre seçiliyor; TB 16, gövde çapı 16 mm olan modeller için. Modül sipariş edildiğinde çapına uyan aparat kutusunda gidiyor. Buradaki kayıt ikinci bir montaj noktası gerektiğinde ya da aparat yenilenmek istendiğinde, modülü yeniden sipariş etmeye gerek kalmasın diye.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Ürün bilgileri
Hangi Modellere Uyuyor
On altı milimetre katalogdaki en kalabalık ölçü: on beş model bu gövdede üretiliyor. Çizgi veren TE serisi (TE5L16'dan TE50L16'ya beş kademe), artı veren TEC serisi (TEC5A16 – TEC50A16) ve nokta veren TED serisi (TED5N16 – TED50N16) aynı gövdeyi paylaşıyor.
Pratikte şu anlama geliyor: aynı tezgâhta çizgiden artıya ya da 5 mW'tan 50 mW'a geçilirken aparat değişmiyor. Modül sökülüp yerine yenisi takılıyor, montaj noktası olduğu gibi kalıyor — hizanın yeniden kurulması gerekmiyor.
Montaj ve İkinci Tutuş Noktası
Aparat modülü tezgâha, makine gövdesine ya da kendi kurduğunuz bir profile sabitliyor. Seçim ölçüyle yapılıyor: gövde çapı 16 mm olan modelde TB 16 kullanılıyor, daha büyüğü boşluk bırakır, daha küçüğü gövdeye geçmez.
İkinci bir aparat ısmarlamanın en sık sebebi titreşim. Tek noktadan tutulan bir modül, presin ya da testerenin çalıştığı tezgâhta zamanla açı kaçırıyor; hattı gün içinde yeniden hizalamak gerekiyor. İki noktadan tutulduğunda bu kayma ortadan kalkıyor.
İkinci sebep taşıma: aynı modül iki ayrı tezgâhta dönüşümlü kullanılıyorsa her iki tezgâha birer aparat kurulup modül aralarında taşınıyor. Modül her seferinde aynı yuvaya oturduğu için hiza korunuyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TB 16 APARAT |
| DİĞER | |
| Uyduğu gövde çapı | 16 mm |

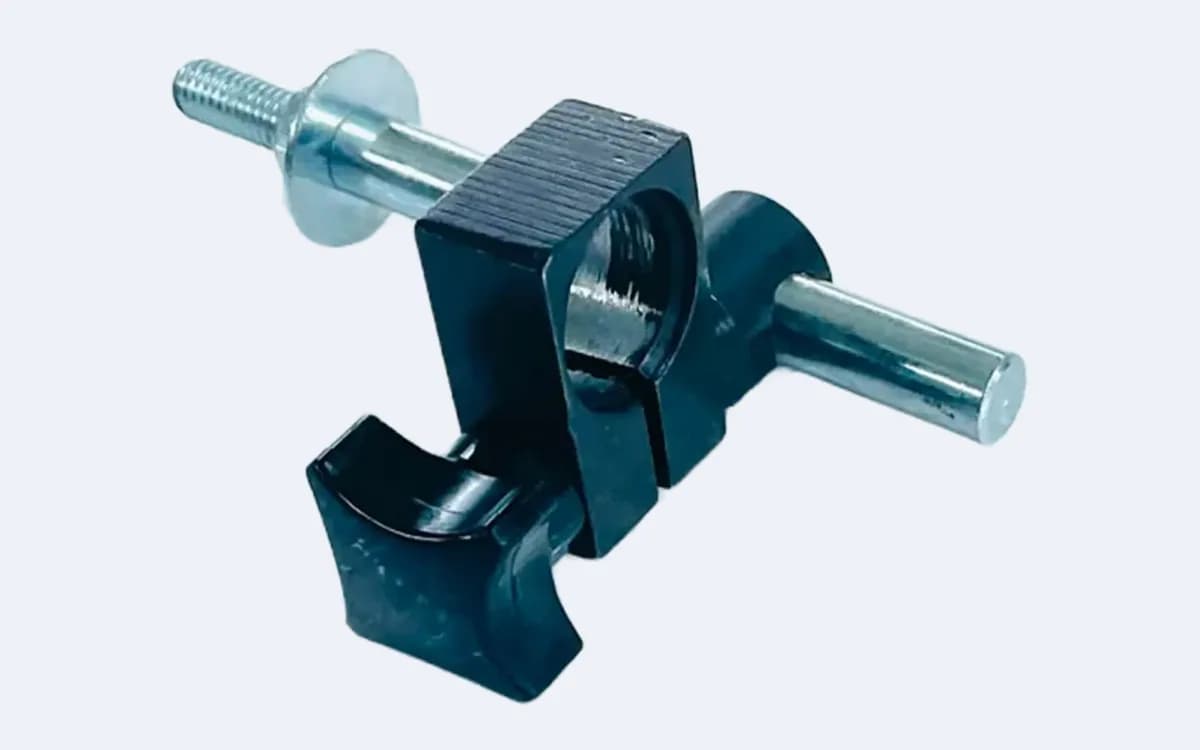

| Tip | Gövdeden kavramalı bağlantı aparatı — yarıklı kelepçe ve montaj mili |

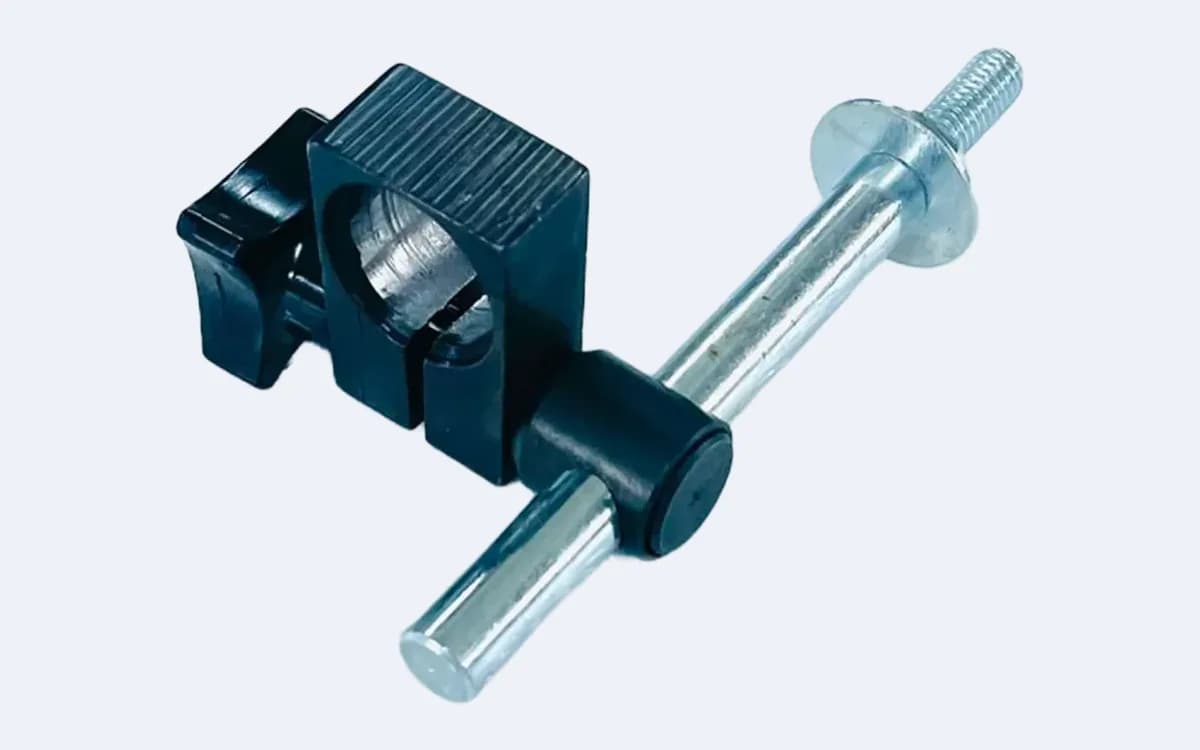

| Kelepçe | Yarıklı yuva, karşısında ayrı oturma yatağı |
| Sıkma | Elle sıkılan plastik başlıklı vida — alet gerekmiyor |

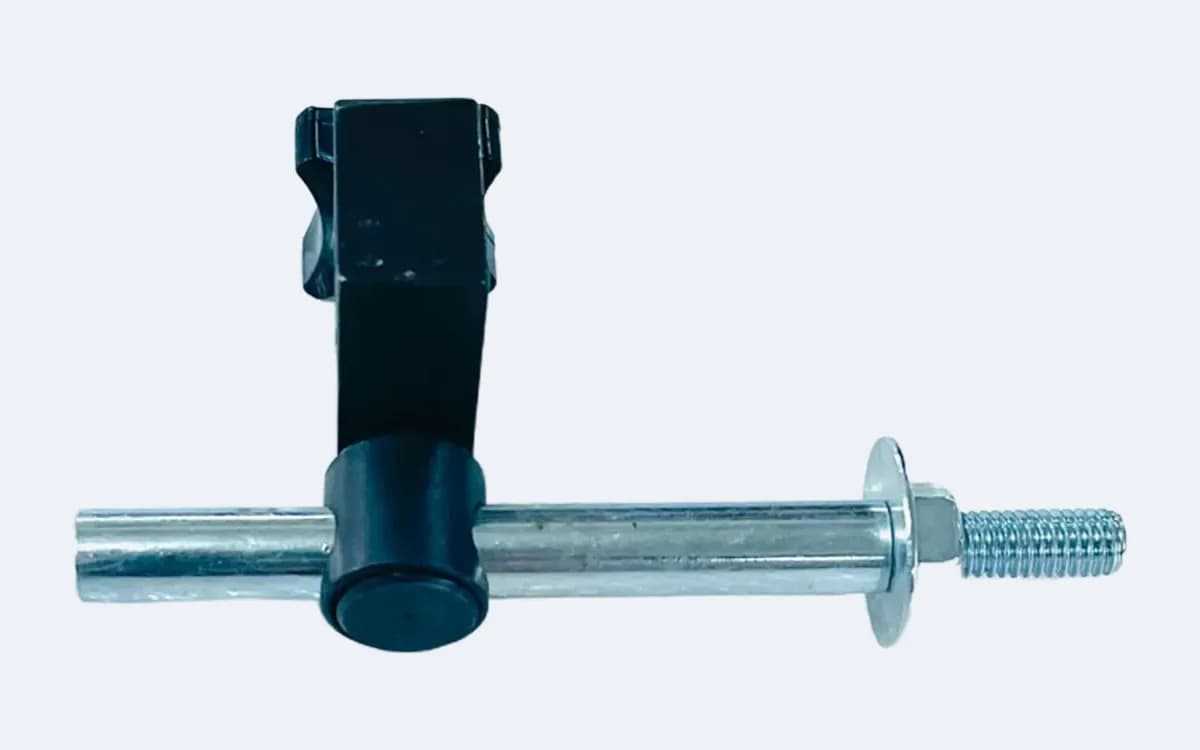

| Montaj mili | Çinko kaplı çelik düz mil, kelepçeye dik geçiyor |

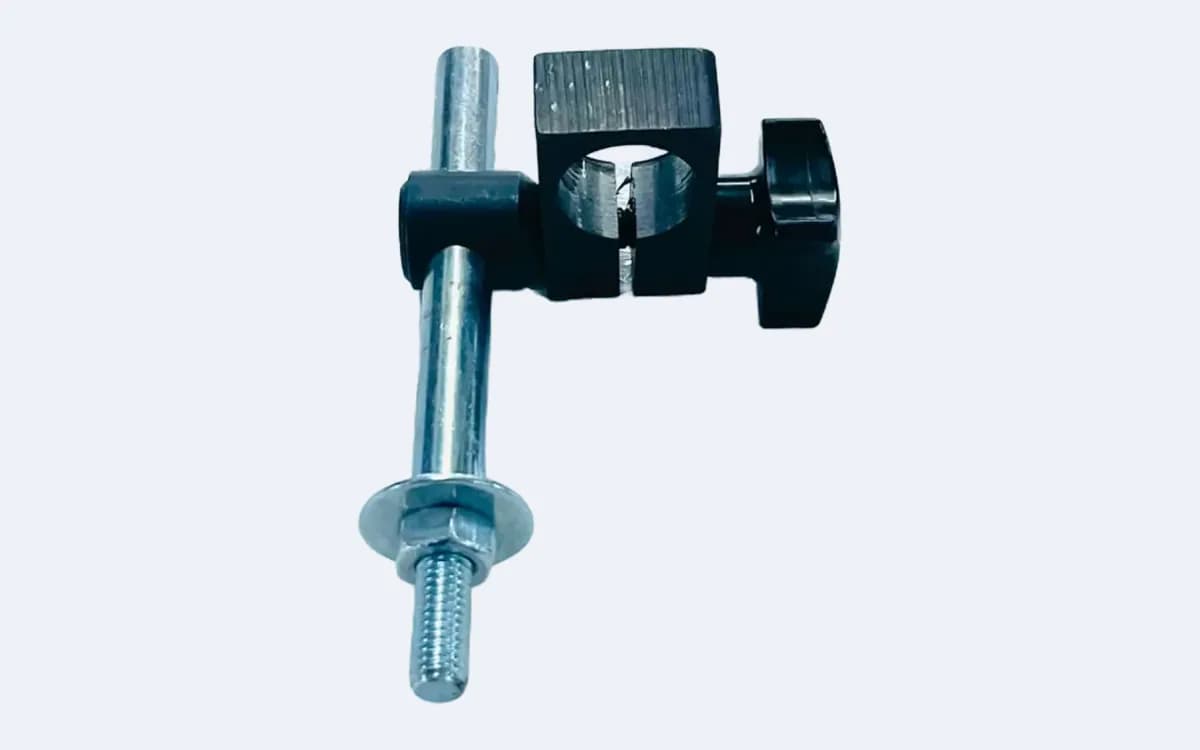

| Montaj ucu | Pullu dişli saplama ve somun |
| Ayar | Kelepçe mil üzerinde döndürülüp sabitlenebiliyor |
| Kullanıldığı modeller | TE5L16 – TE50L16 · TEC5A16 – TEC50A16 · TED5N16 – TED50N16 (15 model) |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
On altı milimetrelik gövdenin katalogda en çok kullanıldığı işler:
- Metal
Sac büküm ve kesim tezgâhında bıçak hattının gösterilmesi.
- Otomotiv
Montaj hattında parça yerleşim noktasının işaretlenmesi.
- Ağaç
Daire testere ve şerit tezgâhında kesim hattı.
- Tekstil
Serim masasında pastal hattının takibi.
- Kaynak
Kaynak ağzının ve dikiş hattının önceden gösterilmesi.
- Lojistik
Paletleme noktasında merkez ve köşe referansı.
- Ambalaj
Paketleme hattında ürün merkez hattı.
- Otomasyon
Konveyör üstünde sabit referans noktası.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Sık sorulan
sorular
TB 16 Bağlantı Aparatı hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 19Bu aparat hangi modellere takılıyor?
Gövde çapı 16 mm olan modellere. Katalogdaki en kalabalık ölçü bu: on beş modül aynı gövdeyi paylaşıyor. Çizgi veren TE serisi (TE5L16'dan TE50L16'ya), artı veren TEC serisi (TEC5A16 – TEC50A16) ve nokta veren TED serisi (TED5N16 – TED50N16) hepsi bu aparata oturuyor.
Modülü başka bir modelle değiştirirsem aparatı da değiştirmem gerekir mi?
Gövde yine 16 mm kalıyorsa gerekmiyor. Çizgiden artıya geçmek ya da 5 mW'lık bir modülü 50 mW'lıkla değiştirmek aparatı ilgilendirmiyor; kelepçe gevşetilip eski modül çıkıyor, yenisi aynı yuvaya giriyor. Montaj noktası yerinde kaldığı için hizayı baştan kurmak da gerekmiyor — tezgâh durmuyor.
Aparat modülle birlikte geliyor mu?
Geliyor, ayrıca istemenize gerek yok: her modül kendi gövde çapına uyan aparatla kutulanıyor. Bu sayfanın sebebi yedek ve ikinci montaj noktası. Bir modülü iki tezgâhta dönüşümlü kullanıyorsanız her tezgâha birer aparat bırakmak, modülü her taşıyışta söküp takmaktan hem hızlı hem de hizayı bozmayan yol.
12 mm ya da 25 mm gövdeli modülümde kullanabilir miyim?
Kullanamazsınız. Kelepçenin yatağı 16 mm'ye göre açılmış; 25 mm'lik bir gövde içine hiç girmez, 12 mm'lik gövde ise girer ama boşluk kalır. Boşluklu tutuş ilk gün sorun çıkarmaz, tezgâh titredikçe modülü yavaşça çevirir — ve bu genellikle hafta sonunda, işin neden tutmadığı araştırılırken fark edilir. İnce gövde için TB 12, kalın gövde için TB 25 var.
Modülün yönünü ayarlamak için alet gerekiyor mu?
Gerekmiyor. Kelepçeyi sıkan vidanın başlığı plastik ve elle çevriliyor; gevşetildiğinde kelepçe mil üzerinde dönüyor, modül de kendi ekseninde çevrilebiliyor. Çizgi lazerde ışığın yatay mı dikey mi düşeceği bu iki hareketle bulunuyor. Anahtar yalnız aparatı makineye bağlayan dişli saplama için gerekiyor; o da bir kez, kurulumda.
Tezgâhıma sabitlemek için nasıl bir delik açmam gerekiyor?
Aparat ucundaki dişli saplamadan pul ve somunla bağlanıyor, yani sabitleneceği yerde saplamanın geçeceği bir delik yeterli. Deliğin ölçüsünü burada vermiyoruz — montaj yapacağınız yeri ve modülün kodunu bildirin, ölçüyü teyit edip öyle söyleyelim. Yanlış ölçüde açılmış bir delik tezgâhta geri alınmıyor.
