TE SERİSİSTOK KODU : TLS - 030635 - L16

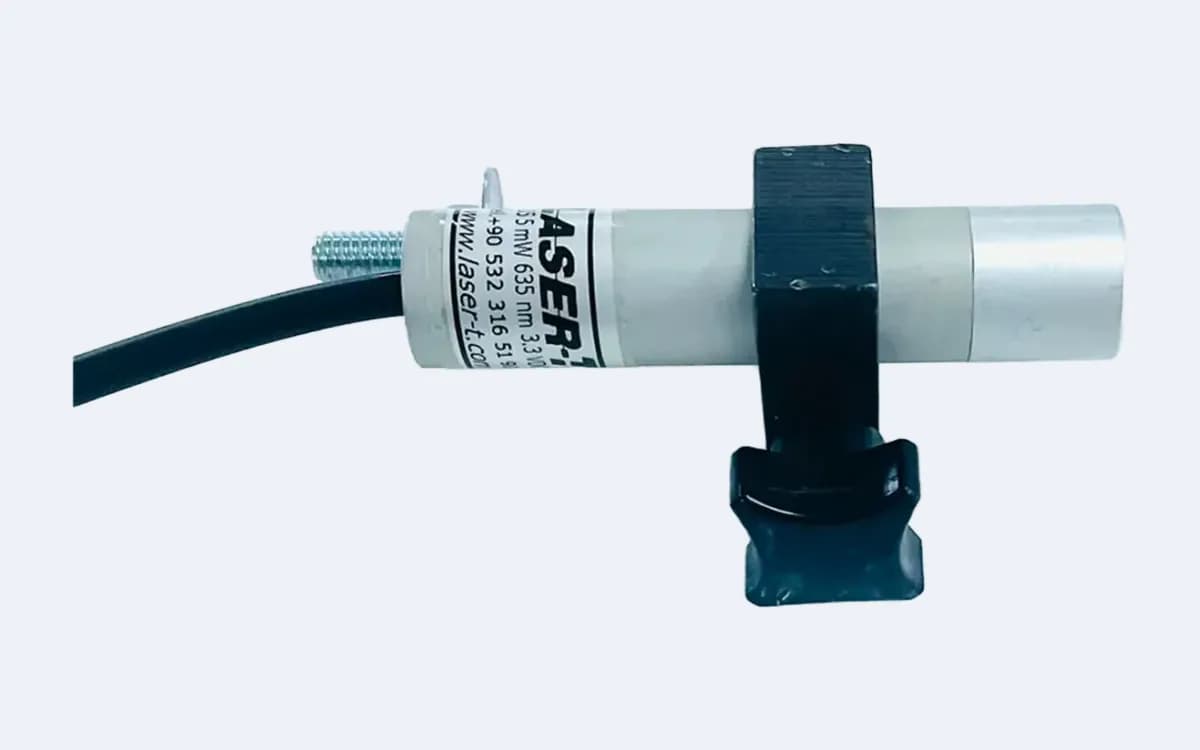

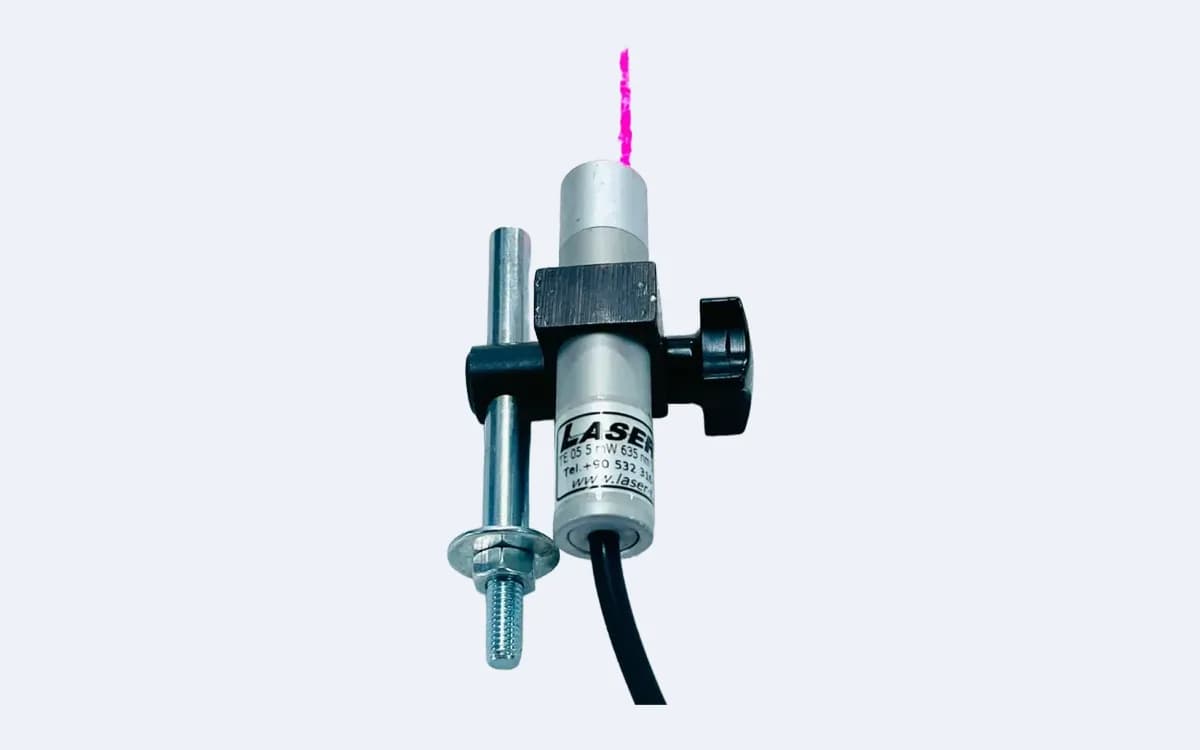

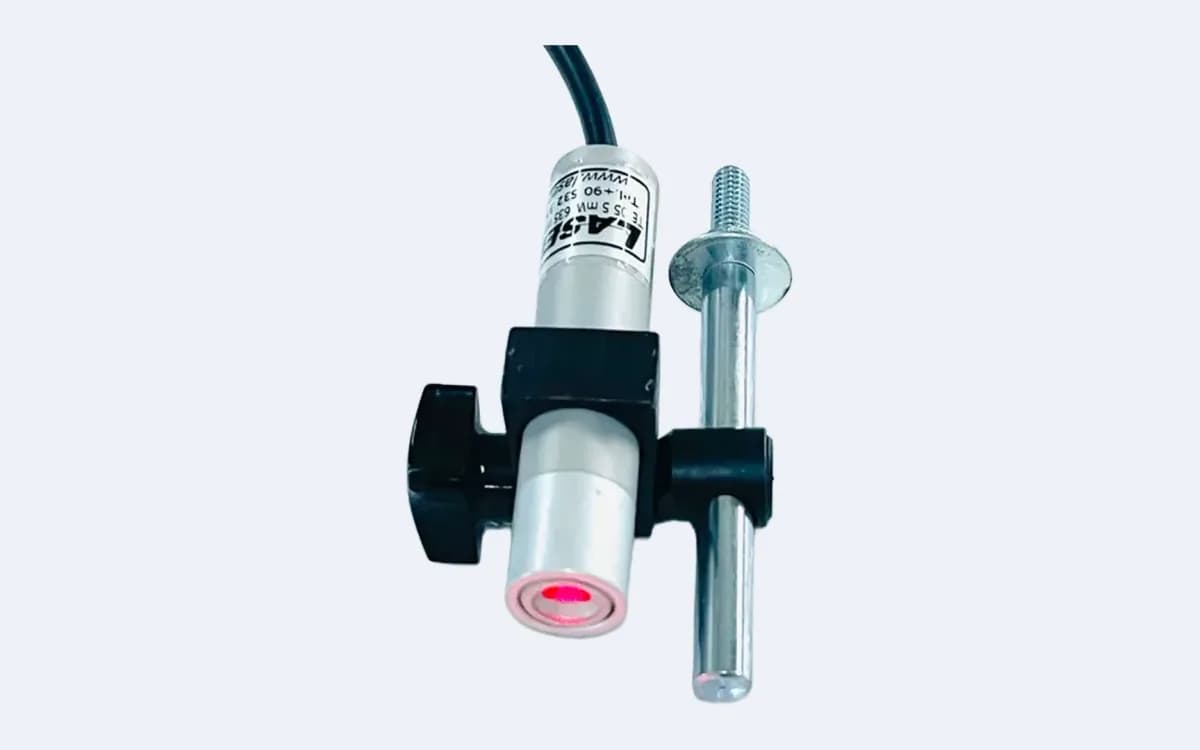

Çizgi Lazer TE30L16 Lazer Modülü
TE30L16, TE serisinden 30 mW gücünde, 635 nm kırmızı ışıklı çizgi lazer modülü. Yüzeye düz bir referans çizgisi düşürüyor; kesim, serim ve hizalama hattını makinenin üstünden gösteriyor. Gövde çapı 16 mm, koruma sınıfı IP 68, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TE20L16 (20 mW), bir üstü TE50L16 (50 mW). En çok otomotiv, cam ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Kutuda ne var
- AdaptörHer modelle
- Bağlantı KablosuHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Ürün bilgileri
Bıçak Nereden Geçecek
Kesim yapan her tezgâhta aynı soru var: bıçak malzemenin tam olarak neresinden geçecek? Ölçü alıp kalemle işaretlemek zaman alıyor, işaret kesim sırasında kayboluyor ve seri işte her parçada tekrarlanıyor.
Çizgi lazer bu işaretin kendisi oluyor. TE30L16 bıçak hizasına ayarlandıktan sonra malzeme her değiştiğinde çizgi yerinde duruyor; operatör parçayı çizginin üstüne kaydırıp kesiyor.
30 mW Kademesi Nerede Gerekiyor
Otuz miliwatt, malzemenin ışığı yuttuğu durumlar için. Koyu renkli MDF, siyah kauçuk, kumlanmış döküm ve mat boyalı yüzeyde düşük kademeler soluk kalıyor; çizgi kenarları belirsizleşiyor.
Aynı kademe uzaklık için de kullanılıyor: modül tezgâh köprüsüne bağlanıp çizgi bir metreden uzağa düşürüldüğünde 30 mW alt sınır oluyor. Gövde IP 68 künyeli, yani tozlu ve ıslak kesim ortamına açık.
| TANIM | |
|---|---|
| Stok kodu | TLS - 030635 - L16 |
| Ürün serisi | TE Serisi |
| OPTİK | |
| Işın tipi | Çizgi |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 30 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 68 |
| Çalışma ömrü | 10.000 saat |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
Kesici ucun hizasının malzeme üstünde görünmesi gereken işler:
- Ağaç
Daire testere ve ebatlama tezgâhında kesim hattı gösterme.
- Metal
Giyotin ve plazma kesimde hat işaretleme, koyu yüzeyde takip.
- Mermer
Köprülü kesim masasında bıçak hattının plakaya yansıtılması.
- Cam
Ölçülendirme ve kesim masasında hat belirleme.
- Ambalaj
Oluklu mukavva kesiminde bıçak hizasının gösterilmesi.
- Otomotiv
Döşeme ve kauçuk parça kesiminde hat takibi.
- Otomasyon
Otomatik kesim hattında referans çizgisinin sabitlenmesi.
- Tekstil
Koyu kumaşta pastal hattının belirgin tutulması.
Bu modele uyan ekipmanlar
Adaptör, bağlantı kablosu ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
Bağlantı Kablosu
Modül ile besleme arasındaki kablo — her lazer modülünün kutusunda standart gidiyor.
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Çizgi Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - L12
Çizgi Lazer MAX5L12 Lazer Modülü
12 mm gövdeyle en dar yuvaya giren çizgi modülü; kapalı ortamda ince, keskin referans çizgisi.
5 mW · 635 nmHemen İncele
Stok koduTLS - TE10635 - L16
Çizgi Lazer TE10L16 Lazer Modülü
Tezgâh armatürü altında soluklaşmayan 10 mW çizgi; genel atölye hizalama işlerinin kademesi.
10 mW · 635 nmHemen İncele
Stok koduTLS - 020635 - L16
Çizgi Lazer TE20L16 Lazer Modülü
Islak yüzeyde çizgiyi okunur tutan ilk TE kademesi; soğutma sıvısı ve yıkama suyunun bulunduğu hatlar için.
20 mW · 635 nmHemen İncele
ÇOK İNCELENENStok koduTLS - 050635 - L16
Çizgi Lazer TE50L16 Lazer Modülü
16 mm gövdenin tepe kademesi; aydınlık holde ve hızlı akan hatta okunan 50 mW çizgi.
50 mW · 635 nm1 Kere İncelendi
Stok koduTLS - TE5635 - L16
Çizgi Lazer TE5L16 Lazer Modülü
TE serisinin ilk kademesi; 16 mm gövde, kapalı tezgâhta ince ve yumuşak referans çizgisi.
5 mW · 635 nmHemen İncele
Stok koduTLS - TM100635 - L35
Çizgi Lazer TM100L35 Lazer Modülü
TM serisinin giriş kademesi; aydınlık holde ve koyu mat metalde okunan 100 mW kırmızı çizgi.
100 mW · 635 nmHemen İncele
Stok koduTLS - TM100520 - L35
Çizgi Lazer TM100L35 Yeşil Lazer Modülü
520 nm yeşil ışık; aynı güçteki kırmızıdan kat kat parlak görünen 100 mW çizgi modülü.
100 mW · 520 nmHemen İncele
Stok koduTLS - TM150635 - L35
Çizgi Lazer TM150L35 Lazer Modülü
Hızlı akan bantta merkez çizgisini tek bakışta okutan 150 mW modül; yıkanan hatlara uygun.
150 mW · 635 nmHemen İncele
Stok koduTLS - TM200635 - L35
Çizgi Lazer TM200L35 Lazer Modülü
TM serisinin tepe kademesi; 35 mm gövdede üretilen en güçlü 200 mW kırmızı çizgi.
200 mW · 635 nmHemen İncele
Stok koduTLS - 100635 - L35
Çizgi Lazer TN100L35 Lazer Modülü
Yüksek tavandan raf ve istif hattını gösteren 100 mW çizgi; 35 mm IP 68 gövdede.
100 mW · 635 nmHemen İncele
Stok koduTLS - 150635 - L35
Çizgi Lazer TN150L35 Lazer Modülü
TN serisinin tepe kademesi; gün ışığı alan holde ve en uzun hatta okunan 150 mW çizgi.
150 mW · 635 nmHemen İncele
Stok koduTLS - 030635 - L35
Çizgi Lazer TN30L35 Lazer Modülü
35 mm gövdeli TN serisinin giriş kademesi; düşük güçte ısı sorunu olmayan, çizgisi sabit modül.
30 mW · 635 nmHemen İncele
Stok koduTLS - 050635 - L35
Çizgi Lazer TN50L35 Lazer Modülü
Koli ve palet sınırını zeminde gösteren 50 mW çizgi; ayırma ve yükleme istasyonları için.
50 mW · 635 nmHemen İncele
Stok koduTLS - 100635 - L25
Çizgi Lazer TS100L25 Lazer Modülü
25 mm gövdenin tepe kademesi; uzun masayı tek modülle tarayan 100 mW çizgi, IP 68 künyeli.
100 mW · 635 nmHemen İncele
Stok koduTLS - 020635 - L25
Çizgi Lazer TS20L25 Lazer Modülü
TS serisinin giriş kademesi; 25 mm gövde ısıyı dağıtıyor, uzun vardiyada çizgi yerinde kalıyor.
20 mW · 635 nmHemen İncele
Stok koduTLS - 030635 - L25
Çizgi Lazer TS30L25 Lazer Modülü
Islak ve damarlı plakada hattı belirgin tutan 30 mW kademe; sulu kesim tezgâhları için.
30 mW · 635 nmHemen İncele
Stok koduTLS - 050635 - L25
Çizgi Lazer TS50L25 Lazer Modülü
Saydam ve yansıtıcı yüzeyde hattı tutan 50 mW çizgi jeneratörü; cam ve ayna hatları için.
50 mW · 635 nmHemen İncele
Sık sorulan
sorular
Çizgi Lazer TE30L16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 1930 mW ile 20 mW arasında gözle görülür fark var mı?
Aynı yüzeyde yan yana konduğunda fark görülüyor, ama kademe atlamak kadar değil. 30 mW'ı çoğunlukla aydınlığın gün içinde değiştiği hatlarda — sabah loş, öğlen güneşli — payı geniş tutmak için seçiyorlar.
Modül ısınır mı, sürekli çalışabilir mi?
Gövde alaşım ve künyedeki 10.000 saatlik ömür sürekli çalışma için veriliyor. Kapalı bir pano ya da kutu içine gömülecekse havalandırmayı hesaba katın.
Çizginin kalınlığını değiştirebilir miyim?
Optik sabit; çizginin genişliği mesafeyle değişiyor. Belirli bir kalınlık ya da çizgi boyu gerekiyorsa projeyi görmemiz gerekiyor — katalogda karşılığı yoksa mevcut seriden ara model türetilebiliyor.
Kaç günde teslim ediliyor?
Genel teslim süresi bu sayfada, sepet alanının altındaki kutuda yazıyor. Yüksek adetli bir siparişte ya da katalogdaki bir seriden türetilen ara modelde süre değişebiliyor; o durumda teklifte ayrıca yazılıyor.
Mermer ve cam kesiminde nasıl kullanılıyor?
Köprü kesme ve ebatlama makinelerinde testerenin ya da elmas ucun izleyeceği hattı malzemenin üstüne düşürüyor; operatör taşı ya da camı bu çizgiye göre yerleştiriyor. Cilalı yüzeyde çizgi sönük görünebildiği için montaj açısı kurulumda ayarlanıyor.
