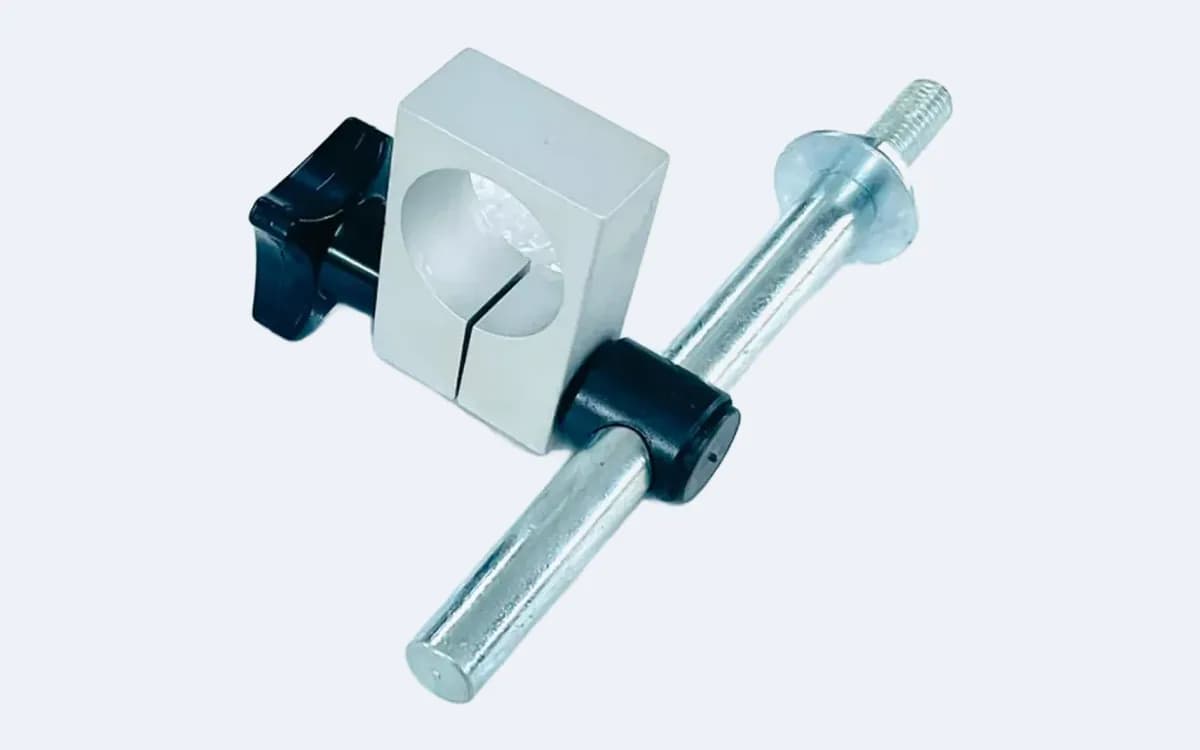

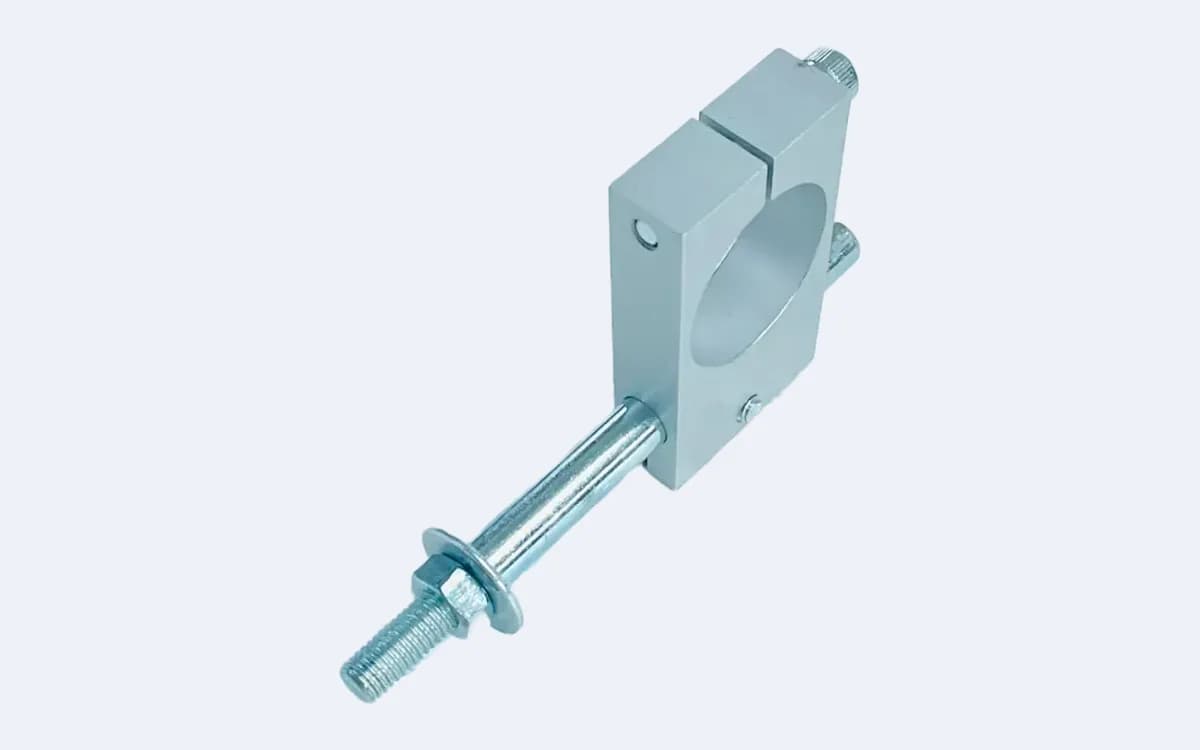

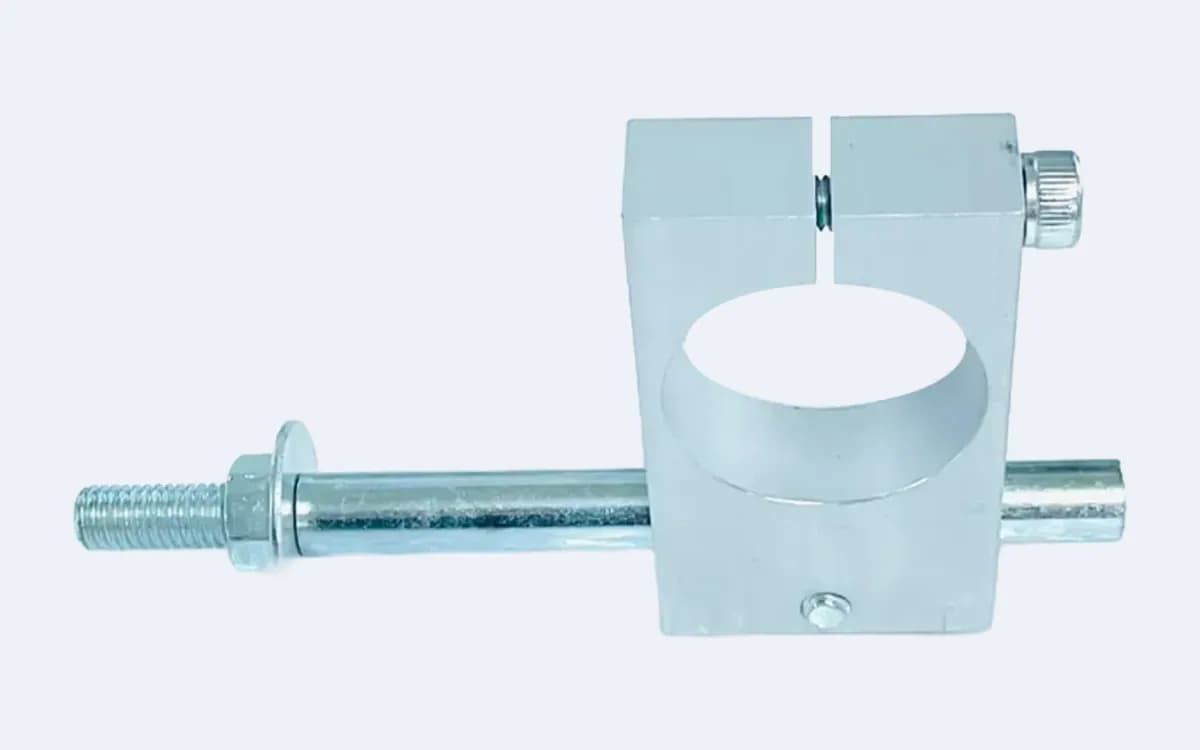

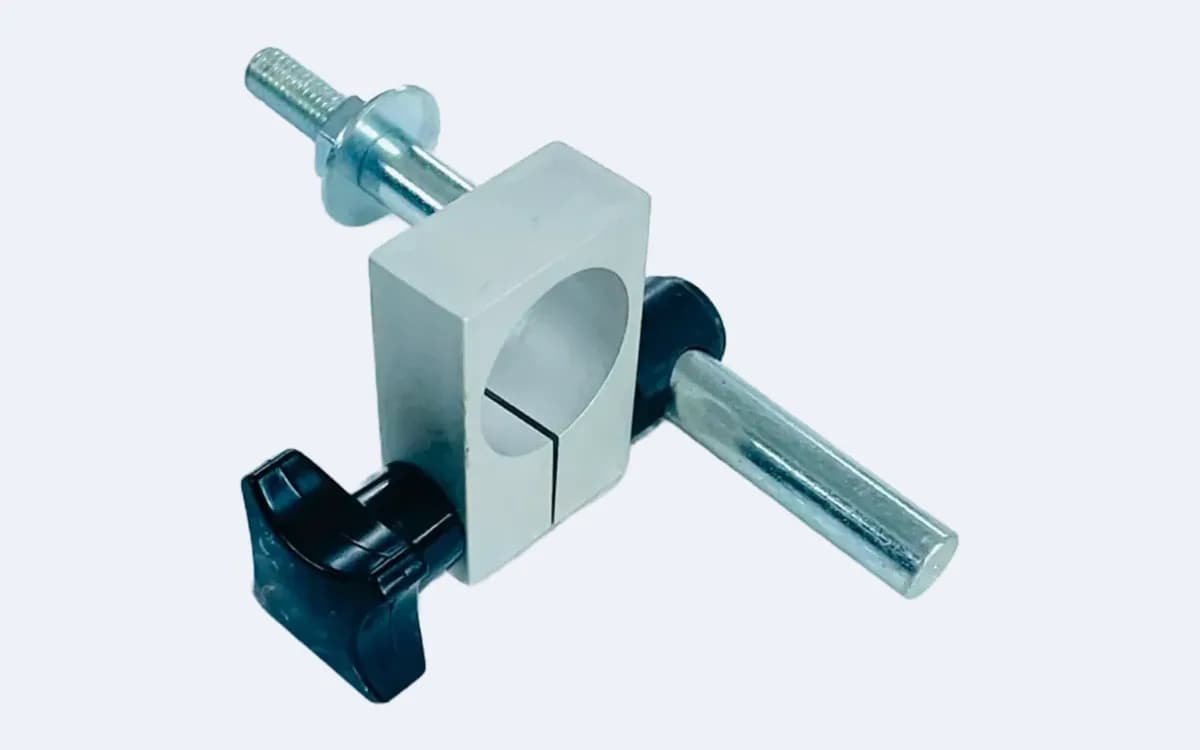

TB 25 Bağlantı Aparatı

Gövde çapı 25 mm olan modellere: TS20L25, TS30L25, TS50L25 ve TS100L25. Dördü de çizgi veren TS serisinden ve yirmi miliwatttan yüz miliwatta kadar çıkıyor. Gövdeleri aynı ölçüde olduğu için güç seçiminiz aparatı değiştirmiyor.

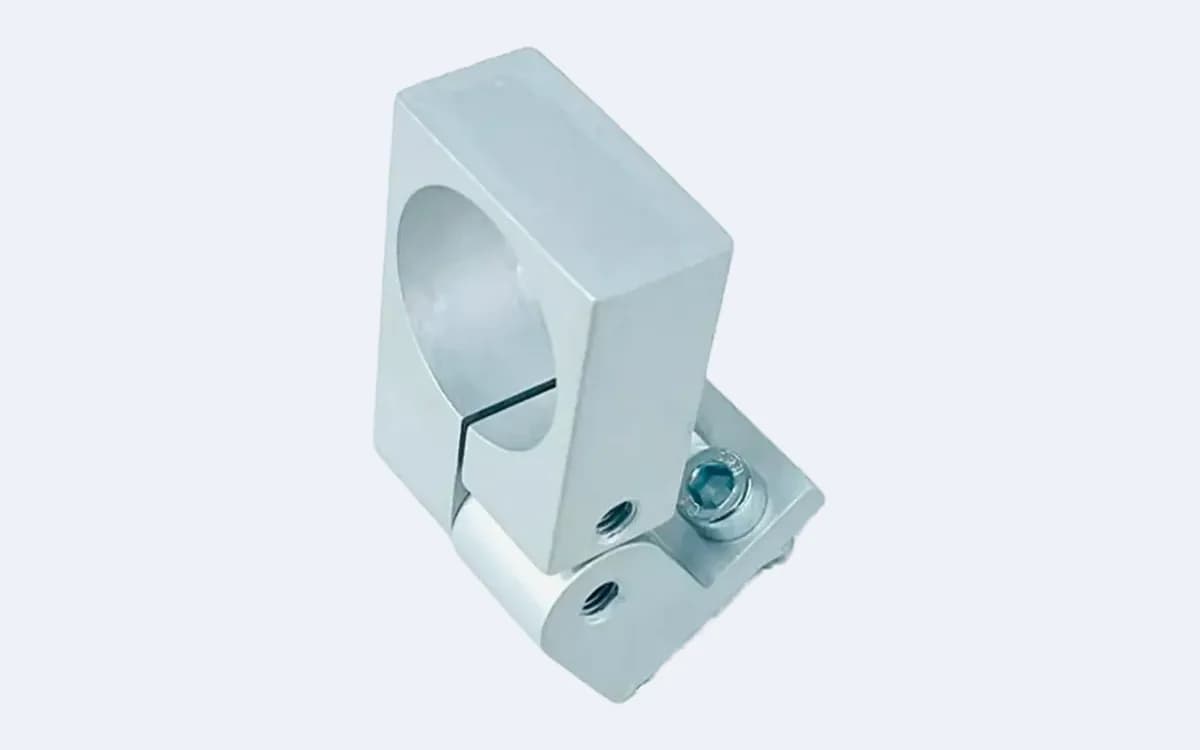

Vidalayabilirsiniz. Kelepçe bloğunun tabanında iki dişli delik var; montaj mili sökülüp blok doğrudan bir plakaya ya da profile bağlanabiliyor. Bu, modülü yüzeye yaklaştırdığı için sarsıntıya en kapalı bağlantı biçimi — ama yön ayarını da kaldırıyor, çünkü ayar mil üzerinde dönerek yapılıyor. Işığın nereye düşeceği belli ve bir daha değişmeyecekse tercih edilir.

Geliyor; her modül kendi gövde çapına uyan aparatla kutulanıyor. Buradaki kayıt yedek ve ikinci montaj noktası için. TS serisinde ikinci aparat isteğinin en sık sebebi uzun hat: modül bir tezgâhta kalıcı duruyor, ikinci aparat karşı tarafa kuruluyor ve ölçüm için modül arada taşınıyor.

Kullanamazsınız. Yuva 25 mm'ye göre işlenmiş; 16 mm'lik bir gövde içinde oynar ve sıkıldığında da merkeze oturmaz. Merkezden kaçmış bir modülde ışık, gövde her döndürüldüğünde başka yere düşer — hizayı bir türlü tutturamazsınız ve sebebini aramak günler alır. On altı milimetrelik gövde için TB 16 var.

Tek noktadan tutulan her montajda bu risk var ve yükseklik arttıkça büyüyor: mil uzadıkça tezgâhtan gelen en küçük sarsıntı ucunda daha geniş bir salınıma dönüşüyor. İki önlem işe yarıyor — mili mümkün olan en kısa boyda kullanmak ve presin, testerenin çalıştığı yerlerde ikinci bir aparatla modülü iki noktadan tutmak. Hattın gün içinde kaydığını görüyorsanız sebebi genellikle budur.

Mille bağlayacaksanız ucundaki dişli saplamanın geçeceği tek bir delik yeterli; blokla doğrudan bağlayacaksanız tabandaki iki deliğe uyan iki vida. Ölçüleri burada vermiyoruz — hangi yöntemi seçtiğinizi, montaj yerini ve modülün kodunu bildirin, ölçüyü teyit edip öyle söyleyelim. Yanlış açılmış bir delik tezgâhta geri alınmıyor.
