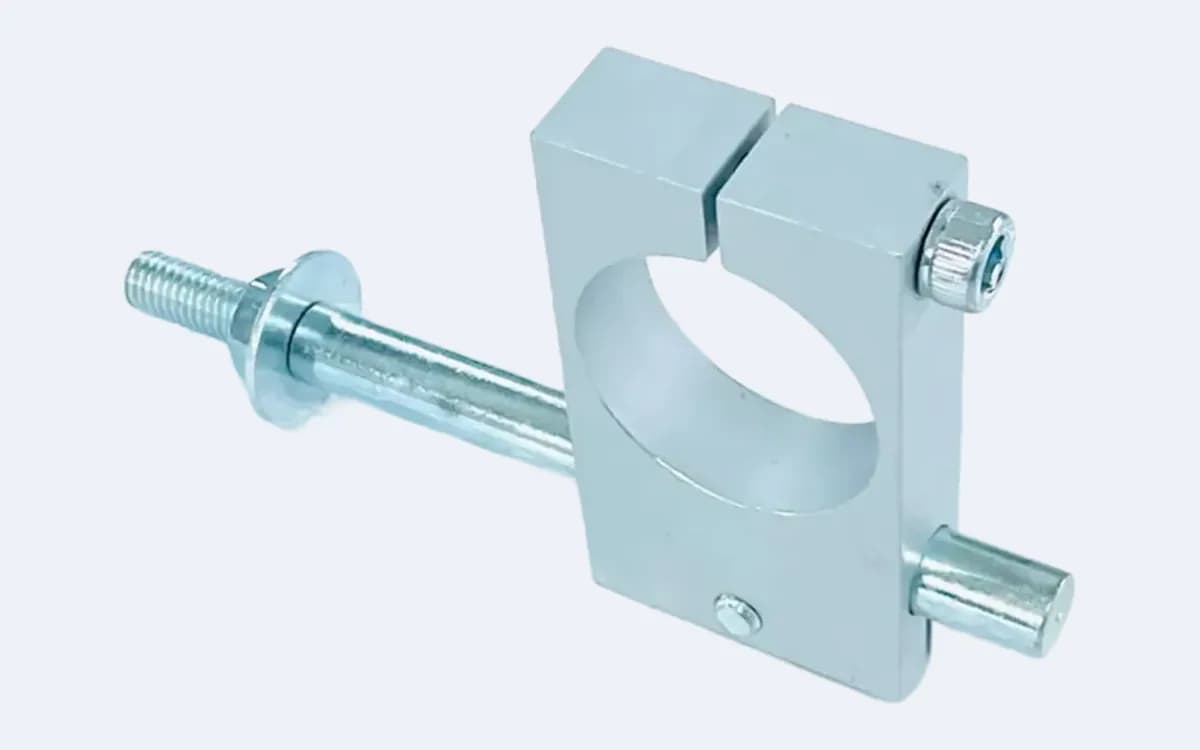

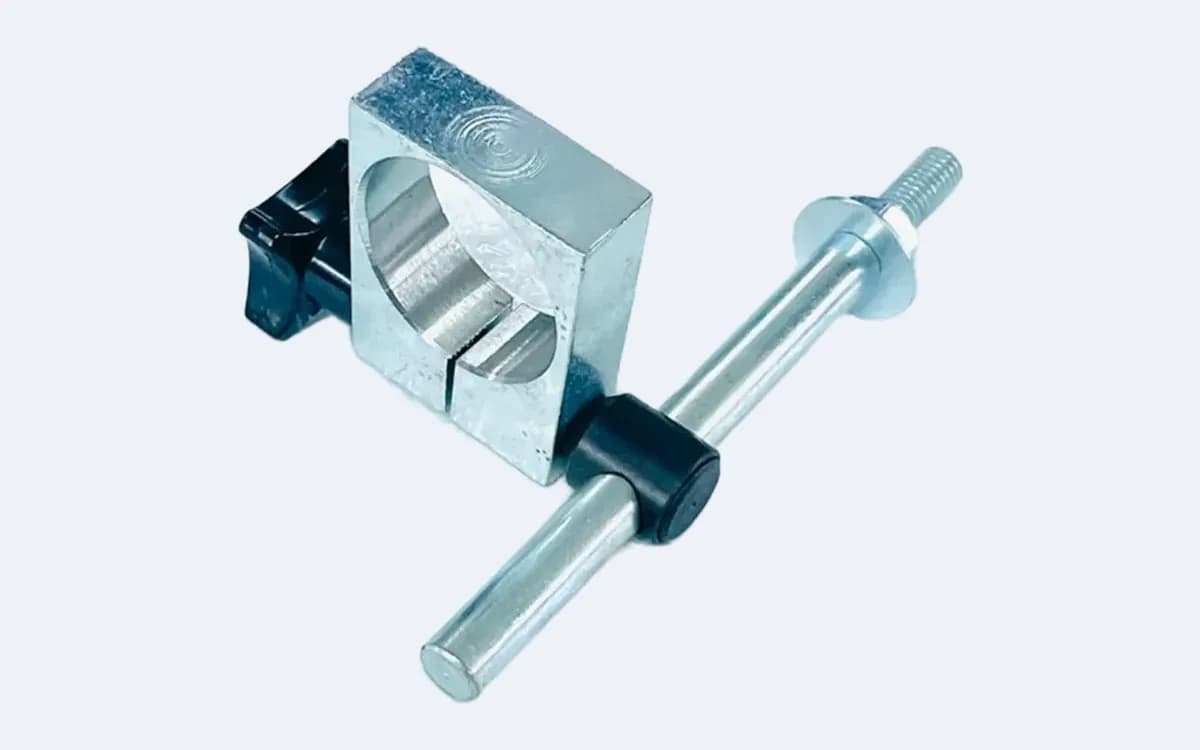

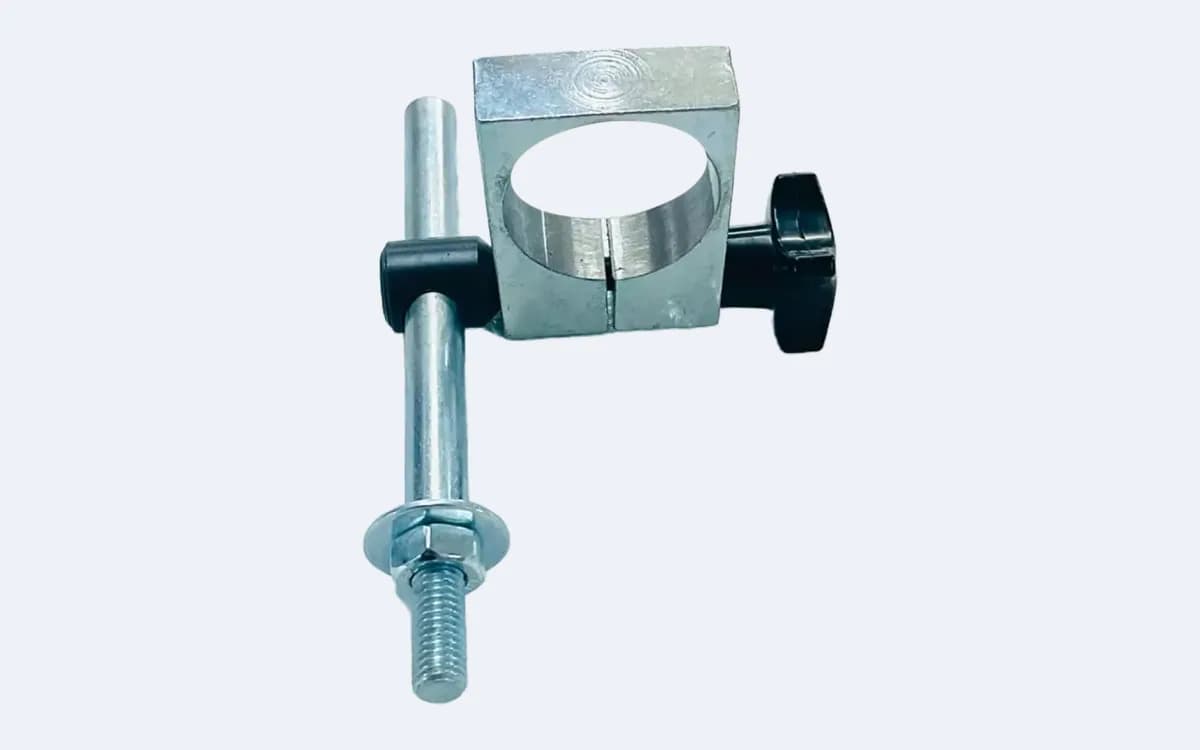

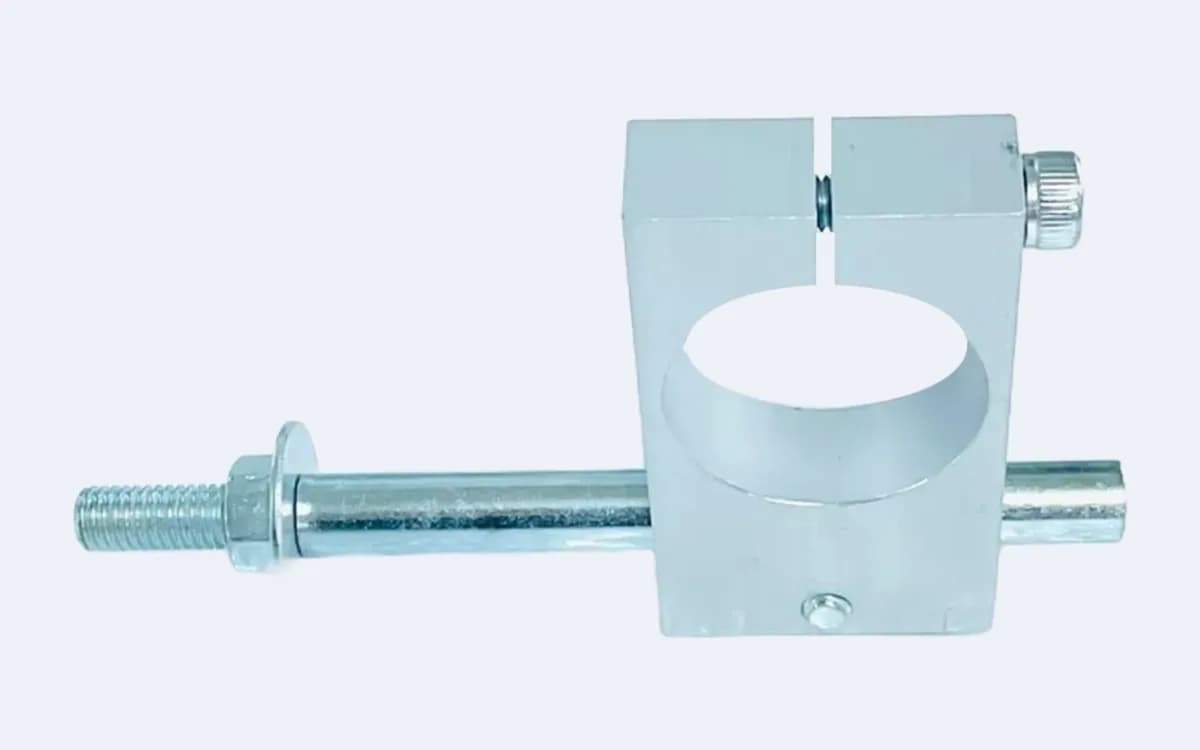

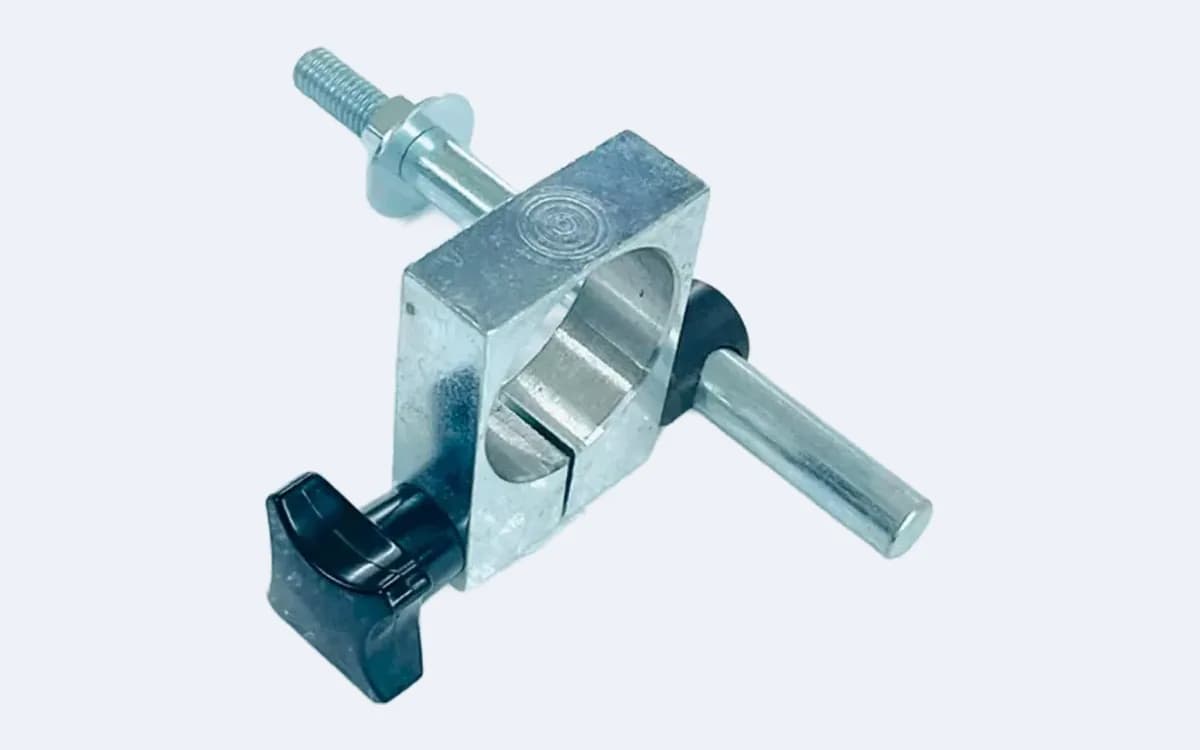

TB 35 Bağlantı Aparatı

Gövde çapı 35 mm olan on modele. Çizgi verenler iki seride toplanıyor — TM100L35, TM150L35, TM200L35 ve TN30L35, TN50L35, TN100L35, TN150L35 — üstüne daire çizen TOD100C35 ile TOD150C35 ve TM100L35'in yeşil sürümü. Katalogda 35 mm en güçlü modüllerin gövdesi; aparat da bu yüzden dört ölçünün en irisi.

Bağlantı aynı, ama bakacağınız şey değişiyor. Çizgi veren bir modülde gövdeyi yuvada döndürerek çizginin açısını tutturursunuz; daire verende döndürmenin çizime etkisi yok, önemli olan modülün baktığı yüzeye dik durması. Eğik durursa daire bozulup elipse dönüyor ve bunu ilk bakışta fark etmek zor — kaçıklık dairenin bir kenarını kalınlaştırarak belli ediyor. Aparatı sıkmadan önce yüzeyle arasındaki açıya bakın.

Gerekmiyor. Işığın rengi gövdenin ölçüsünü değiştirmiyor: TM100L35'in yeşil sürümü de TOD100C35'in yeşili de 35 mm gövdede ve ikisi de bu aparatla bağlanıyor. Katalogdaki iki yeşil modelin de bu çapta olması rastlantı değil, yeşil kaynak kırmızıya göre daha geniş bir gövde istiyor.

Değiştirmezsiniz. İki serinin ışığı ve gücü farklı, gövde çapı aynı: ikisi de 35 mm. Aparat seçiminde tek ölçüt gövde çapı olduğu için elinizdeki TB 35 yeni modülde de çalışır. Aynı şey tersine geçerli değil — 25 mm'lik bir modele geçerseniz aparat da TB 25 olmak zorunda.

Mercek yüzeyi için evet, gövdeyi yuvadan çıkarmaya gerek yok; hizayı bozmamak için zaten çıkarmamak gerekiyor. Sökülen her modül geri takıldığında yeniden ayarlanmak istiyor. Tozlu ortamda mercek önü haftada bir kuru ve yumuşak bir bezle siliniyor, çözücü kullanılmıyor. Yuvanın içine ve yarığa yağ kaçmasın: yağlanmış bir yuvada gövde sıkıldığı hâlde dönüyor.

Milin ucundaki dişli saplamanın geçeceği tek delik yeterli. Ölçüsünü burada yazmıyoruz — elinizdeki aparatın hangi yapılandırma olduğunu, montaj yerini ve modülün kodunu bildirin, ölçüyü teyit edip söyleyelim. 35 mm modüller dördün en ağırı; deliğin bir milim şaşması bu boyda modülün kendi ağırlığıyla yavaş yavaş sarkmasına yol açıyor.
