Bağlantı AparatlarıSTOK KODU : TLS - TB 12 APARAT
TB 12 Bağlantı Aparatı
Bağlantı aparatı modülün gövde çapına göre seçiliyor; TB 12, gövde çapı 12 mm olan modeller için. Modül sipariş edildiğinde çapına uyan aparat kutusunda gidiyor. Buradaki kayıt ikinci bir montaj noktası gerektiğinde ya da aparat yenilenmek istendiğinde, modülü yeniden sipariş etmeye gerek kalmasın diye.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Ürün bilgileri
Hangi Modellere Uyuyor
Katalogda 12 mm gövdeyle üretilen üç model var, üçü de MAX serisinden: çizgi veren MAX5L12, artı veren MAX5A12 ve nokta veren MAX5N12. Üçünün de gövdesi aynı ölçüde olduğu için tek aparat üçüne birden oturuyor.
On iki milimetre katalogdaki en ince gövde. Modülün sığdığı yer aparatın da sığması gereken yer demek; bu aparat dar yuvalara, kapak içlerine ve başka bir parçanın yanına sıkışan montaj noktalarına göre seçiliyor.
Montaj ve İkinci Tutuş Noktası
Aparat modülü tezgâha, makine gövdesine ya da kendi kurduğunuz bir profile sabitliyor. Seçim ölçüyle yapılıyor: gövde çapı 12 mm olan modelde TB 12 kullanılıyor, daha büyüğü boşluk bırakır, daha küçüğü gövdeye geçmez.
İkinci bir aparat ısmarlamanın en sık sebebi titreşim. Tek noktadan tutulan bir modül, presin ya da testerenin çalıştığı tezgâhta zamanla açı kaçırıyor; hattı gün içinde yeniden hizalamak gerekiyor. İki noktadan tutulduğunda bu kayma ortadan kalkıyor.
İkinci sebep taşıma: aynı modül iki ayrı tezgâhta dönüşümlü kullanılıyorsa her iki tezgâha birer aparat kurulup modül aralarında taşınıyor. Modül her seferinde aynı yuvaya oturduğu için hiza korunuyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TB 12 APARAT |
| DİĞER | |
| Uyduğu gövde çapı | 12 mm |

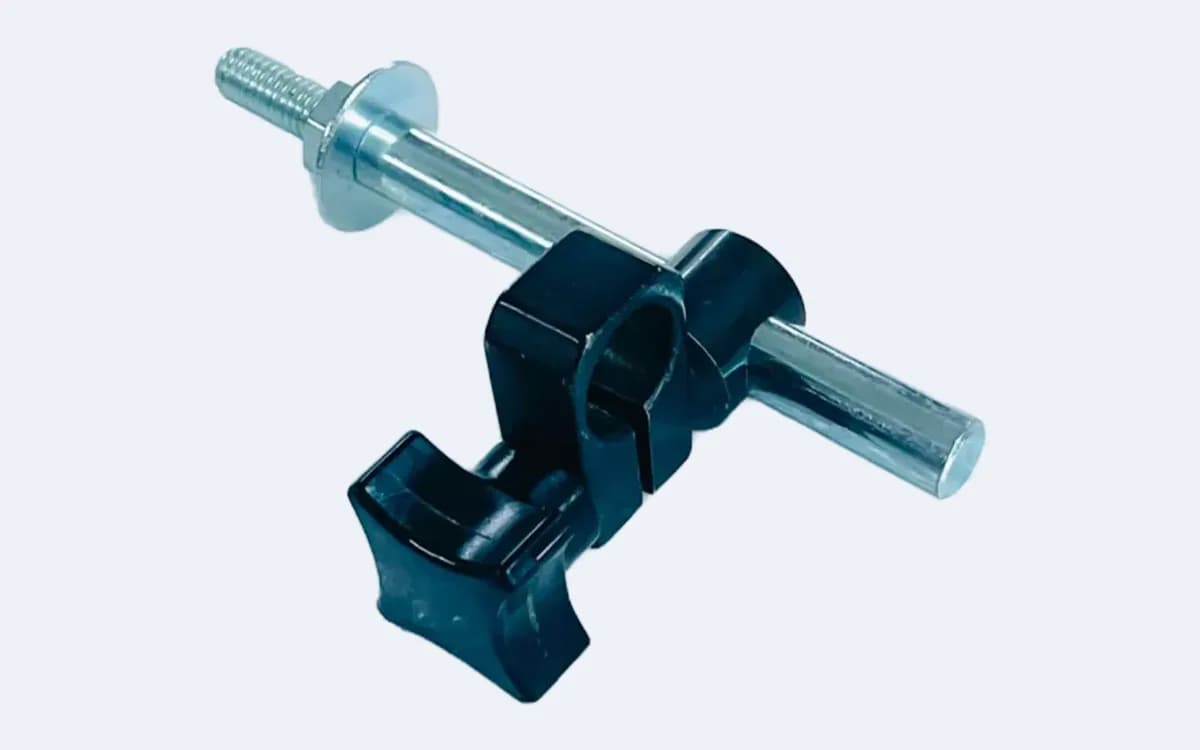

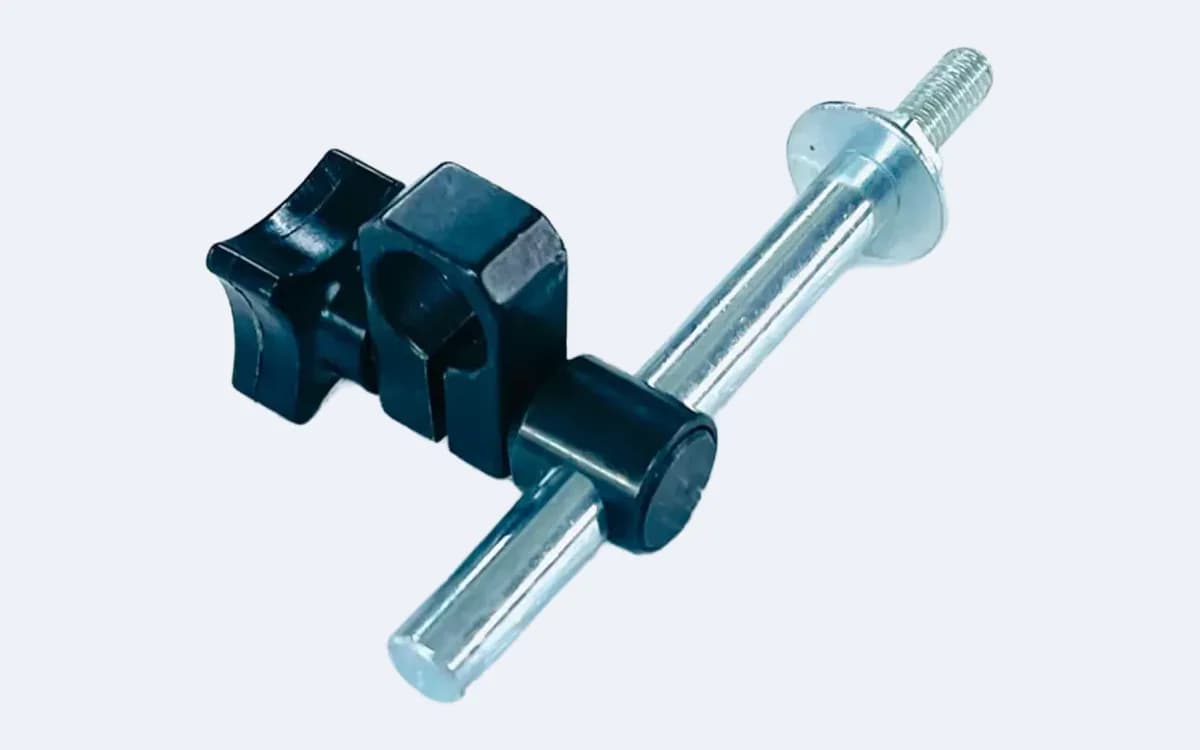

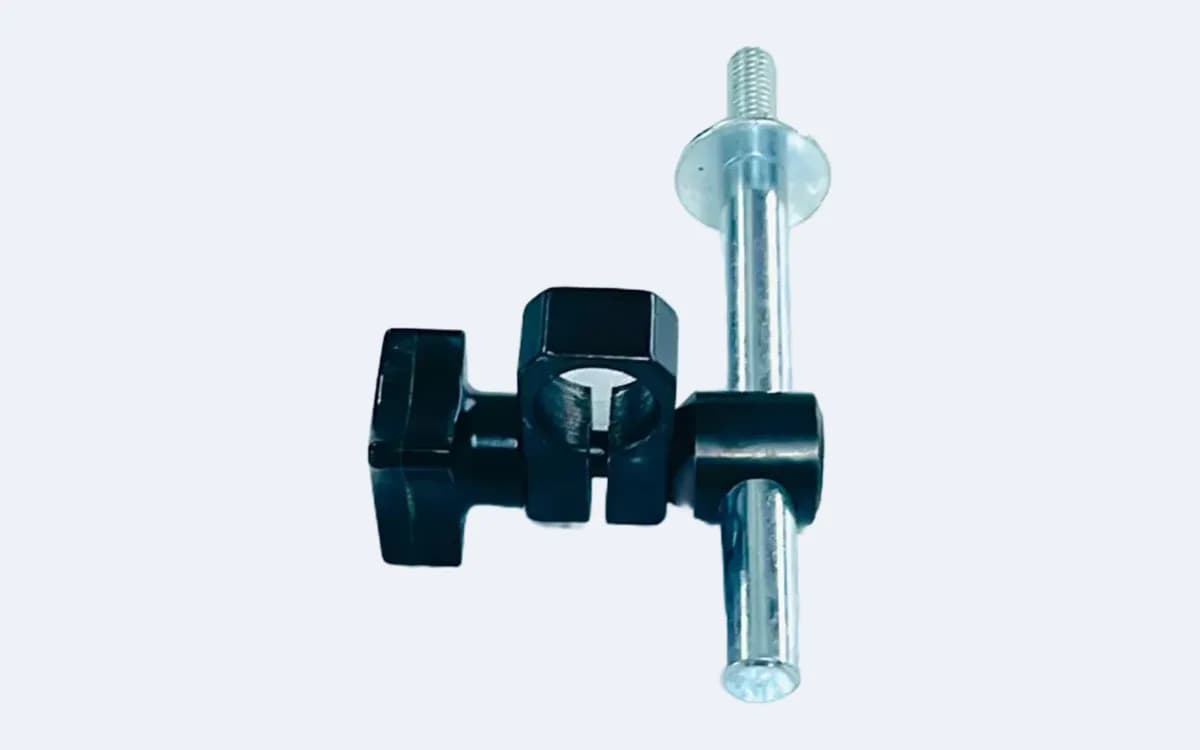

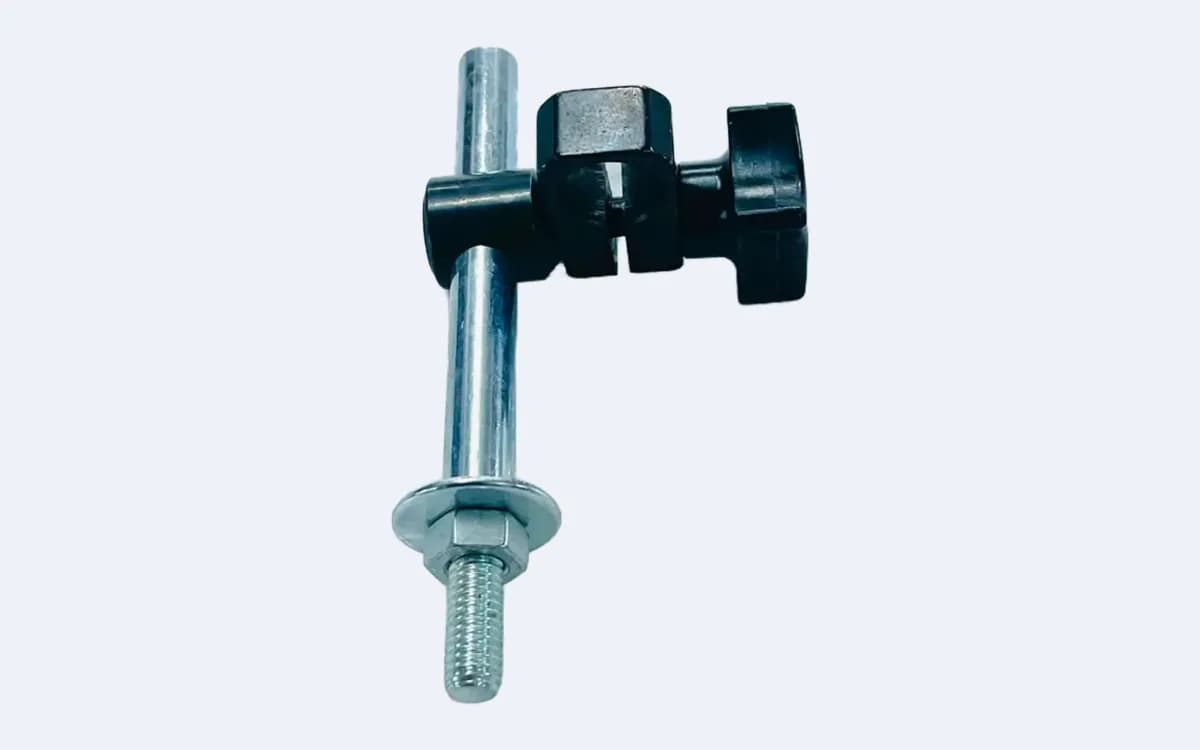

| Tip | Gövdeden kavramalı bağlantı aparatı — yarıklı kelepçe ve montaj mili |
| Kelepçe | Siyah polimer, yarıklı yuva ve gömme altı köşe somun |
| Sıkma | Elle sıkılan plastik başlıklı vida — alet gerekmiyor |
| Montaj mili | Çinko kaplı çelik düz mil, kelepçeye dik geçiyor |
| Montaj ucu | Pullu dişli saplama ve somun |
| Ayar | Kelepçe mil üzerinde döndürülüp sabitlenebiliyor |
| Kullanıldığı modeller | MAX5L12 · MAX5A12 · MAX5N12 |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
On iki milimetrelik gövdenin tercih edildiği, yerin dar olduğu montajlar:
- Medikal
Cihaz gövdesi içinde, hasta pozisyonlama noktasının üzerine.
- Seramik
Dekor tezgâhında baskı kafasının yanına, dar boşluğa.
- Cam
Küçük ebat kesim masasının kenar kızağına.
- Otomasyon
Kapalı panel içinde sensör hattının yanına.
- Kaynak
Punta tezgâhında torç gövdesine yakın montaj.
- Ambalaj
Küçük paketleme makinesinde kafa altına.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Sık sorulan
sorular
TB 12 Bağlantı Aparatı hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 19Bu aparat hangi modellere takılıyor?
Gövde çapı 12 mm olan modellere. Katalogda bu ölçüde üç modül var, üçü de MAX serisinden: çizgi veren MAX5L12, artı veren MAX5A12 ve nokta veren MAX5N12. Üçünün gövdesi aynı olduğu için tek aparat üçüne birden oturuyor.
Aparat modülle birlikte geliyor mu?
Geliyor. Yeni alınan her modülün kutusunda gövde çapına uyan aparat çıkıyor, ayrıca istemenize gerek yok. Burada listelenmesinin sebebi ikinci bir montaj noktası: aynı modül iki tezgâhta dönüşümlü kullanılıyorsa her taşımada sökülüp takılmak yerine ikinci bir aparat bırakılıyor.
16 mm gövdeli modülümde kullanabilir miyim?
Kullanamazsınız; o gövde için TB 16 gerekiyor. Kelepçenin yatağı 12 mm'ye göre açılmış — daha kalın bir gövde içine girmez, daha ince bir gövde ise boşluk yapar. Boşluklu bir tutuş tezgâh titredikçe hizayı kaydırır ve bu genellikle günler sonra, işin neden tutmadığı araştırılırken fark edilir.
Sıkmak için alet gerekiyor mu?
Modülü kavrayan kelepçe için gerekmiyor; plastik başlık elle sıkılıyor, modülü değiştirmek ya da yönünü düzeltmek için tezgâhtan takım aramaya gerek kalmıyor. Aparatı makineye sabitleyen dişli saplama içinse anahtar gerekiyor.
Modülü taktıktan sonra yönünü ayarlayabilir miyim?
Ayarlayabilirsiniz. Plastik başlık gevşetildiğinde kelepçe mil üzerinde dönüyor ve modül kendi ekseninde çevrilebiliyor; çizgi lazerde ışığın yatay mı dikey mi düşeceği bu çevirmeyle belirleniyor. İstenen yer bulununca başlık elle sıkılıyor.
Tezgâhıma sabitlemek için nasıl bir delik açmam gerekiyor?
Aparat, ucundaki dişli saplamadan pul ve somunla bağlanıyor; yani sabitleneceği yerde saplamanın geçeceği bir delik olması yeterli. Deliğin ölçüsünü vermiyoruz çünkü modele göre değişiyor — montaj yapacağınız yeri ve modülün kodunu bildirin, ölçüyü teyit edelim. Yanlış ölçüde açılmış bir delik tezgâhta geri alınmıyor.
