MAX SERİSİSTOK KODU : TLS - MAX5635 - A12

Artı Lazer MAX5A12 Lazer Modülü

MAX5A12, MAX serisinden 5 mW gücünde, 635 nm kırmızı ışıklı artı lazer modülü. Birbirine dik iki çizgi düşürüyor; kesişme noktası parçanın oturacağı yeri iki eksende birden işaretliyor. Gövde çapı 12 mm, koruma sınıfı IP 67, besleme 3,2 V. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.

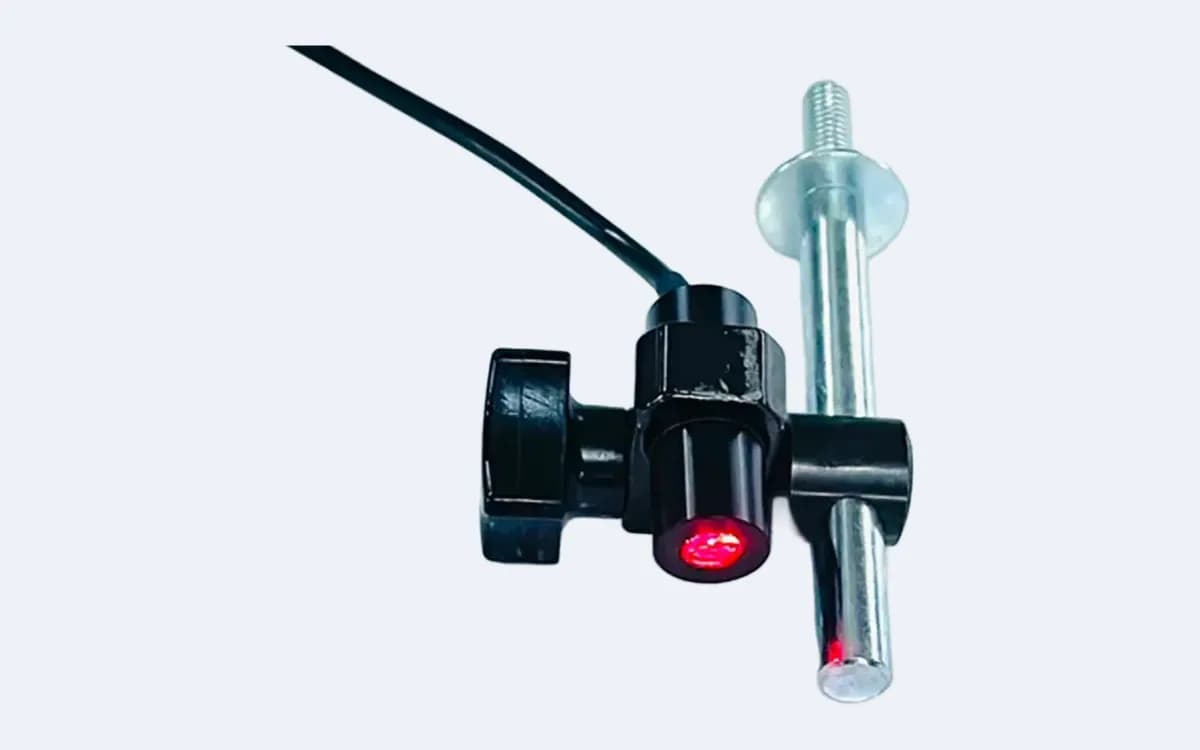

MAX5A12 artı lazer önden, lazer açıkken — lens penceresinde kırmızı ışık, sıkma topuzu solda, montaj mili sağda

1 / 5

BU ÜRÜNÜ PAYLAŞ

Kaç adet istiyorsunuz?Teklif Sepetine Ekle

Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.

Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.

Garanti: 1 yıl
Teslim: Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
Teklife dönüş: Aynı gün
Kargo: Anlaşmalı kargo ile düşük gönderim maliyeti

Kutuda ne var

Artı Lazer MAX5A12 Lazer Modülü
AdaptörHer modelle
TB 12 Bağlantı Aparatı12 mm gövdeye

Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.

Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.

Dar Yuvaya Giren Artı İşareti

MAX5A12'yi katalogdaki diğer artı modüllerinden ayıran şey gövde çapı: 12 mm. Artı işareti veren TEC serisi 16 mm gövdeyle başlıyor. Bu model, yuvası dar makine kafalarına ve hazır delikli tutuculara ara parça gerektirmeden oturuyor.

Verdiği işaret bir çizgi değil, kesişen iki çizgi. Delinecek deliğin merkezi, parçanın oturacağı köşe ya da kaynak ağzının buluşma yeri gibi "tam şurası" demek gereken işlerde operatör iki ayrı ölçü almak yerine tek işarete bakıyor.

IP 67 Gövde ve 3,2 V Besleme

Koruma sınıfı IP 67: toza tam kapalı, geçici su temasına dayanıklı. Talaşlı imalatta uçan toz ve soğutma sıvısının sıçraması modülün içine geçmiyor. Sürekli su püskürtülen bir yıkama hattı söz konusuysa IP 68 künyeli TS, TN ya da TM serisine bakmak gerekiyor.

Besleme 3,2 V; çoğu hatta mevcut kart gerilimine bağlanıyor, ayrı güç ünitesi gerekmiyor. Işık 635 nm kırmızı ve 5 mW optik güçte — kapalı tezgâh ile kısa mesafe için ayarlanmış bir kademe. Katalog ömrü 10.000 saat.

TEKNİK ÖZELLİKLERArtı Lazer MAX5A12 Lazer Modülü
TANIM
Stok kodu	TLS - MAX5635 - A12
Ürün serisi	Max Serisi
OPTİK
Işın tipi	Artı
Lazer rengi	635 nm / Kırmızı
Optik çıkış gücü	5 mW
Lazer sınıfı	3R
ELEKTRİK VE GÖVDE
Çalışma gerilimi	3,2 V
Gövde çapı	12 mm
Koruma sınıfı	IP 67
Çalışma ömrü	10.000 Saat

Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92

Artı işareti iki ölçünün kesiştiği yeri gözle görünür kılıyor; modül şaseye ya da hareketli mafsala sabitlenip hedefi tezgâhın üstüne düşürüyor:

Kaynak
Punta kaynağında elektrotun ineceği nokta parça üstünde işaretleniyor, operatör parçayı işarete oturtup tetikliyor.
Metal
Matkap tezgâhında delik merkezi; parlak sacda bile 635 nm kırmızı ışığın kesişimi ayırt ediliyor.
Mermer
Plaka kesim öncesi ortalanırken artının kolları plakanın iki kenarına paralel tutuluyor.
Seramik
Sırlı yüzeyde desen merkezinin bulunması, baskı öncesi hizalama.
Ambalaj
Kutu merkezinin bulunması, etiket ve baskı kafasının ortalanması.
Otomasyon
Robot kolunun tutma noktasını doğrulamak için sabit referans.
Ağaç
Kalıbın tezgâha oturtulması, zıvana merkezinin işaretlenmesi.
Tekstil
Serim masasında kesim köşesinin iki eksende işaretlenmesi.

Bu modele uyan ekipmanlar

Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.

24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.

Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.

Tüm ekipmanlar

Stok koduTLS - ADAPTOR

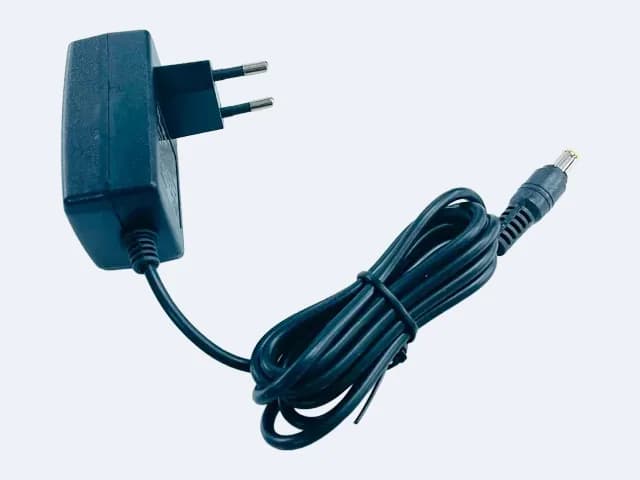

Adaptör

Şebeke gerilimini modülün çalıştığı doğru akıma çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.

5 Kere İncelendi

Stok koduTLS - KABLO

24V Devre Kablosu

Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a

13 Kere İncelendi

Stok koduTLS - TB 12 APARAT

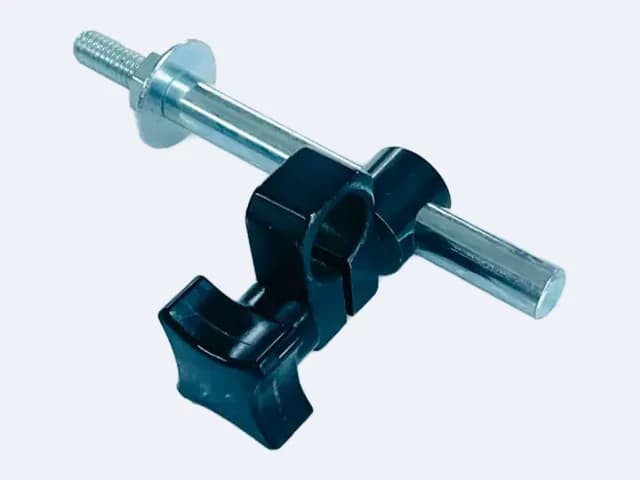

TB 12 Bağlantı Aparatı

12 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.

4 Kere İncelendi

Sepete eklediğinizde ne oluyor?

Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.

01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.

Artı Lazer kategorisinden

Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.

Tümünü gör

TEC10A16 artı lazer yatay duruşta — tırtıklı odak başlığı solda, kablo sağda, siyah tutucu ve cıvatalı montaj mili altta

Stok koduTLS - TEC10635 - A16

Artı Lazer TEC10A16 Lazer Modülü

Tezgâh aydınlatması altında okunan 10 mW artı; iş parçasının sıfır noktasını gösteriyor.

10 mW · 635 nm13 Kere İncelendi

TEC20A16 artı lazer arka yüzden — kablo solda, tırtıklı odak başlığı sağda, sıkma topuzu tutucunun altında

Stok koduTLS - TEC20635 - A16

Artı Lazer TEC20A16 Lazer Modülü

Parlak sacda ve koyu dökümde kesişimi kaybolmayan 20 mW artı; matkap ve pres tezgâhları için.

20 mW · 635 nm6 Kere İncelendi

TEC30A16 artı lazer dik duruşta önden — lens ucu yukarıda, montaj mili solda, sıkma topuzu sağda, kablo aşağıda

Stok koduTLS - TEC30635 - A16

Artı Lazer TEC30A16 Lazer Modülü

Bir metreyi aşan montaj mesafelerinde kesişimi koruyan 30 mW kademe; yüksek tavanlı holler için.

30 mW · 635 nm11 Kere İncelendi

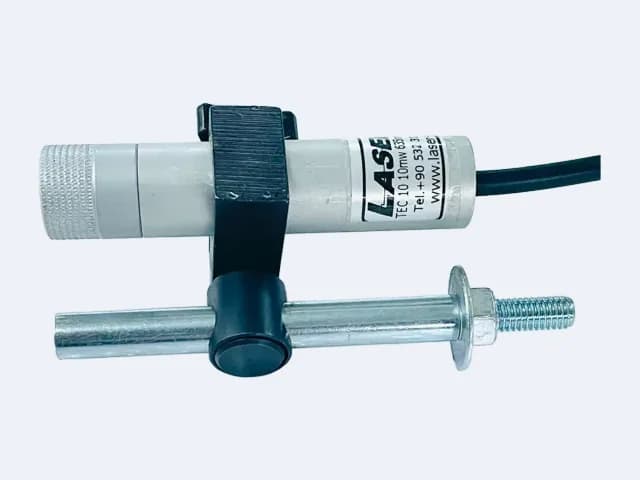

TEC50A16 artı lazer yatay duruşta — düz lens ucu solda, kablo sağda, cıvatalı montaj mili gövdenin altında

Stok koduTLS - TEC50635 - A16

Artı Lazer TEC50A16 Lazer Modülü

16 mm serinin tepe kademesi; gün ışığı alan hollerde ve en uzun mesafede okunan 50 mW artı.

50 mW · 635 nm11 Kere İncelendi

TEC5A16 artı lazer dik duruşta önden — lens ucu yukarıda, montaj mili solda, sıkma topuzu sağda, kablo aşağıda

Stok koduTLS - TEC5635 - A16

Artı Lazer TEC5A16 Lazer Modülü

TEC serisinin giriş kademesi; 16 mm standart gövde, kapalı tezgâhta iki eksenli merkezleme.

5 mW · 635 nm5 Kere İncelendi

Sık sorulan
sorular

Artı Lazer MAX5A12 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.

DOĞRUDAN SORUN0532 316 51 92

Artı işaretini neden tek çizgiye tercih edeyim?

Çizgi tek eksende hizalıyor, artı iki ekseni birden veriyor. Delinecek deliğin merkezi, parçanın oturacağı köşe ya da kaynak ağzının kesişimi gibi "tam şurası" demek gereken işlerde artı doğrudan noktayı gösteriyor.

IP 67 hangi ortam için yeterli?

Toza tam kapalı, geçici su temasına dayanıklı demek. Talaşlı imalat ve tozlu atölye için yeterli; sürekli su püskürtülen bir yıkama hattı söz konusuysa IP 68 künyeli TS, TN ya da TM serisine bakın.

5 mW artı, 16 mm'lik TEC serisine göre nerede kalıyor?

Işık gücü aynı kademeden açılıyor — TEC serisi de 5 mW'tan başlıyor. Fark gövdede: MAX 12 mm ile daha dar yuvaya giriyor, TEC 16 mm gövdesiyle 50 mW'a kadar çıkıyor. Yeriniz darsa MAX, güç gerekiyorsa TEC.

Fiyatı ne kadar?

Sitede fiyat yazmıyoruz. Fiyat adede ve istenen aparatlara göre değişiyor; sepete ekleyip teklif isterseniz seçimlerinizle birlikte yazılı olarak dönüyoruz.

Modülü nasıl besleyeceğim?

Künyeye göre 3,2 V ile çalışıyor; çoğu hatta mevcut beslemeye bağlanabiliyor. Uygun bir kaynak yoksa güç kaynağı, kablo ve konnektörü modülle birlikte isteyebilirsiniz; sepetteki ürün notuna yazmanız yeterli.
