TEC SERİSİSTOK KODU : TLS - TEC20635 - A16
Artı Lazer TEC20A16 Lazer Modülü
TEC20A16, TEC serisinden 20 mW gücünde, 635 nm kırmızı ışıklı artı lazer modülü. Birbirine dik iki çizgi düşürüyor; kesişme noktası parçanın oturacağı yeri iki eksende birden işaretliyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TEC10A16 (10 mW), bir üstü TEC30A16 (30 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Kutuda ne var
- AdaptörHer modelle
- Bağlantı KablosuHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Ürün bilgileri
Yüzey Rengi Okunurluğu Nasıl Değiştiriyor
Aynı lazer, parlak paslanmaz sacda ve kumlanmış koyu dökümde aynı görünmüyor. Parlak yüzey ışığı yansıtıp dağıtıyor, koyu ve mat yüzey ise yutuyor. İki durumda da çizgi zayıflıyor; fark, kaybın yönünde.
TEC20A16'nın 20 mW kademesi bu iki uç arasındaki payı kapatmak için kullanılıyor. Tek tip malzeme işleyen bir hatta 10 mW yeterli olabilir; sac, döküm ve boyalı parçanın aynı tezgâhtan geçtiği yerlerde 20 mW daha güvenli bir seçim.
Montaj: 16 mm Yuva ve Tek Besleme

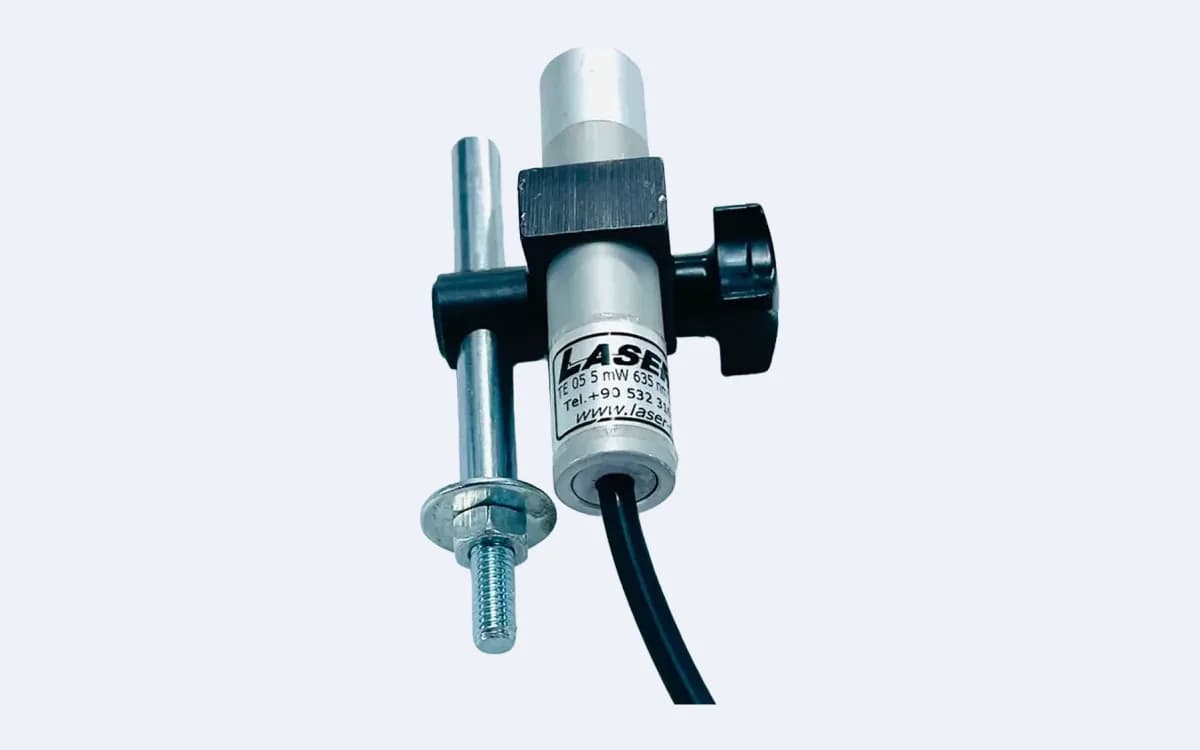

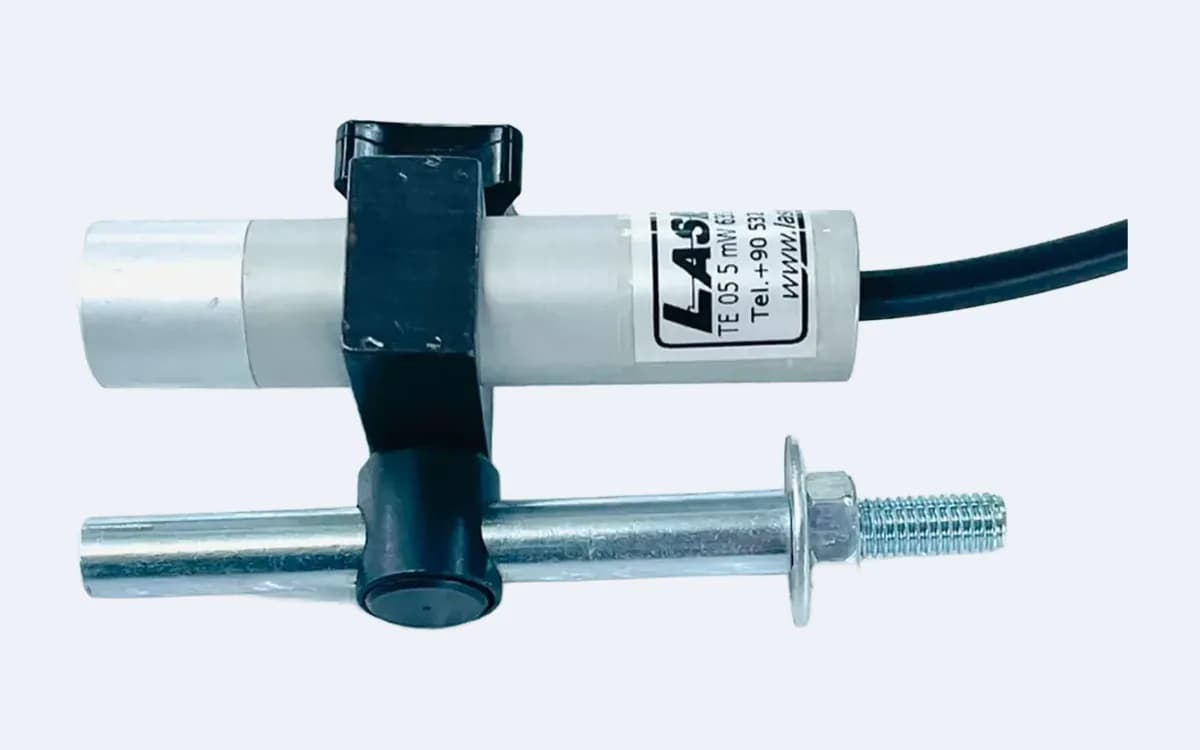

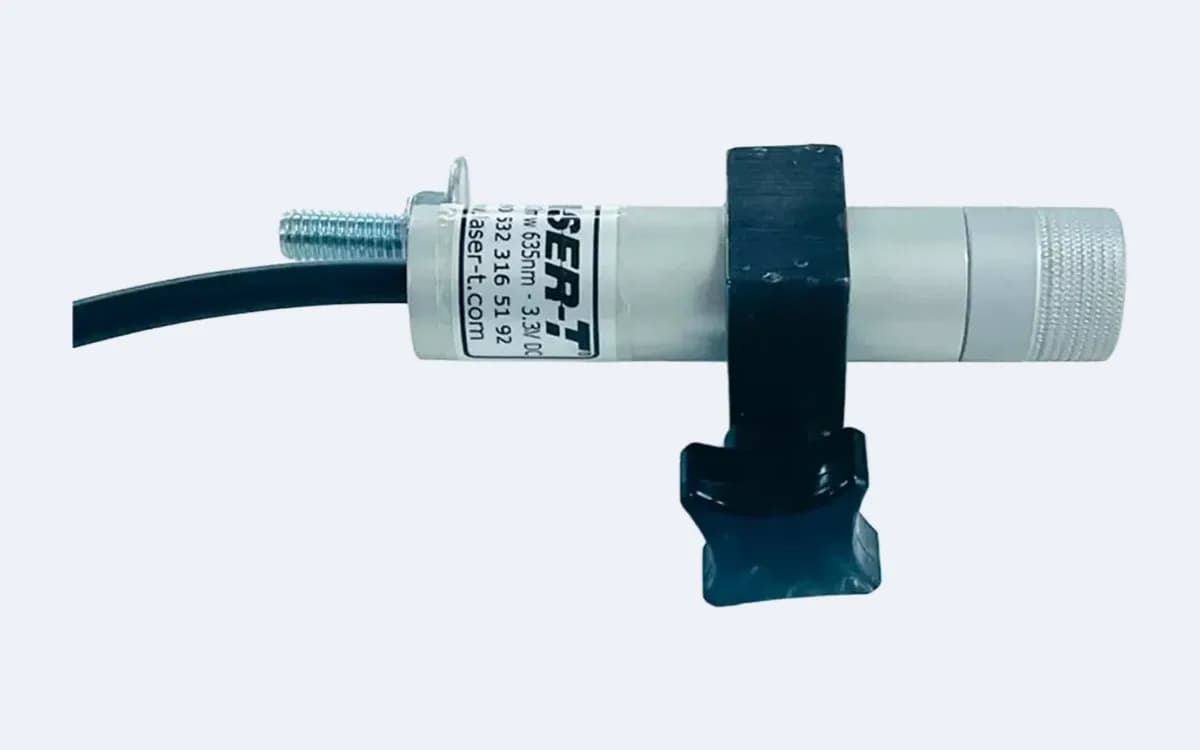

Modül 16 mm çapında; matkap tezgâhının boğazına, pres gövdesine ya da sütuna geçirilen standart kelepçeyle sabitleniyor. Kesişimin mil eksenine oturması için tutucu ayarlandıktan sonra modül tekrar sökülse bile aynı yere geri takılıyor.
Besleme 3,2 V doğru gerilim. Tezgâhta uygun bir çıkış yoksa güç kaynağı, kablo ve konnektör modülle birlikte gönderiliyor; koruma sınıfı IP 63 olduğu için kablo çıkışının yukarı bakmayacak şekilde bağlanması öneriliyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TEC20635 - A16 |
| Ürün serisi | TEC Serisi |
| OPTİK | |
| Işın tipi | Artı |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 20 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Gövde malzemesi | Ekstra Güçlendirilmiş Endüstriyel Alaşım |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
Farklı malzemelerin aynı tezgâhtan geçtiği, kesişimin her parçada okunması gereken işler:
- Metal
Matkap ve pres tezgâhında delik ve zımba merkezinin işaretlenmesi.
- Kaynak
Ağız kesişiminin parlak paslanmaz yüzeyde belirlenmesi.
- Mermer
Koyu renkli plakada kesim merkezinin bulunması.
- Ambalaj
Karton ve oluklu mukavvada baskı merkezinin ayarlanması.
- Ağaç
Koyu kaplamada ve açık MDF'de aynı modülle delik merkezi işaretleme.
- Otomasyon
Renkli parça geçen konveyörde sabit merkez referansı.
- Seramik
Sırlı ve mat yüzeyde baskı hizasının doğrulanması.
- Tekstil
Koyu kumaşta kesim ölçüsünün kesişim noktasıyla işaretlenmesi.
Bu modele uyan ekipmanlar
Adaptör, bağlantı kablosu ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
Bağlantı Kablosu
Modül ile besleme arasındaki kablo — her lazer modülünün kutusunda standart gidiyor.
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Artı Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - A12
Artı Lazer MAX5A12 Lazer Modülü
Kataloğun en dar artı modülü: 12 mm gövde, IP 67 koruma, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nmHemen İncele
Stok koduTLS - TEC10635 - A16
Artı Lazer TEC10A16 Lazer Modülü
Tezgâh aydınlatması altında okunan 10 mW artı; iş parçasının sıfır noktasını gösteriyor.
10 mW · 635 nmHemen İncele
Stok koduTLS - TEC30635 - A16
Artı Lazer TEC30A16 Lazer Modülü
Bir metreyi aşan montaj mesafelerinde kesişimi koruyan 30 mW kademe; yüksek tavanlı holler için.
30 mW · 635 nmHemen İncele
Stok koduTLS - TEC50635 - A16
Artı Lazer TEC50A16 Lazer Modülü
16 mm serinin tepe kademesi; gün ışığı alan hollerde ve en uzun mesafede okunan 50 mW artı.
50 mW · 635 nmHemen İncele
Stok koduTLS - TEC5635 - A16
Artı Lazer TEC5A16 Lazer Modülü
TEC serisinin giriş kademesi; 16 mm standart gövde, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nmHemen İncele
Sık sorulan
sorular
Artı Lazer TEC20A16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 1920 mW artı hangi ortam için?
Aydınlığın kontrol edilemediği üretim alanları ve orta koyulukta yüzeyler için. Ambalaj, mermer ve metal işleme hatlarında bu kademe sık isteniyor. Aynı 16 mm gövdede 30 ve 50 mW da bulunuyor; kademeyi yükseltmek montajı değiştirmiyor.
Gövde 16 mm; montaj için ne kadar yer gerekiyor?
Silindirik gövdeyi saracak bir kelepçe ya da yuva yeterli. Hazır yeriniz yoksa sabitleme aparatını da teklife ekliyoruz. Artıda iki kolun tezgâh eksenleriyle çakışması gerektiği için tutucunun döndürülebilir olması işi kolaylaştırıyor.
Uzun süre açık kalırsa sorun olur mu?
TEC serisi sürekli çalışmak üzere üretiliyor. Kapalı bir pano içine gömülecekse ısının birikmemesi için havalandırmayı hesaba katın. Künyedeki 10.000 saatlik ömür de kesintisiz çalışma varsayımıyla veriliyor.
Aynı gücün çizgi ve nokta hâli var mı?
Var. 20 mW çizgi TE ve TS serilerinde, 20 mW nokta TED serisinde sunuluyor. Şekli işinize göre seçiyorsunuz, güç kademesi aynı kalıyor. Hat hizalıyorsanız çizgi, tek yer gösteriyorsanız nokta, iki ekseni kesiştiriyorsanız artı doğru seçim.
Parlak ya da yansıtan bir yüzeyde artı okunur mu?
Mat ve orta koyulukta yüzeyde 20 mW kırmızı artı rahat okunuyor. Cilalı taşta ya da parlak metalde ışığın bir kısmı yansıdığı için kesişim sönük görünebiliyor; bunu çoğu zaman montaj açısı çözüyor. Yüzeyinizden numune gönderirseniz modülü onun üstünde deniyoruz.
