TEC SERİSİSTOK KODU : TLS - TEC30635 - A16

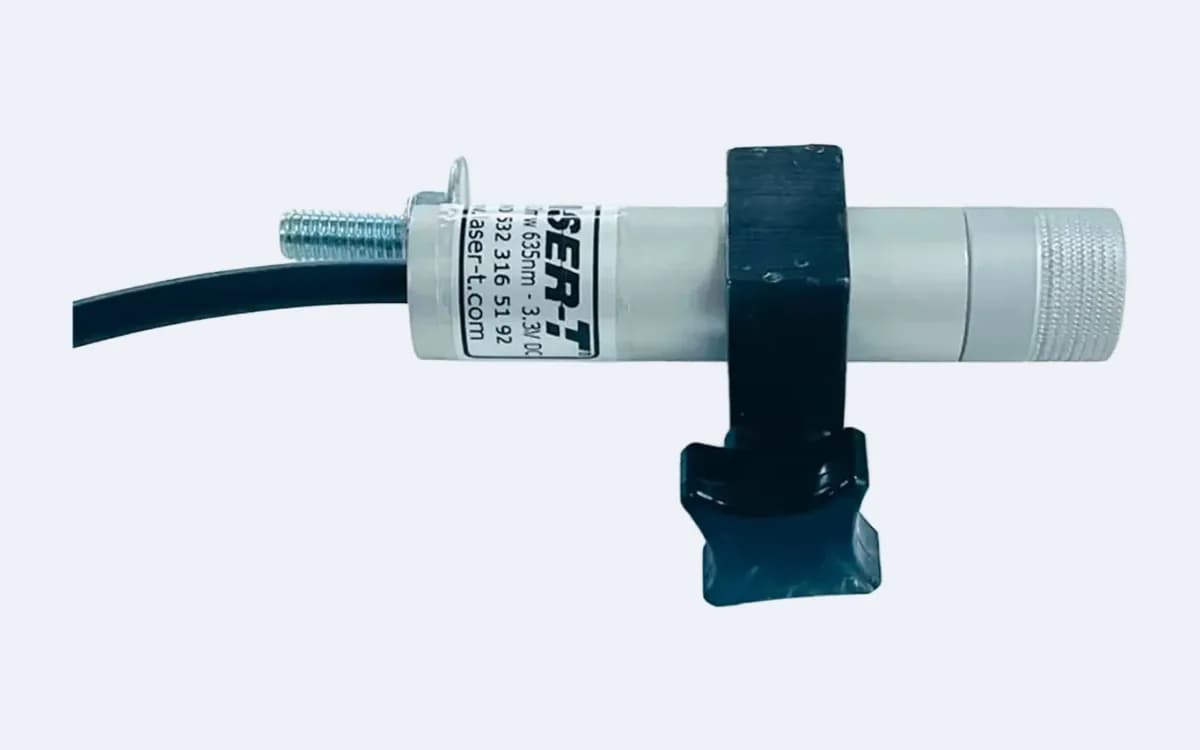

Artı Lazer TEC30A16 Lazer Modülü
TEC30A16, TEC serisinden 30 mW gücünde, 635 nm kırmızı ışıklı artı lazer modülü. Birbirine dik iki çizgi düşürüyor; kesişme noktası parçanın oturacağı yeri iki eksende birden işaretliyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TEC20A16 (20 mW), bir üstü TEC50A16 (50 mW). En çok ambalaj, mermer ve otomasyon işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Artı Lazer TEC30A16 Lazer Modülü
- AdaptörHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Mesafe Arttıkça Ne Oluyor
Lazer çizgisi uzaklaştıkça yayılıyor; aynı ışık daha geniş bir alana dağıldığı için birim alana düşen parlaklık azalıyor. Kırk santimde keskin duran bir kesişim, bir buçuk metrede soluk ve kalın görünüyor.
TEC30A16'nın 30 mW kademesi bu kaybı karşılamak için var. Modülün tavana ya da yüksek bir köprüye bağlandığı, işaretin tezgâh yüzeyine bir metreden uzağa düştüğü düzeneklerde kesişim okunabilir kalıyor.
Kademeyi Seçerken Bakılacak İki Şey
İlki mesafe: modül ile yüzey arası bir metreyi geçiyorsa 30 mW alt sınır kabul ediliyor. İkincisi ortam ışığı; çatı pencereli, gün ışığı alan holler kapalı bir atölyeden kat kat parlak oluyor ve çizgiyi bastırıyor.
İki koşul birden ağırsa, yani hem uzak hem çok aydınlıksa, aynı gövdedeki 50 mW kademesine çıkmak gerekiyor. Sektör listesi bu modelde altı dalla sınırlı: kaynak ve seramik gibi yakın mesafeli işlerde daha düşük kademeler tercih ediliyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TEC30635 - A16 |
| Ürün serisi | TEC Serisi |
| OPTİK | |
| Işın tipi | Artı |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 30 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Modülün yüzeye uzaktan baktığı, tavan ya da köprü montajlı düzenekler:
- Metal
Büyük tabla üstünde parça oturtma, geniş sac levhada merkez işaretleme.
- Mermer
Büyük ebat plakanın köprülü kesim masasında ortalanması.
- Otomasyon
Geniş konveyör üstünde paketin merkezden geçişinin denetlenmesi.
- Ambalaj
Paletleme istasyonunda kolinin palet merkezine oturtulması.
- Ağaç
Geniş panel tezgâhında kesim merkezinin uzaktan işaretlenmesi.
- Tekstil
Uzun serim masasında pastal merkezinin belirlenmesi.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
3 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Artı Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - A12
Artı Lazer MAX5A12 Lazer Modülü
Kataloğun en dar artı modülü: 12 mm gövde, IP 67 koruma, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC10635 - A16
Artı Lazer TEC10A16 Lazer Modülü
Tezgâh aydınlatması altında okunan 10 mW artı; iş parçasının sıfır noktasını gösteriyor.
10 mW · 635 nm13 Kere İncelendi
Stok koduTLS - TEC20635 - A16
Artı Lazer TEC20A16 Lazer Modülü
Parlak sacda ve koyu dökümde kesişimi kaybolmayan 20 mW artı; matkap ve pres tezgâhları için.
20 mW · 635 nm6 Kere İncelendi
Stok koduTLS - TEC50635 - A16
Artı Lazer TEC50A16 Lazer Modülü
16 mm serinin tepe kademesi; gün ışığı alan hollerde ve en uzun mesafede okunan 50 mW artı.
50 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC5635 - A16
Artı Lazer TEC5A16 Lazer Modülü
TEC serisinin giriş kademesi; 16 mm standart gövde, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Artı Lazer TEC30A16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9230 mW artıya ne zaman ihtiyaç oluyor?
Mesafe açıldıkça ve yüzey koyulaştıkça. Koyu mat metalde ve tavanı yüksek alanlarda, 20 mW'ın sönük kaldığı yerde 30 mW okunuyor. Emin değilseniz çalışma koşulunuzu yazın; hangi kademenin yeteceğini birlikte değerlendirelim.
Ambalaj hattında nasıl kullanılıyor?
Kutunun ya da paletin ortalanacağı yeri iki eksende birden gösteriyor; operatör kesişimi referans alıp yerleştiriyor. Bant hızı yüksekse parlaklık önem kazandığı için bu kademe tercih ediliyor.
Modül titreşimli makinede ayarını kaybeder mi?
Sabitleme doğru yapıldığında ayar korunuyor; belirleyici olan kelepçenin sıkılığı ve montaj yüzeyi. Titreşimin yüksek olduğu bir yere kuracaksanız söyleyin, sabitleme aparatını buna göre öneriyoruz.
Kurulumu siz yapıyor musunuz?
Evet. İsterseniz sahaya gelip montajı, açı ve konum ayarını yapıyor, operatöre kullanımını gösteriyoruz. Artı lazerde kolların tezgâh eksenleriyle çakışması ayrı bir ayar gerektirdiği için bu hizmet sık tercih ediliyor.
30 mW mı 50 mW mı, nasıl karar veririm?
Gövde ve besleme aynı, fark parlaklıkta. Orta mesafeli tezgâh ve hatlarda 30 mW yetiyor; tavanı yüksek bir alanda, uzun mesafede ya da çok koyu yüzeyde 50 mW seçiliyor. Mesafeyi ve yüzeyi yazarsanız gereğinden güçlü bir model önermeden söylüyoruz.
