TEC SERİSİSTOK KODU : TLS - TEC50635 - A16

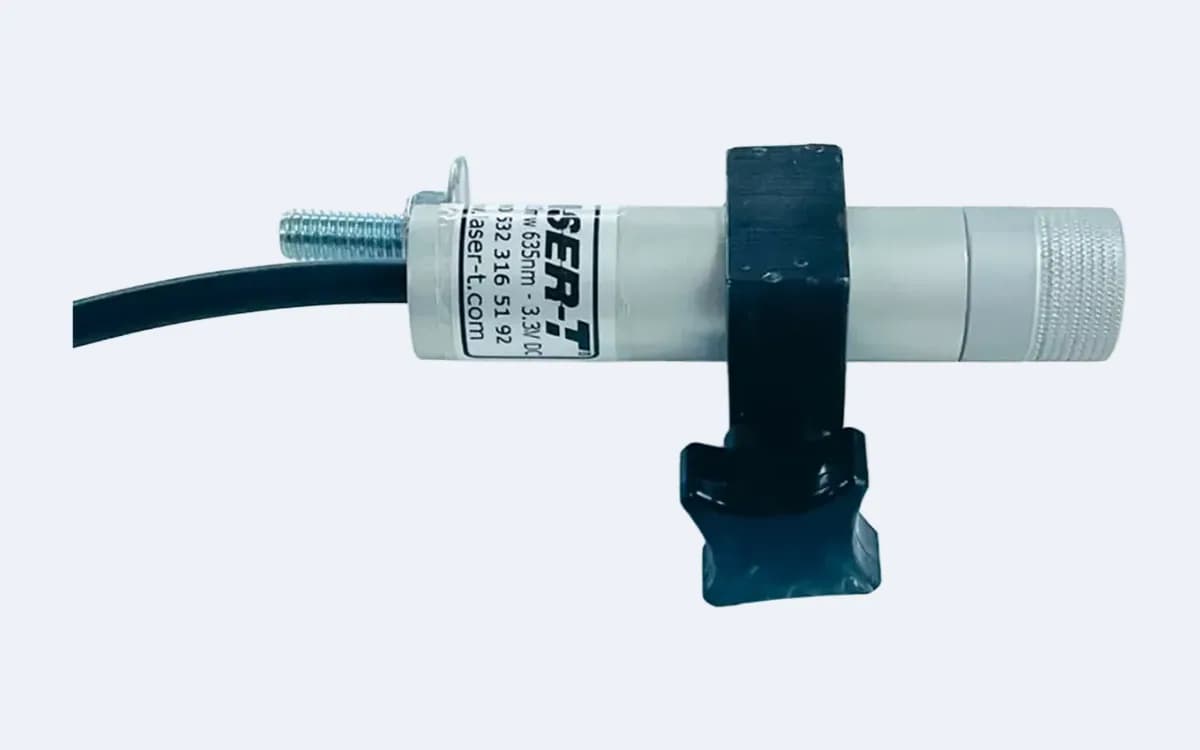

Artı Lazer TEC50A16 Lazer Modülü
TEC50A16, TEC serisinden 50 mW gücünde, 635 nm kırmızı ışıklı artı lazer modülü. Birbirine dik iki çizgi düşürüyor; kesişme noktası parçanın oturacağı yeri iki eksende birden işaretliyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. TEC serisinin en güçlü modeli; bir altı TEC30A16 (30 mW). En çok lojistik, ambalaj ve mermer işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Artı Lazer TEC50A16 Lazer Modülü
- AdaptörHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Serinin Tepesi ve Sınırı
TEC50A16, 16 mm gövdeli artı serisinin en güçlü modeli. Elli miliwatt, çatı penceresinden gün ışığı giren hollerde ve iki metreyi aşan montaj mesafelerinde kesişimin görünür kalmasını sağlıyor.
Bu kademenin üstüne çıkmak istendiğinde 16 mm gövde yetmiyor; ısının dağıtılması için daha büyük çap gerekiyor. Katalogda 100 mW ve üzeri güçler 25 ve 35 mm gövdeli çizgi serilerinde bulunuyor.
Bu Güçte Alınması Gereken Önlemler
Elli miliwatt düşük güçlü bir modül değil. Işına doğrudan bakılmaması, göz hizasında konumlandırılmaması ve çalışma alanına lazer uyarı levhası asılması gerekiyor. Ayarlama sırasında uygun dalga boyu filtreli koruyucu gözlük kullanılmalı.
Modül sabitlendikten sonra ışın aşağı doğru yönlendirilirse risk belirgin biçimde düşüyor. Yansıtıcı yüzeylerin ışın yolunda bulunmaması, özellikle parlak paslanmaz ve cam yüzeylerde önem taşıyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TEC50635 - A16 |
| Ürün serisi | TEC Serisi |
| OPTİK | |
| Işın tipi | Artı |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 50 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Gövde malzemesi | Ekstra Güçlendirilmiş Endüstriyel Alaşım |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Aydınlık ve geniş hacimli ortamlarda, uzaktan bakılan işaretler:
- Lojistik
Palet ve koli merkezinin yükleme alanında işaretlenmesi.
- Metal
Geniş tablalı tezgâhta uzak mesafeden parça oturtma.
- Otomasyon
Yüksek hızlı hatta paket merkezinin denetlenmesi.
- Mermer
Açık alanda ya da aydınlık holde büyük plakanın ortalanması.
- Ambalaj
Paletleme robotunun bırakma merkezinin doğrulanması.
- Ağaç
Büyük ebat panelin kesim merkezine getirilmesi.
- Tekstil
Geniş serim alanında merkez hattının işaretlenmesi.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
3 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Artı Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - A12
Artı Lazer MAX5A12 Lazer Modülü
Kataloğun en dar artı modülü: 12 mm gövde, IP 67 koruma, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC10635 - A16
Artı Lazer TEC10A16 Lazer Modülü
Tezgâh aydınlatması altında okunan 10 mW artı; iş parçasının sıfır noktasını gösteriyor.
10 mW · 635 nm13 Kere İncelendi
Stok koduTLS - TEC20635 - A16
Artı Lazer TEC20A16 Lazer Modülü
Parlak sacda ve koyu dökümde kesişimi kaybolmayan 20 mW artı; matkap ve pres tezgâhları için.
20 mW · 635 nm6 Kere İncelendi
Stok koduTLS - TEC30635 - A16
Artı Lazer TEC30A16 Lazer Modülü
Bir metreyi aşan montaj mesafelerinde kesişimi koruyan 30 mW kademe; yüksek tavanlı holler için.
30 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC5635 - A16
Artı Lazer TEC5A16 Lazer Modülü
TEC serisinin giriş kademesi; 16 mm standart gövde, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Artı Lazer TEC50A16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9250 mW TEC serisinin en üst kademesi; farkı ne?
Aynı 16 mm gövde ve aynı artı şekli, en parlak hâli. Lojistik depoları, tavanı yüksek üretim alanları ve koyu yüzeyler için seçiliyor. Bu kademeden yukarısı 16 mm gövdede bulunmuyor; daha fazlası gerekiyorsa gövde büyüyor.
Bu güçte hangi önlemler gerekiyor?
Işına doğrudan bakılmaması ve modülün göz hizasına kurulmaması esas. Montaj açısını buna göre ayarlıyoruz; kurulumu biz yaptığımızda operatöre de anlatıyoruz.
IP 63 bu güçte de geçerli mi?
Koruma sınıfı güçten bağımsız; TEC serisinin tamamı IP 63 künyesiyle sunuluyor. Islak ortam için IP 68 gövdeli TE, TS, TN ve TM serilerine bakmak gerekiyor; bunlar çizgi ışınlı.
Depoda ve lojistikte nereye kuruluyor?
Çoğunlukla tavana ya da raf ayağına, işaretlenecek yüzeye dik bakacak biçimde. Yeri ve yüksekliği iletirseniz uygun gücü ve montaj biçimini birlikte belirliyoruz.
Güç arttıkça gövde ya da besleme değişiyor mu?
Değişmiyor. TEC serisinin 5 mW'tan 50 mW'a kadar bütün modelleri 16 mm gövdede ve 3,2 V ile çalışıyor. Hattınızda daha düşük güçlü bir TEC modeli varsa 50 mW'a geçmek montaja ve beslemeye dokunmayı gerektirmiyor.
