Stok koduTLS - ADAPTOR
Adaptör
Şebeke gerilimini modülün çalıştığı doğru akıma çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.
5 Kere İncelendi
TEC SERİSİSTOK KODU : TLS - TEC10635 - A16

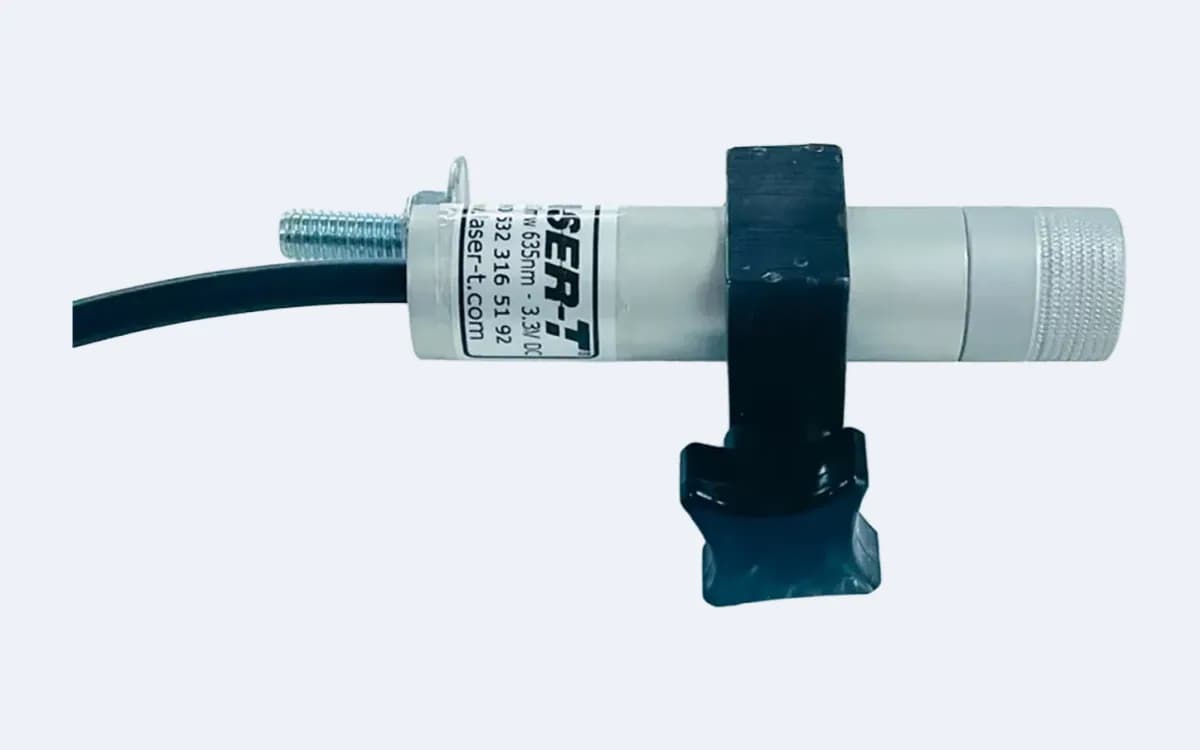

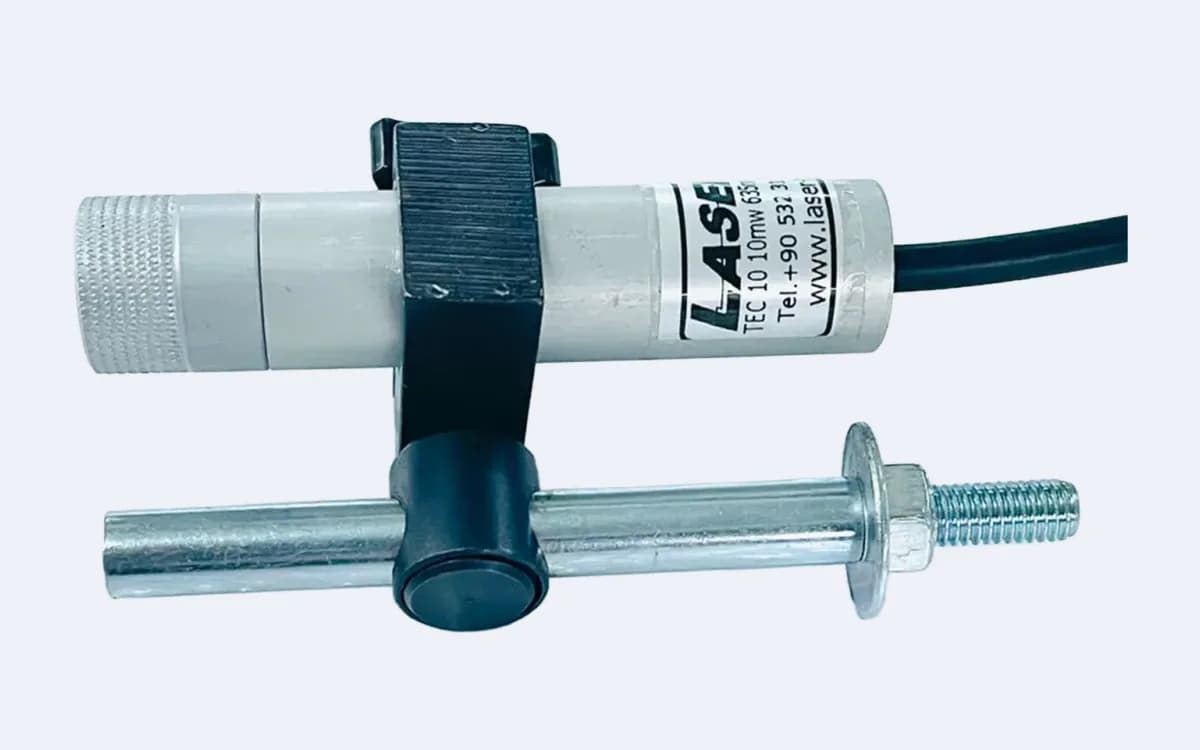

Artı Lazer TEC10A16 Lazer Modülü
TEC10A16, TEC serisinden 10 mW gücünde, 635 nm kırmızı ışıklı artı lazer modülü. Birbirine dik iki çizgi düşürüyor; kesişme noktası parçanın oturacağı yeri iki eksende birden işaretliyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. Seride bir altı TEC5A16 (5 mW), bir üstü TEC20A16 (20 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Artı Lazer TEC10A16 Lazer Modülü
- AdaptörHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Sıfır Noktasını Gözle Görmek
CNC tezgâhta iş parçasının sıfır noktası kontrol panelinde bir sayı olarak duruyor, ama parçayı tablaya oturtan kişi o sayıyı göremiyor. TEC10A16 sıfırı fiziksel hale getiriyor: kesişen iki çizgi tablanın üstüne düşürülüyor, operatör parçayı kesişimin üstüne oturtuyor.
Bu düzenekte modül tablaya değil köprüye ya da sabit bir kolona bağlanıyor; parça değişse de referans yerinde kalıyor. Seri üretimde her parçada ölçü almak yerine tek bakışta oturtma yapılıyor.
10 mW Kademesi Ne Kadar Işık Kaldırıyor
On miliwatt, açık tezgâh aydınlatmasının altında rahat okunan ilk kademe. 5 mW'ın soluk kaldığı, tepeden armatür vuran atölyelerde çizgilerin kesişimi net seçiliyor.
Yüksek tavanlı, gün ışığı alan holler ya da bir metreden uzak mesafeler için aynı gövdede 20, 30 ve 50 mW kademeleri duruyor. Gövde 16 mm sabit kaldığı için tutucu değişmiyor, yalnız modül değişiyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TEC10635 - A16 |
| Ürün serisi | TEC Serisi |
| OPTİK | |
| Işın tipi | Artı |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 10 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Gövde malzemesi | Güçlendirilmiş Endüstriyel Alaşım |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Sabit bir referansın her parçada tekrar kullanıldığı işler:
- Metal
İşlem merkezinde parça oturtma, delik merkezi ve punch konumu işaretleme.
- Kaynak
Punta kaynağında elektrot düşüş noktasının parçaya yansıtılması.
- Otomasyon
Pick-and-place düzeneğinde tutma noktasının doğrulanması.
- Ambalaj
Dolum hattında kabın ağzının merkeze getirilmesi.
- Ağaç
Seri delik açmada aynı merkezin tekrar tekrar bulunması.
- Mermer
Plaka kesiminde bıçak kesişiminin plakaya göre ayarlanması.
- Seramik
Sırlı yüzeyde baskı kafasının merkezlenmesi.
- Tekstil
Kesim masasında ölçü kesişiminin işaretlenmesi.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi

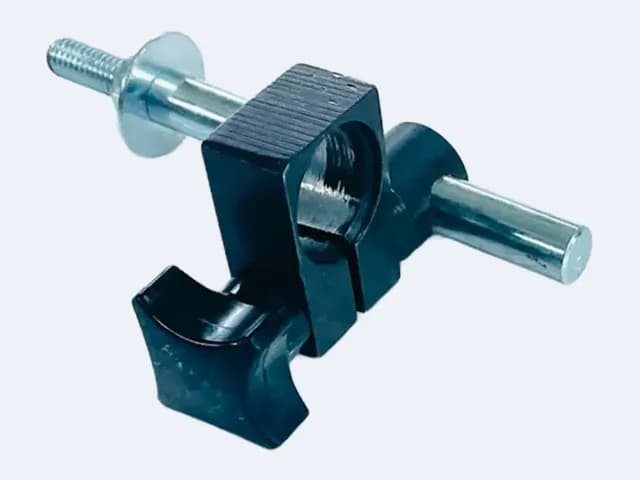

Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
3 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Artı Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.

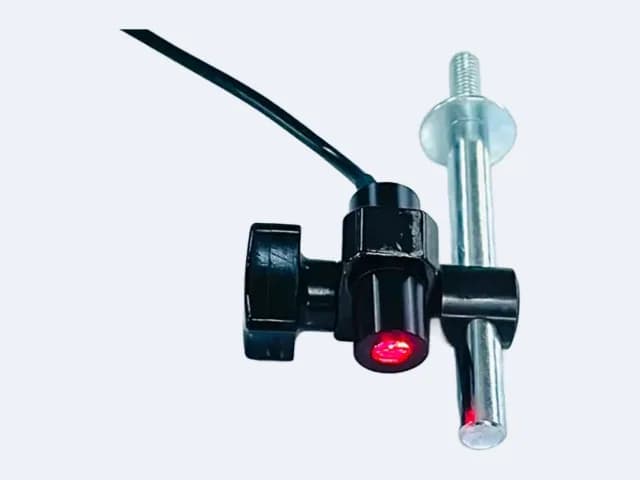

Stok koduTLS - MAX5635 - A12
Artı Lazer MAX5A12 Lazer Modülü
Kataloğun en dar artı modülü: 12 mm gövde, IP 67 koruma, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC20635 - A16
Artı Lazer TEC20A16 Lazer Modülü
Parlak sacda ve koyu dökümde kesişimi kaybolmayan 20 mW artı; matkap ve pres tezgâhları için.
20 mW · 635 nm6 Kere İncelendi
Stok koduTLS - TEC30635 - A16
Artı Lazer TEC30A16 Lazer Modülü
Bir metreyi aşan montaj mesafelerinde kesişimi koruyan 30 mW kademe; yüksek tavanlı holler için.
30 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC50635 - A16
Artı Lazer TEC50A16 Lazer Modülü
16 mm serinin tepe kademesi; gün ışığı alan hollerde ve en uzun mesafede okunan 50 mW artı.
50 mW · 635 nm11 Kere İncelendi
Stok koduTLS - TEC5635 - A16
Artı Lazer TEC5A16 Lazer Modülü
TEC serisinin giriş kademesi; 16 mm standart gövde, kapalı tezgâhta iki eksenli merkezleme.
5 mW · 635 nm5 Kere İncelendi
Sık sorulan
sorular
Artı Lazer TEC10A16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9210 mW artı ile 5 mW arasında ne değişiyor?
Şekil ve gövde aynı, değişen parlaklık. 10 mW, tepeden aydınlatılan tezgâhta ve orta koyulukta yüzeyde 5 mW'a göre belirgin biçimde okunuyor. Ortam loşsa ve yüzey açık renkliyse 5 mW'lık MAX5A12 de işi görüyor.
Kaynak işinde kullanılır mı?
Kaynak ağzını ve punta yerini göstermek için kullanılıyor. Arkın kendi ışığı çok parlak olduğundan işaretleme ark başlamadan yapılıyor. Sürekli ark altında kalacak bir konuma kurulacaksa bunu baştan söyleyin; montaj yerini ona göre seçiyoruz.
Modülün besleme gerilimi nedir?
3,2 V. Uygun kaynağınız yoksa güç kaynağı, kablo ve konnektörü modülle birlikte isteyebilirsiniz. Sepete eklerken ürün notuna yazmanız yeterli; teklifte ayrı kalem olarak görünüyor.
Fiyat listesi var mı?
Yok. Fiyat modele, adede ve istenen aparatlara göre değişiyor; sepete ekleyip teklif isterseniz yazılı olarak dönüyoruz. Birden çok model karşılaştırıyorsanız hepsini aynı teklife koyabiliyoruz.
Tozlu bir atölyede kullanılır mı?
Kullanılıyor. Künyedeki IP 63, gövdenin toza tam kapalı ve yukarıdan eğik gelen su serpintisine dayanıklı olduğunu söylüyor. Soğutma sıvısı sıçrayan ya da yıkanan bir hatta daha yüksek bir sınıf gerekiyor; katalogdaki artı modeller arasında en yükseği IP 67 künyeli MAX5A12.
