TEC SERİSİSTOK KODU : TLS - TEC5635 - A16

Artı Lazer TEC5A16 Lazer Modülü

TEC5A16, TEC serisinden 5 mW gücünde, 635 nm kırmızı ışıklı artı lazer modülü. Birbirine dik iki çizgi düşürüyor; kesişme noktası parçanın oturacağı yeri iki eksende birden işaretliyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. TEC serisinin en düşük gücü; daha parlak ışık gerekirse bir üstü TEC10A16 (10 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.

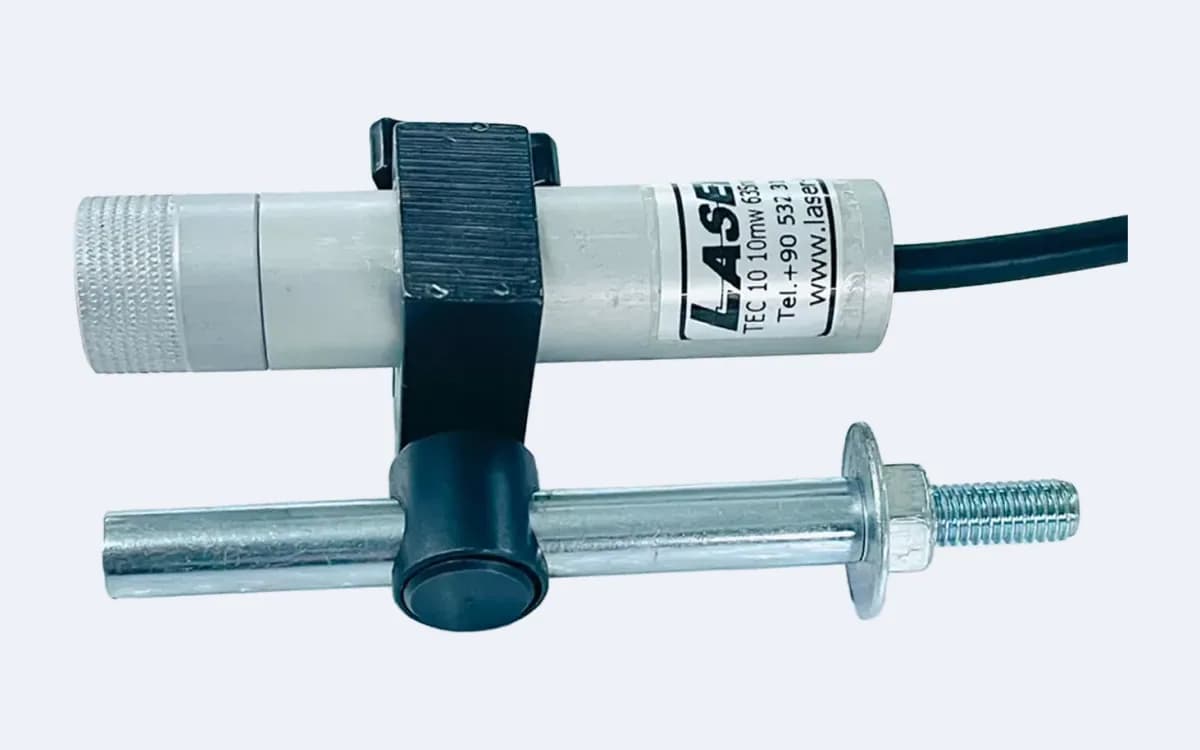

TEC5A16 artı lazer yatay duruşta — tırtıklı odak başlığı solda, kablo sağda, siyah tutucu ve cıvatalı montaj mili altta

1 / 5

BU ÜRÜNÜ PAYLAŞ

Kaç adet istiyorsunuz?Teklif Sepetine Ekle

Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.

Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.

Garanti: 2 yıl
Teslim: 3–5 iş günüsipariş onayından sonra
Teklife dönüş: 24 saat içinde
Kargo: 7.500 TL üzeri siparişlerde kargo ücretsiz

Kutuda ne var

AdaptörHer modelle
Bağlantı KablosuHer modelle
TB 16 Bağlantı Aparatı16 mm gövdeye

Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.

Serinin Başladığı Kademe

TEC5A16, artı işareti veren 16 mm gövdeli serinin ilk basamağı. Aynı gövde ölçüsü 10, 20, 30 ve 50 mW kademelerinde de sürüyor; yani bir hatta bu modülle başlayıp ortam aydınlığı değiştiğinde tutucuyu ve yuvayı değiştirmeden üst kademeye geçmek mümkün.

Beş miliwatt, kapalı tezgâh ve tezgâh üstü aydınlatma için ayarlanmış bir kademe. Kesişen iki çizgi elin uzandığı mesafede net okunuyor; işaret gereğinden parlak olmadığı için operatör uzun vardiyada göz yormuyor.

IP 63 Koruma ve 16 mm Standart Gövde

Künyedeki IP 63, toza karşı korumalı ve dikeyden 60 dereceye kadar gelen su damlasına dayanıklı demek. Tozlu bir atölyede, talaş uçuşan bir tezgâhta sorun çıkarmıyor; ama soğutma sıvısının doğrudan püskürtüldüğü ya da yıkama yapılan bir hatta IP 68 künyeli seriler tercih edilmeli.

Gövde çapı 16 mm — sektörde en yaygın yuva ölçüsü. Standart tutucular, kelepçeler ve hazır delikli profiller bu çapa göre yapıldığı için modül ara parça gerektirmeden takılıyor. Besleme 3,2 V, katalog ömrü 10.000 saat.

TEKNİK ÖZELLİKLERArtı Lazer TEC5A16 Lazer Modülü
TANIM
Stok kodu	TLS - TEC5635 - A16
Ürün serisi	TEC Serisi
OPTİK
Işın tipi	Artı
Lazer rengi	635 nm / Kırmızı
Optik çıkış gücü	5 mW
Lazer sınıfı	3R
ELEKTRİK VE GÖVDE
Çalışma gerilimi	3,2 V
Gövde çapı	16 mm
Koruma sınıfı	IP 63
Çalışma ömrü	10.000 Saat

Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19

Düşük kademe artı lazer, aydınlatması kontrollü ve mesafesi kısa tezgâhlarda kullanılıyor:

Ambalaj
Kutu ve koli merkezinin bulunması, etiketleme kafasının ortalanması.
Ağaç
Zıvana merkezinin işaretlenmesi, kalıbın tezgâha iki eksende oturtulması.
Kaynak
Punta noktasının belirlenmesi, küçük parçaların ağız hizasına getirilmesi.
Mermer
Küçük ebat plakanın kesim öncesi ortalanması.
Metal
Matkap tezgâhında delik merkezinin parçaya düşürülmesi.
Otomasyon
Konveyör üstünde parça konumunun sabit referansla doğrulanması.
Seramik
Karo deseninin baskı öncesi merkeze alınması.
Tekstil
Nakış kasnağının iki eksende konumlanması.

Bu modele uyan ekipmanlar

Adaptör, bağlantı kablosu ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.

Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.

Tüm ekipmanlar

Stok koduTLS - ADAPTOR

Adaptör

Şebeke gerilimini modülün beslemesine çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.

Hemen İncele

Stok koduTLS - KABLO

Bağlantı Kablosu

Modül ile besleme arasındaki kablo — her lazer modülünün kutusunda standart gidiyor.

Hemen İncele

Stok koduTLS - TB 16 APARAT

TB 16 Bağlantı Aparatı

16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.

Hemen İncele

Sepete eklediğinizde ne oluyor?

Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.

01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.

Artı Lazer kategorisinden

Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.

Tümünü gör

MAX5A12 artı lazer önden, lazer açıkken — lens penceresinde kırmızı ışık, sıkma topuzu solda, montaj mili sağda

Stok koduTLS - MAX5635 - A12

Artı Lazer MAX5A12 Lazer Modülü

Kataloğun en dar artı modülü: 12 mm gövde, IP 67 koruma, kapalı tezgâhta iki eksenli merkezleme.

5 mW · 635 nmHemen İncele

TEC10A16 artı lazer yatay duruşta — tırtıklı odak başlığı solda, kablo sağda, siyah tutucu ve cıvatalı montaj mili altta

Stok koduTLS - TEC10635 - A16

Artı Lazer TEC10A16 Lazer Modülü

Tezgâh aydınlatması altında okunan 10 mW artı; iş parçasının sıfır noktasını gösteriyor.

10 mW · 635 nmHemen İncele

TEC20A16 artı lazer yatay duruşta — tırtıklı odak başlığı solda, kablo sağda, siyah tutucu ve cıvatalı montaj mili altta

Stok koduTLS - TEC20635 - A16

Artı Lazer TEC20A16 Lazer Modülü

Parlak sacda ve koyu dökümde kesişimi kaybolmayan 20 mW artı; matkap ve pres tezgâhları için.

20 mW · 635 nmHemen İncele

TEC30A16 artı lazer yatay duruşta — tırtıklı odak başlığı solda, kablo sağda, siyah tutucu ve cıvatalı montaj mili altta

Stok koduTLS - TEC30635 - A16

Artı Lazer TEC30A16 Lazer Modülü

Bir metreyi aşan montaj mesafelerinde kesişimi koruyan 30 mW kademe; yüksek tavanlı holler için.

30 mW · 635 nmHemen İncele

TEC50A16 artı lazer yatay duruşta — tırtıklı odak başlığı solda, kablo sağda, siyah tutucu ve cıvatalı montaj mili altta

Stok koduTLS - TEC50635 - A16

Artı Lazer TEC50A16 Lazer Modülü

16 mm serinin tepe kademesi; gün ışığı alan hollerde ve en uzun mesafede okunan 50 mW artı.

50 mW · 635 nmHemen İncele

Sık sorulan
sorular

Artı Lazer TEC5A16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.

DOĞRUDAN SORUN0212 479 00 19

Artı lazer hangi işlerde kullanılıyor?

İki eksende birden referans gerektiren işlerde: delik merkezi, parçanın oturacağı köşe, kaynak ağzının kesişimi, paletin ortalanması. Tek çizgi yalnız bir ekseni veriyor, artı kesişimle noktayı gösteriyor.

IP 63 ne kadar koruma sağlıyor?

Toza tam kapalı, yukarıdan eğik gelen su serpintisine dayanıklı demek. Kuru ve normal tozlu atölye için yeterli; sıvı sıçrayan hatlarda artı ışında IP 67 gövdeli MAX5A12'ye, çizgi yetiyorsa IP 68 gövdeli TE, TS, TN ya da TM serisine bakın.

5 mW artı yeterli olur mu?

Yakın mesafede, kapalı ortamda ve açık renkli yüzeyde yeterli. Aydınlık arttıkça ya da mesafe açıldıkça TEC serisinin 10, 20, 30 ve 50 mW modelleri var; gövde ve montaj aynı kalıyor.

Artının iki kolu birbirine dik mi?

İki çizgi dik kesişiyor. Kesişim noktasının hattınızdaki referansla çakışması montaj açısıyla ayarlanıyor; kurulumu biz yaparsak bu ayar sahada yapılıyor.

Çalışma ömrü ne kadar, modül sürekli açık kalabilir mi?

Künyede 10.000 saat yazıyor ve bu değer sürekli çalışma için veriliyor. Modül vardiya boyunca açık kalabilir; kapalı bir kutunun ya da panonun içine gömülecekse ısının birikmemesi için havalandırmayı hesaba katın.
