TOD SERİSİSTOK KODU : TLS - TOD100520 - C35

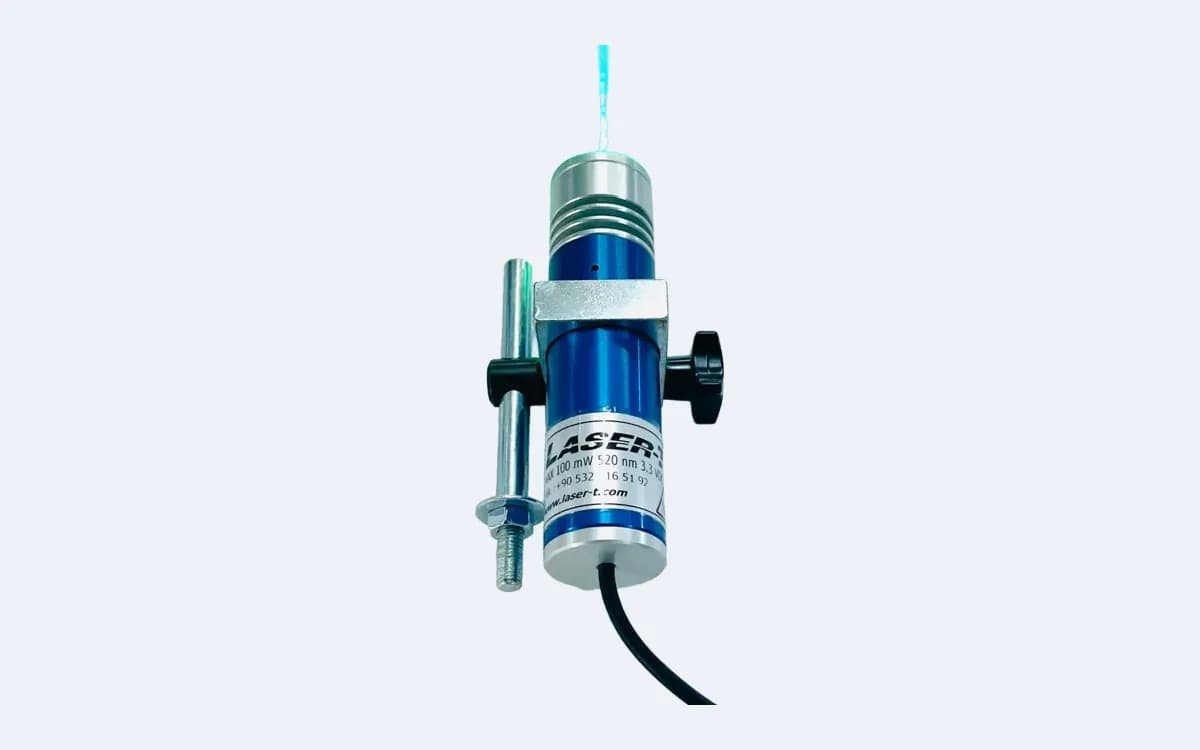

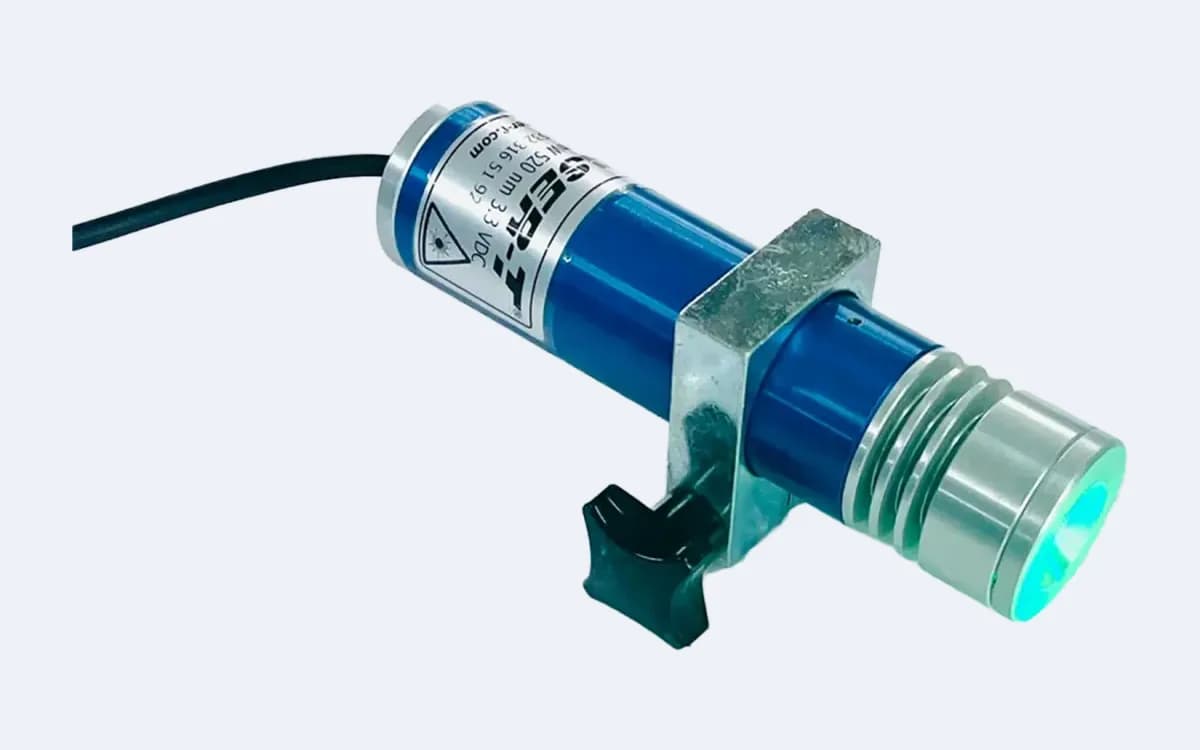

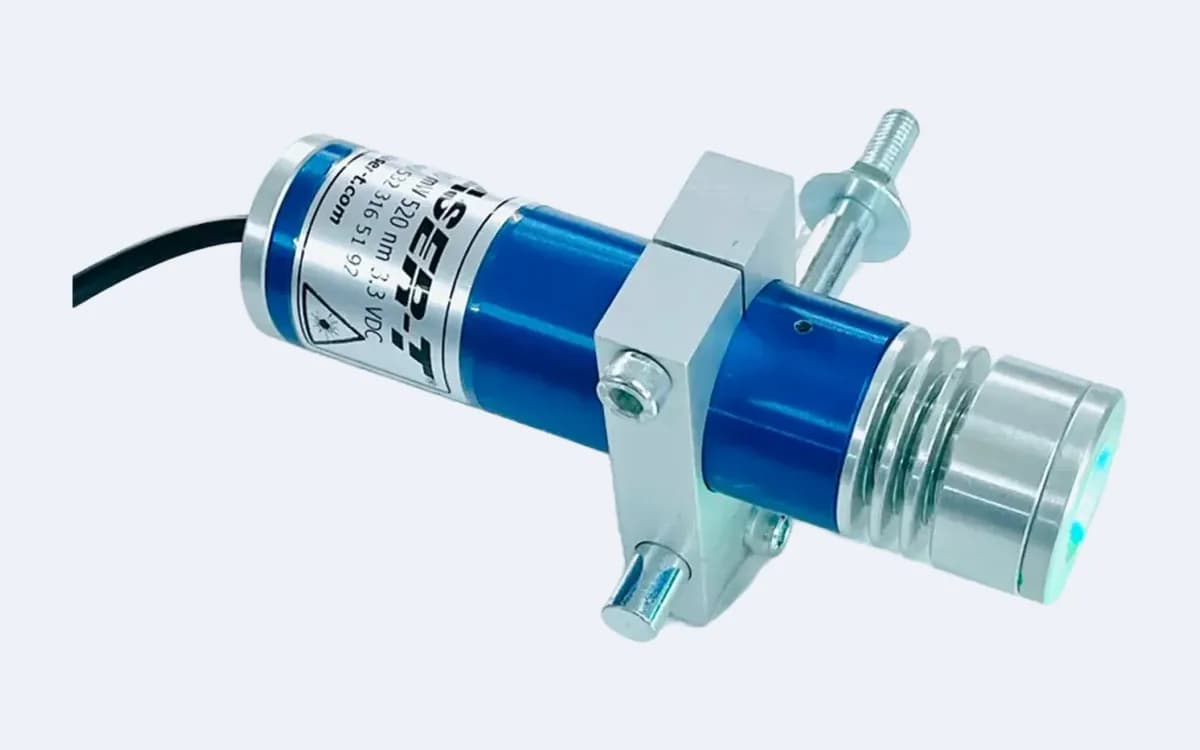

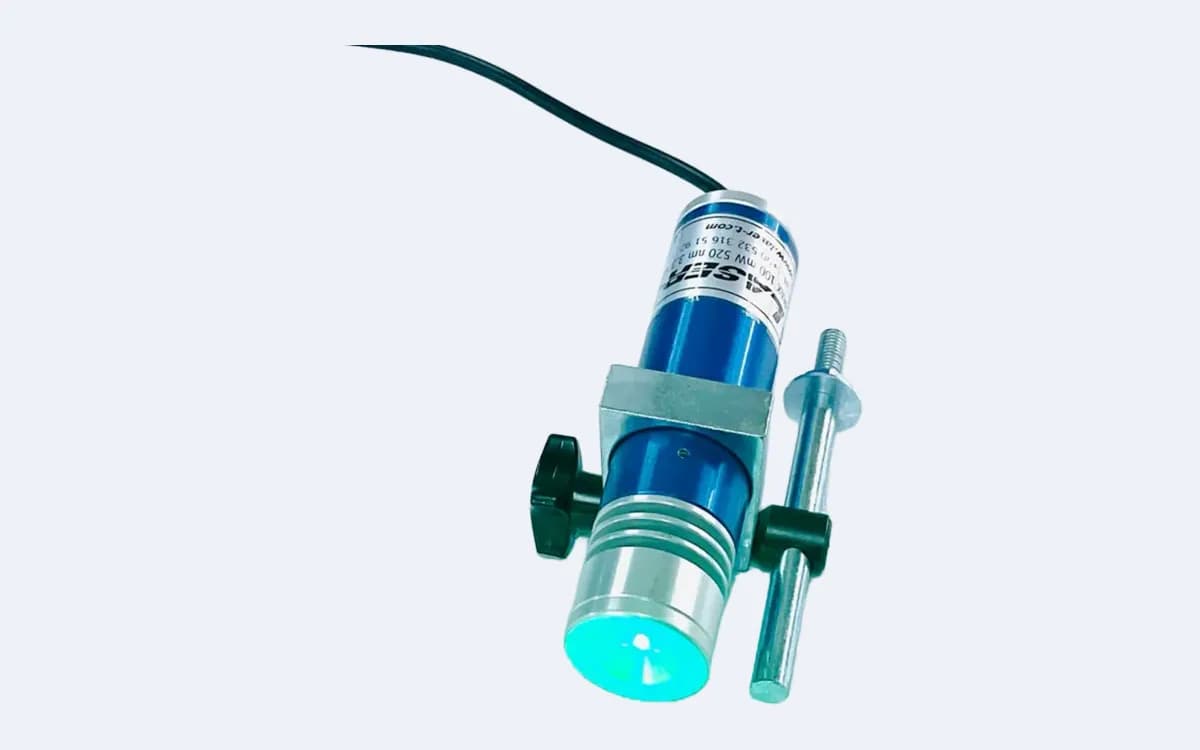

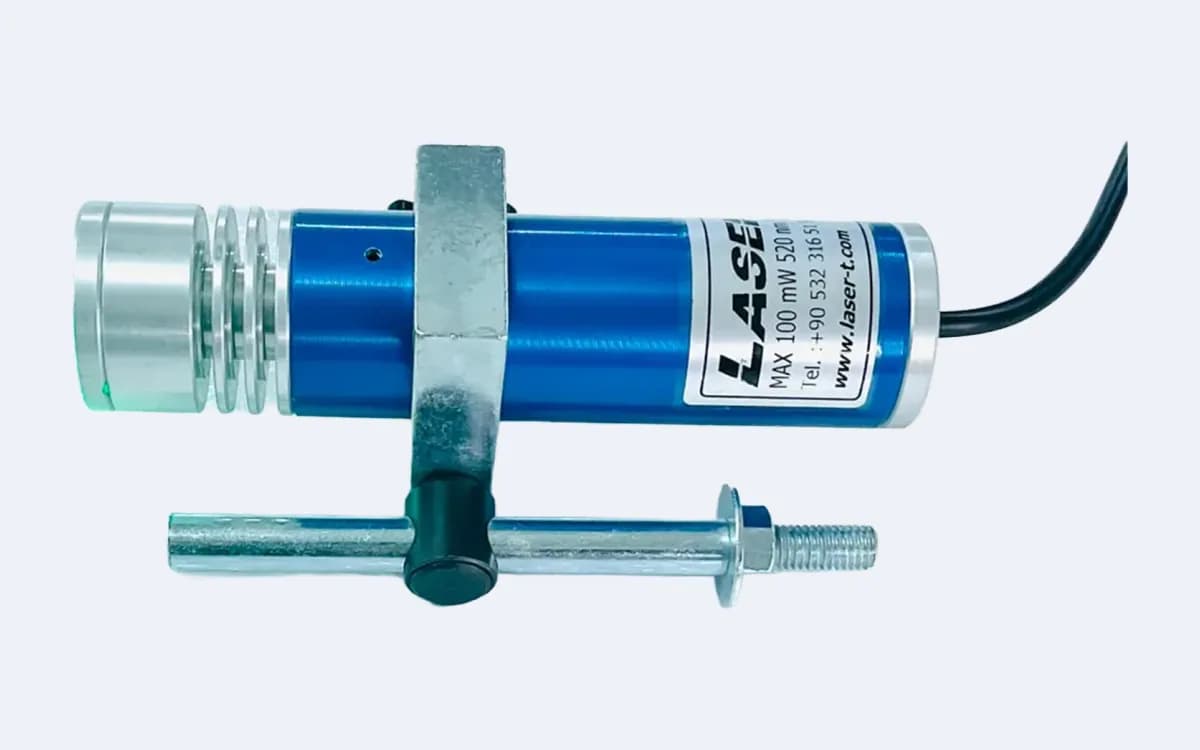

Daire Lazer TOD100C35 Yeşil Lazer Modülü
TOD100C35, TOD serisinden 100 mW gücünde, 520 nm yeşil ışıklı daire lazer modülü. Yüzeye kapalı bir çember düşürüyor; yuvarlak kesitli parçayı merkezlemek ve dairesel bir alanın sınırını göstermek için kullanılıyor. Bu güç çok aydınlık hollerde, koyu mat metalde ve uzun hatlarda ışığın okunur kalması için seçiliyor. En çok otomotiv, lojistik ve otomasyon işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Daire Lazer TOD100C35 Yeşil Lazer Modülü
- AdaptörHer modelle
- TB 35 Bağlantı Aparatı35 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Çember Neyi Gösteriyor
Çizgi bir hat, nokta bir koordinat veriyor; daire ise kapalı bir sınır çiziyor. İki işte kullanılıyor: yuvarlak kesitli bir parçayı çemberin içine oturtarak merkezlemek, ya da dairesel bir alanın dışına çıkılmaması gerektiğini göstermek.
Boru, mil, rulo ve yuvarlak kaptaki merkezleme işinde çember parçanın kenarıyla karşılaştırılıyor; kenar her noktada çemberden eşit uzaklıktaysa parça merkezde demek. Bu, tek bakışta yapılan bir karar.
Neden Yeşil Seçilmiş
Çember, aynı miktarda ışığı dairenin çevresi boyunca dağıtıyor. Aynı güçteki bir noktaya ya da kısa bir çizgiye göre birim uzunluğa düşen parlaklık daha düşük kalıyor; yani daire formu görünürlük açısından baştan dezavantajlı.
520 nm yeşil ışık bu dezavantajı kapatıyor. Göz yeşili kırmızıdan belirgin biçimde daha parlak algıladığı için 100 mW yeşil çember, kırmızı karşılığından daha rahat okunuyor. Kırmızı çember tercih edilecekse katalogda 150 mW'lık TOD150C35 duruyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TOD100520 - C35 |
| Ürün serisi | TOD Serisi |
| Kullanım amacı | Merkezleme, Referans Belirleme, Sensör Hedefleme ve Montaj Kalibrasyonu |
| OPTİK | |
| Işın tipi | Daire |
| Lazer rengi | 520 nm / Yeşil |
| Optik çıkış gücü | 100 mW |
| Lazer sınıfı | 3B |
| Hassasiyet | Milimetrik Yüksek Hassasiyet (Endüstriyel Sınıf) |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 35 mm |
| Gövde malzemesi | Endüstriyel Alaşım (Darbelere ve Toza Karşı Dirençli) |
| Koruma sınıfı | IP 68 |
| Çalışma ömrü | Uzun Ömürlü, Kesintisiz Çalışmaya Uygun |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Yuvarlak parçaların merkezlendiği ve dairesel sınır gösterilen işler:
- Otomotiv
Jant, rulman ve yuvarlak kesitli parçanın merkezlenmesi.
- Otomasyon
Robot çalışma alanının dairesel sınırla belirtilmesi.
- Metal
Boru ve mil merkezleme, dairesel kesim öncesi konumlama.
- Lojistik
Rulo ve varil istifleme alanının sınır çemberiyle gösterilmesi.
- Ağaç
Tornada yuvarlak parçanın merkeze alınması.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 35 APARAT

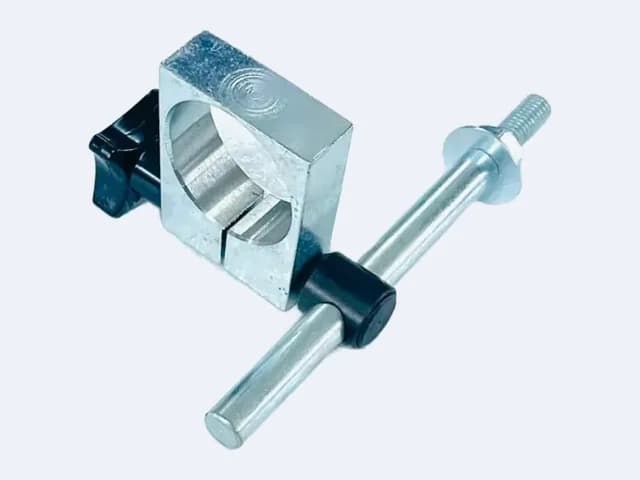

TB 35 Bağlantı Aparatı
35 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
9 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Daire Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - TOD150635 - C35

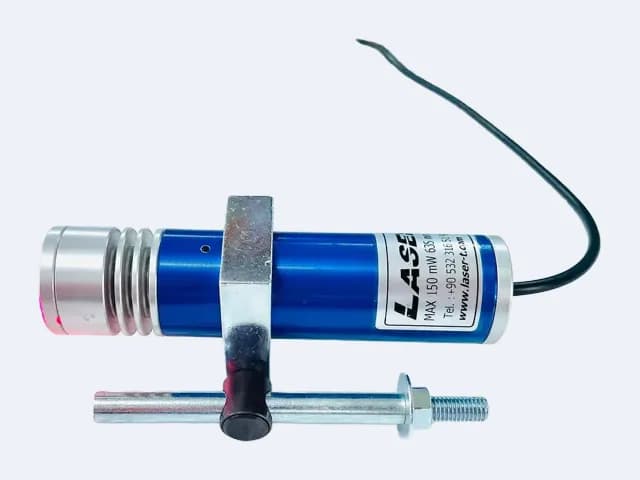

Daire Lazer TOD150C35 Lazer Modülü
35 mm gövdede 150 mW kırmızı çember; boru merkezleme ve dairesel sınır gösterme için.
150 mW · 635 nm16 Kere İncelendi
Sık sorulan
sorular
Daire Lazer TOD100C35 Yeşil Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 92Daire lazer ne işe yarıyor?
Kapalı bir çember çiziyor; yuvarlak kesitli parçanın merkezlenmesinde, boru ve mil hizalamasında, dairesel bir alanın sınırının gösterilmesinde kullanılıyor. Çizgi ve artının yapamadığı iş bu.
Neden yeşil?
Göz 520 nm yeşili aynı güçteki kırmızıdan daha parlak algılıyor. Çember uzun bir yol boyunca çizildiği için parlaklık daire lazerde daha çok önem kazanıyor. Kırmızısını isterseniz TOD150C35 var.
Çemberin çapını ayarlayabilir miyim?
Çemberin görünen çapı mesafeyle değişiyor ve katalogda tek bir sayıyla verilmiyor. Belirli bir mesafede belirli bir çap gerekiyorsa ikisini de yazın; uygun modeli ve montaj mesafesini birlikte belirleyelim.
Koruma sınıfı ne?
IP 68: toza tam kapalı, suya daldırmaya dayanıklı. Gövde 35 mm alaşım; aynı çaptaki TN ve TM serileriyle aynı koruma sınıfında. Yağ ya da yıkama suyu olan bir hatta gövde sorun çıkarmıyor; daireyi net tutan şey camın temizliği.
Hangi sektörlerde kullanılıyor?
Metal işlemede boru, flanş, silindir ve valf gibi yuvarlak parçaların kaynak ya da montaj öncesi merkezlenmesinde; otomotivde jant hizalama ve mil merkezlemede; lojistikte AGV ve robotik taşıyıcıların hedef tanımlamasında; makine görüş sistemlerinde kamera kalibrasyonunda.
