TOD SERİSİSTOK KODU : TLS - TOD150635 - C35

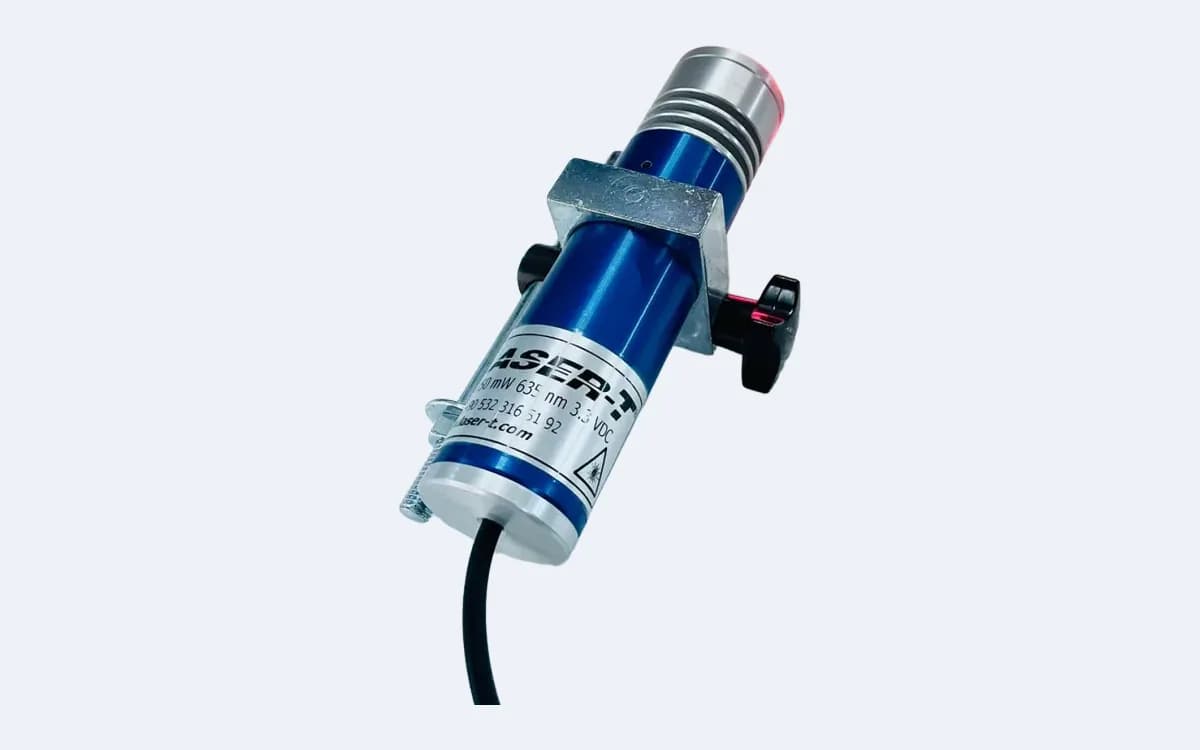

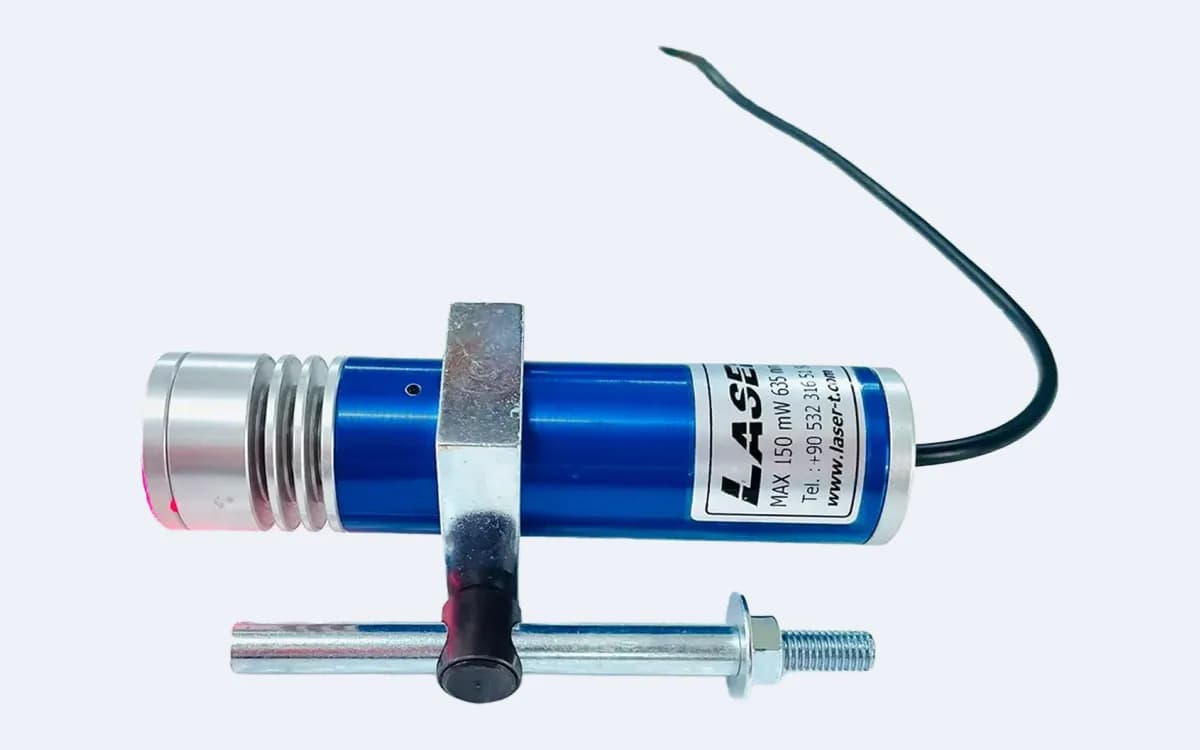

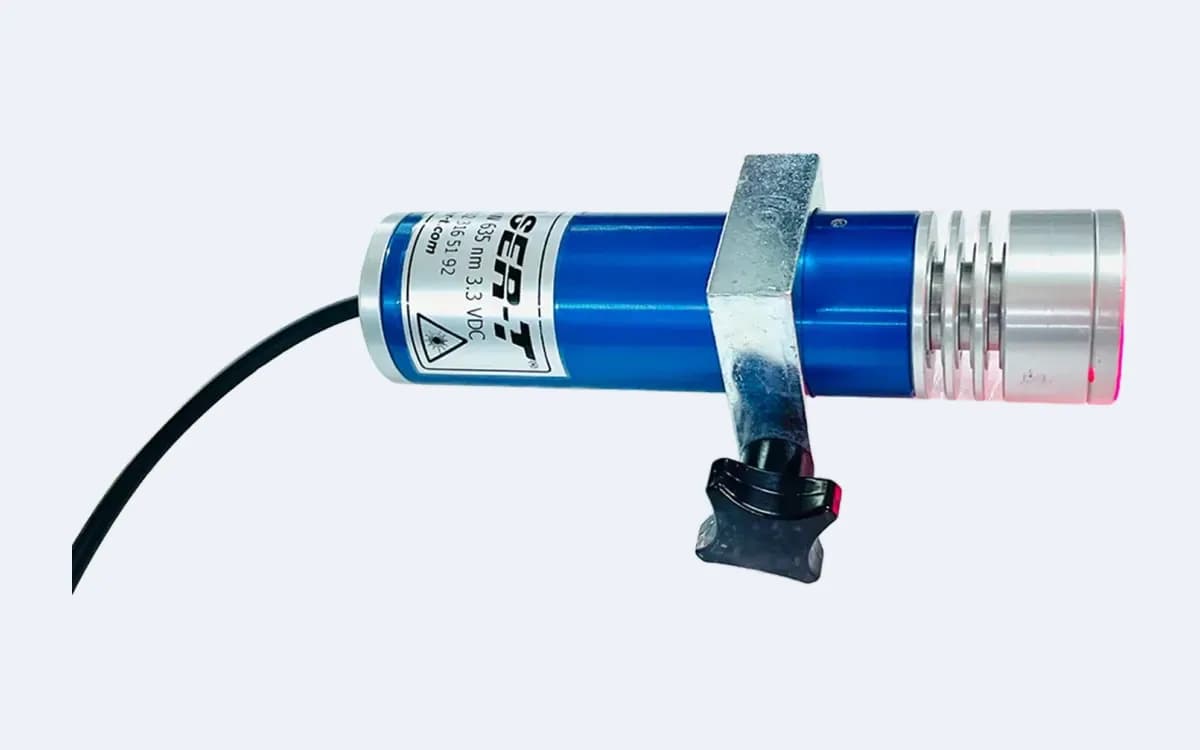

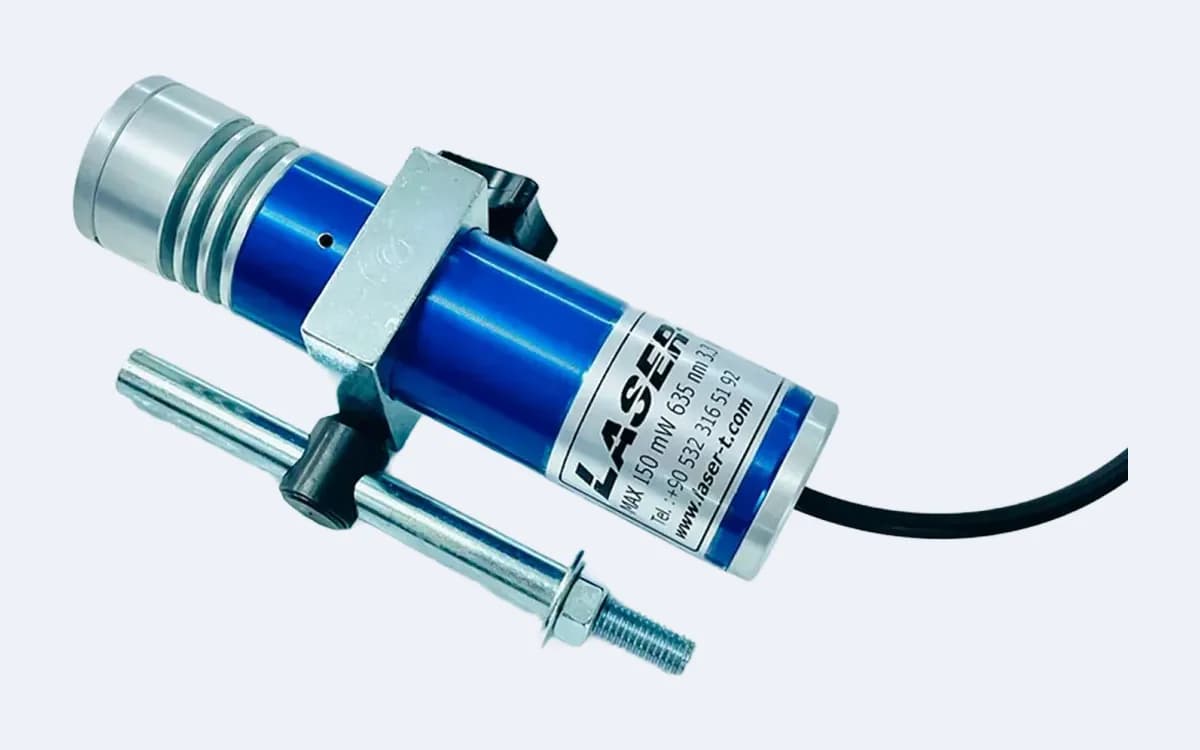

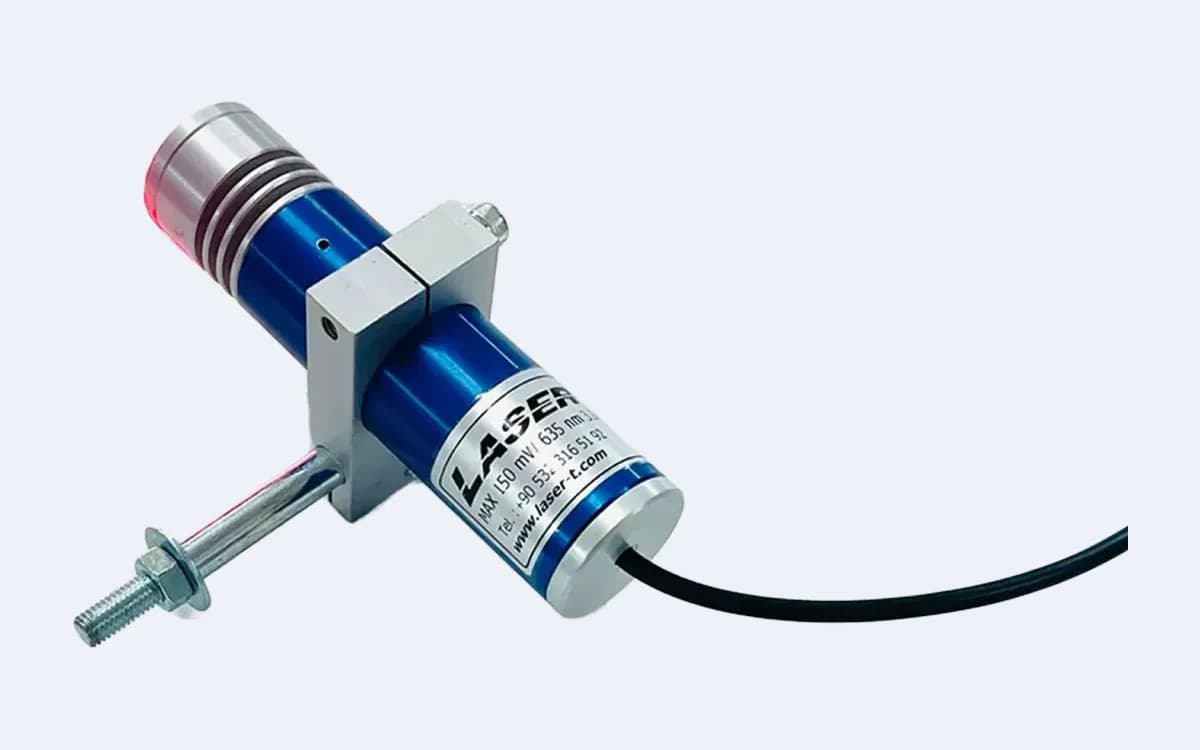

Daire Lazer TOD150C35 Lazer Modülü
TOD150C35, TOD serisinden 150 mW gücünde, 635 nm kırmızı ışıklı daire lazer modülü. Yüzeye kapalı bir çember düşürüyor; yuvarlak kesitli parçayı merkezlemek ve dairesel bir alanın sınırını göstermek için kullanılıyor. Gövde çapı 35 mm, koruma sınıfı IP 68. Bu güç çok aydınlık hollerde, koyu mat metalde ve uzun hatlarda ışığın okunur kalması için seçiliyor. En çok otomotiv, lojistik ve otomasyon işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Daire Lazer TOD150C35 Lazer Modülü
- AdaptörHer modelle
- TB 35 Bağlantı Aparatı35 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Kırmızı Çemberin Yeri
TOD serisinin kırmızı ışıklı modeli. Yüz elli miliwatt, çemberin çevresi boyunca dağılan ışığın okunur kalması için seçilmiş bir kademe — daire formunda güç, aynı değerdeki bir çizgiye göre daha geniş bir yola yayılıyor.
Seride yeşil seçenek de var: 100 mW'lık TOD100C35. Yeşil daha düşük güçle daha parlak görünüyor, ama kırmızı çember gerektiren ya da mevcut düzeneğiyle kırmızıya alışmış hatlarda bu model tercih ediliyor.
35 mm Gövde ve Montaj
Gövde çapı 35 mm; serinin yeşil modeli TOD100C35 de aynı gövdede üretiliyor. Otuz beş milimetre katalogda TN ve TM çizgi lazerlerinde de kullanılan ölçü, yani aynı kelepçe ve yuvalar bu modülde de iş görüyor.
Çemberin çapı modülün yüzeye olan uzaklığıyla belirleniyor: modül yükseldikçe daire büyüyor, alçaldıkça küçülüyor. İstenen çapa montaj yüksekliği ayarlanarak ulaşılıyor; bu yüzden tutucunun yükseklik ayarı yapılabilir olması işi kolaylaştırıyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TOD150635 - C35 |
| Ürün serisi | TOD Serisi |
| Kullanım amacı | Dairesel Hedefleme, Merkezleme, Optik Referans |
| OPTİK | |
| Işın tipi | Daire |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 150 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 35 mm |
| Koruma sınıfı | IP 68 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Kırmızı çemberle merkezleme ve sınır gösterme yapılan işler:
- Metal
Boru ve mil kesitinin tezgâhta merkezlenmesi.
- Otomotiv
Yuvarlak parçanın montaj öncesi konumlanması.
- Otomasyon
Dönel tabla ve çevresindeki çalışma sınırı.
- Lojistik
Varil ve rulo istif alanının çemberle işaretlenmesi.
- Ağaç
Yuvarlak kesitli parçanın delme öncesi merkeze alınması.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 35 APARAT
TB 35 Bağlantı Aparatı
35 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
9 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Daire Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - TOD100520 - C35

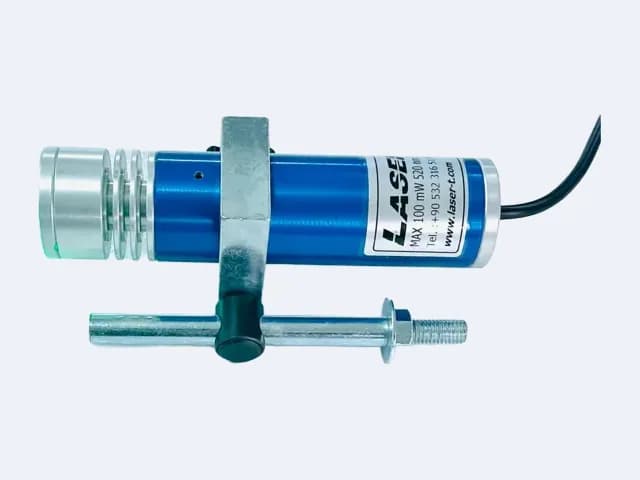

Daire Lazer TOD100C35 Yeşil Lazer Modülü
Yüzeye kapalı çember düşüren 520 nm yeşil modül; boru merkezleme ve alan sınırı gösterme.
100 mW · 520 nm8 Kere İncelendi
Sık sorulan
sorular
Daire Lazer TOD150C35 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 92150 mW kırmızı çember hangi işte kullanılıyor?
Ağaç, metal ve lojistik hatlarında dairesel hizalama ve merkezleme işlerinde. Yuvarlak kesitli bir parçanın ekseni ya da bir alanın sınırı çemberle gösteriliyor.
Yeşil TOD100C35 ile arasında nasıl seçim yapayım?
Yüzeyiniz açık renkli ve parlaksa ya da ortam çok aydınlıksa yeşil daha okunur kalıyor. Koyu ve mat yüzeyde 150 mW kırmızı iş görüyor. Malzemenizi yazın, ikisini karşılaştıralım.
Çember tam yuvarlak mı çiziliyor?
Çemberin biçimi modülün yüzeye dik bakmasına bağlı; açılı bakınca daire elips gibi görünüyor. Montaj açısı bu yüzden kurulumda ayarlanıyor. Çemberin çapı da yüzeye olan uzaklıkla değiştiği için yükseklik ayarı birlikte yapılıyor.
Modülü nasıl besleyeceğim?
Güç kaynağı, kablo ve konnektörü sepetteki ürün notuna yazarak teklife ekletebilirsiniz. Hattınızdaki mevcut beslemeyi de yazarsanız uygun kaynağı öneriyoruz.
Gövde çapı ne kadar?
Künyeye göre 35 mm ve gövde endüstriyel alaşımdan. Silindirik gövde bir kelepçe ya da yuvayla sabitleniyor; hazır bir yeriniz yoksa sabitleme aparatını sepetteki ürün notuna yazarak isteyebilirsiniz.
