MAX SERİSİSTOK KODU : TLS - MAX5635 - N12

Nokta Lazer MAX5N12 Lazer Modülü

MAX5N12, MAX serisinden 5 mW gücünde, 635 nm kırmızı ışıklı nokta lazer modülü. Yüzeye tek bir nokta düşürüyor; delik merkezini, matkap eksenini ya da kaynak ağzını göstermek için kullanılıyor. Gövde çapı 12 mm, koruma sınıfı IP 67. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. En çok medikal, cam ve mermer işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.

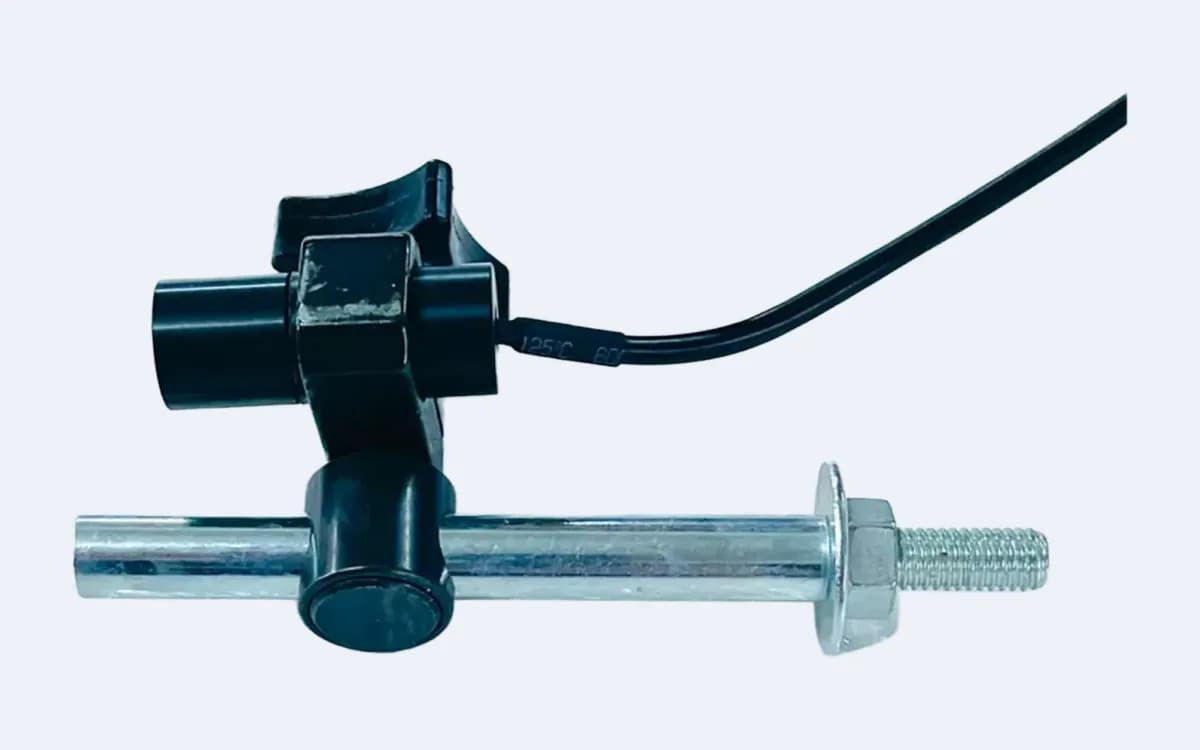

MAX5N12 nokta lazer yatay duruşta — siyah tutucu bloğu üstte, cıvatalı montaj mili altta, kablo sağa uzanıyor

1 / 4

BU ÜRÜNÜ PAYLAŞ

Kaç adet istiyorsunuz?Teklif Sepetine Ekle

Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.

Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.

Garanti: 1 yıl
Teslim: Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
Teklife dönüş: Aynı gün
Kargo: Anlaşmalı kargo ile düşük gönderim maliyeti

Kutuda ne var

Nokta Lazer MAX5N12 Lazer Modülü
AdaptörHer modelle
TB 12 Bağlantı Aparatı12 mm gövdeye

Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.

Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.

Çizgi Değil, Tek Nokta

Nokta lazer yüzeye dağılan bir işaret bırakmıyor; tek bir hedef veriyor. Matkabın ineceği eksen, numunenin oturacağı merkez ya da ölçüm cihazının bakacağı yer gibi tek bir koordinatın belli olması gereken işlerde çizgi fazla bilgi, artı ise gereksiz karmaşa oluyor.

MAX5N12 bu işi 12 mm gövdeyle yapıyor. Mil yuvasına, tezgâh boğazına ya da ölçüm düzeneğinin dar kolonuna doğrudan giriyor; 16 mm gövdeli TED serisinin sığmadığı yerlerde tercih ediliyor.

5 mW Kademesi ve Gövde Ölçüsü

635 nm kırmızı ışık, 5 mW optik çıkış. Nokta lazerde gücün işlevi çizgideki gibi değil: ışık tek noktada toplandığı için düşük kademede bile parlak görünüyor. 5 mW, kapalı tezgâh ve laboratuvar aydınlatmasında rahatça seçiliyor.

Daha aydınlık bir hatta ya da uzaktan bakılan bir düzenekte 10, 20, 30 ve 50 mW kademeleri TED serisinde duruyor — gövde 16 mm'ye çıkıyor, karşılığında güç aralığı açılıyor.

TEKNİK ÖZELLİKLERNokta Lazer MAX5N12 Lazer Modülü
TANIM
Stok kodu	TLS - MAX5635 - N12
Ürün serisi	Max Serisi
Kullanım amacı	Hassas İşaretleme, Merkezleme ve Referans Alma
OPTİK
Işın tipi	Nokta
Lazer rengi	635 nm / Kırmızı
Optik çıkış gücü	5 mW
Lazer sınıfı	3R
ELEKTRİK VE GÖVDE
Çalışma gerilimi	3,2 V
Gövde çapı	12 mm
Gövde malzemesi	Endüstriyel Alaşım (Zorlu Şartlara Dayanıklı)
Koruma sınıfı	IP 67

Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92

Tek nokta, bir koordinatın tekrar tekrar aynı yerde bulunması gereken işlerde kullanılıyor:

Metal
Matkap tezgâhında delik ekseninin parça üstüne düşürülmesi, punch öncesi merkez işaretleme.
Ağaç
Zıvana ve dübel deliği merkezinin işaretlenmesi, seri delik açmada konum tekrarı.
Cam
Delik açma ve kesim başlangıç noktasının belirlenmesi.
Medikal
Numune kabının mikroskop ya da ölçüm düzeneğinde aynı noktaya oturtulması.
Mermer
Karot ucunun plaka üzerinde konumlandırılması.
Tekstil
Nakış ve baskı kafasının başlangıç noktasının işaretlenmesi.

Bu modele uyan ekipmanlar

Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.

24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.

Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.

Tüm ekipmanlar

Stok koduTLS - ADAPTOR

Adaptör

Şebeke gerilimini modülün çalıştığı doğru akıma çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.

5 Kere İncelendi

Stok koduTLS - KABLO

24V Devre Kablosu

Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a

13 Kere İncelendi

Stok koduTLS - TB 12 APARAT

TB 12 Bağlantı Aparatı

12 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.

4 Kere İncelendi

Sepete eklediğinizde ne oluyor?

Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.

01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.

Nokta Lazer kategorisinden

Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.

Tümünü gör

TED10N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED10635 - N16

Nokta Lazer TED10N16 Lazer Modülü

Atölye ışığında izi belirgin kalan 10 mW nokta; orta mesafeli hedefleme işlerinin kademesi.

10 mW · 635 nm9 Kere İncelendi

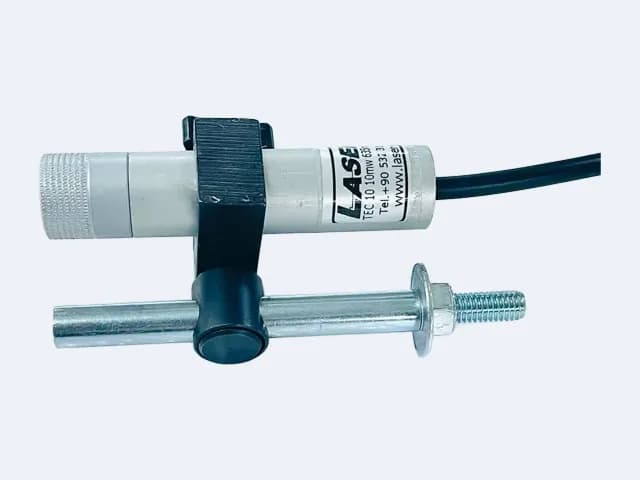

TED20N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED20635 - N16

Nokta Lazer TED20N16 Lazer Modülü

Kumlanmış döküm ve koyu kauçukta izi kaybolmayan 20 mW nokta; delik merkezi işaretleme için.

20 mW · 635 nm5 Kere İncelendi

TED30N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED30635 - N16

Nokta Lazer TED30N16 Lazer Modülü

Tavan ve köprü montajında iki metre aşağıda okunan 30 mW nokta; uzaktan hedefleme kademesi.

30 mW · 635 nm1 Kere İncelendi

TED50N16 nokta lazer modülü yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, siyah tutucu bloğu ve cıvatalı montaj mili altta

Stok koduTLS - TED50635 - N16

Nokta Lazer TED50N16 Lazer Modülü

TED serisinin tepe kademesi; gün ışığı alan hollerde ve en uzak mesafede okunan 50 mW nokta.

50 mW · 635 nm13 Kere İncelendi

TED5N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED5635 - N16

Nokta Lazer TED5N16 Lazer Modülü

TED serisinin ilk kademesi; 16 mm gövde, IP 63 koruma, kapalı tezgâhta tek hedef noktası.

5 mW · 635 nm6 Kere İncelendi

Sık sorulan
sorular

Nokta Lazer MAX5N12 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.

DOĞRUDAN SORUN0532 316 51 92

Nokta lazer hangi işte çizgiden daha iyi?

Tek bir yeri göstermek gerektiğinde: matkap ekseni, kaynak ağzı, punta yeri, numune alınacak nokta. Çizgi bir hat boyunca hizalıyor, nokta hedefi işaretliyor.

5 mW nokta aydınlık bir tezgâhta kaybolur mu?

Açık renkli ve mat olmayan yüzeyde, kapalı ortam aydınlığında okunuyor. Tepeden güçlü aydınlatma varsa ya da yüzey koyuysa TED serisinin 20, 30 ve 50 mW modelleri aynı işi daha parlak yapıyor.

Modülü nasıl besleyeceğim?

Besleme 3,2 V. Hattınızda hazır bir kaynak yoksa modülle birlikte güç kaynağı, kablo ve konnektör isteyebilirsiniz; sepetteki ürün notuna yazmanız yeterli.

Aynı seride başka şekil var mı?

MAX serisi 12 mm gövdede üç şekil sunuyor: nokta (N12), çizgi (L12) ve artı (A12). Üçü de 5 mW ve 635 nm kırmızı. Gövde ölçüsü ortak olduğu için aynı tutucuda şekil değiştirebiliyorsunuz.

Koruma sınıfı ne, tozlu ortamda çalışır mı?

Çalışır. Gövde endüstriyel alaşım ve IP 67: toza tam kapalı, kısa süreli suya daldırmaya dayanıklı. Nokta lazerler arasında koruma sınıfı en yüksek model bu; su sıçrayan hatta da kullanılıyor.
