TED SERİSİSTOK KODU : TLS - TED10635 - N16

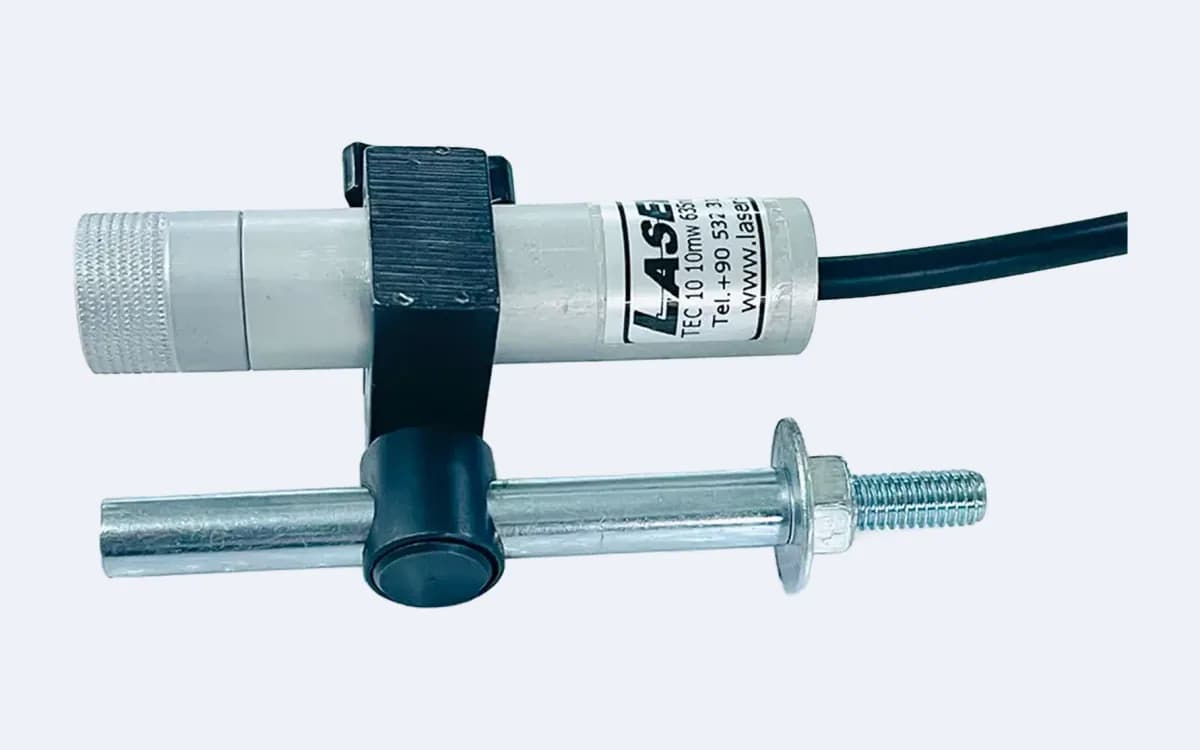

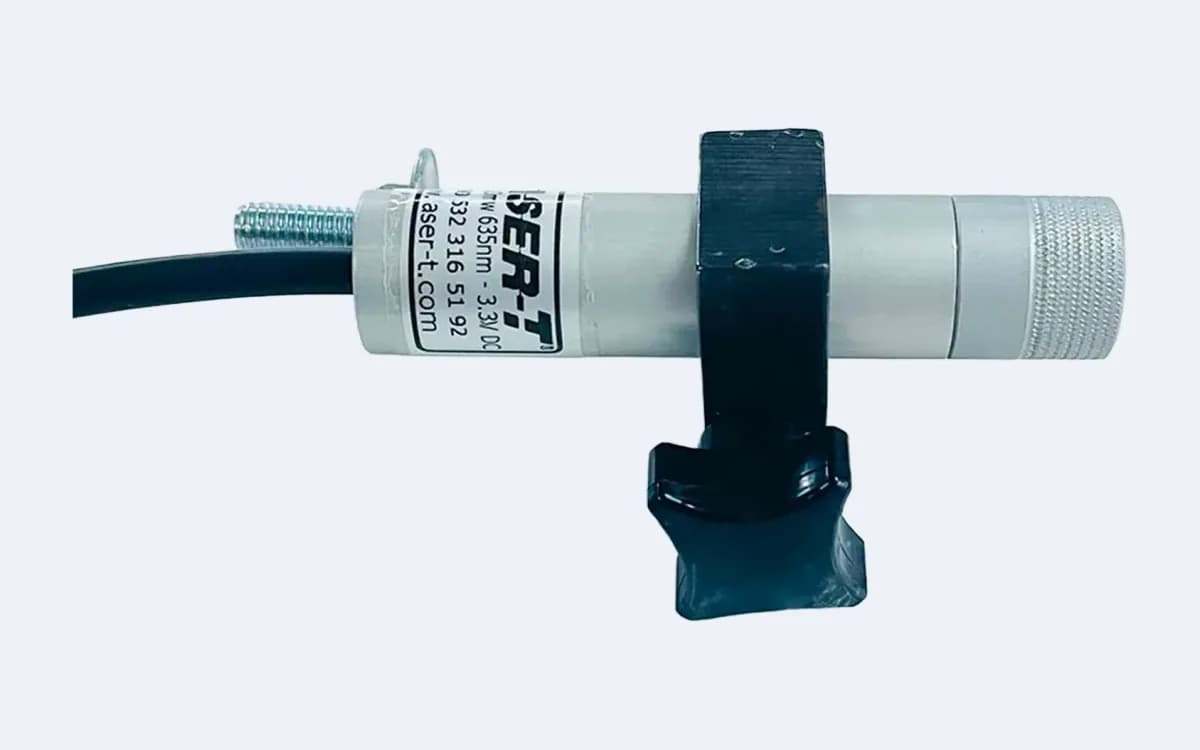

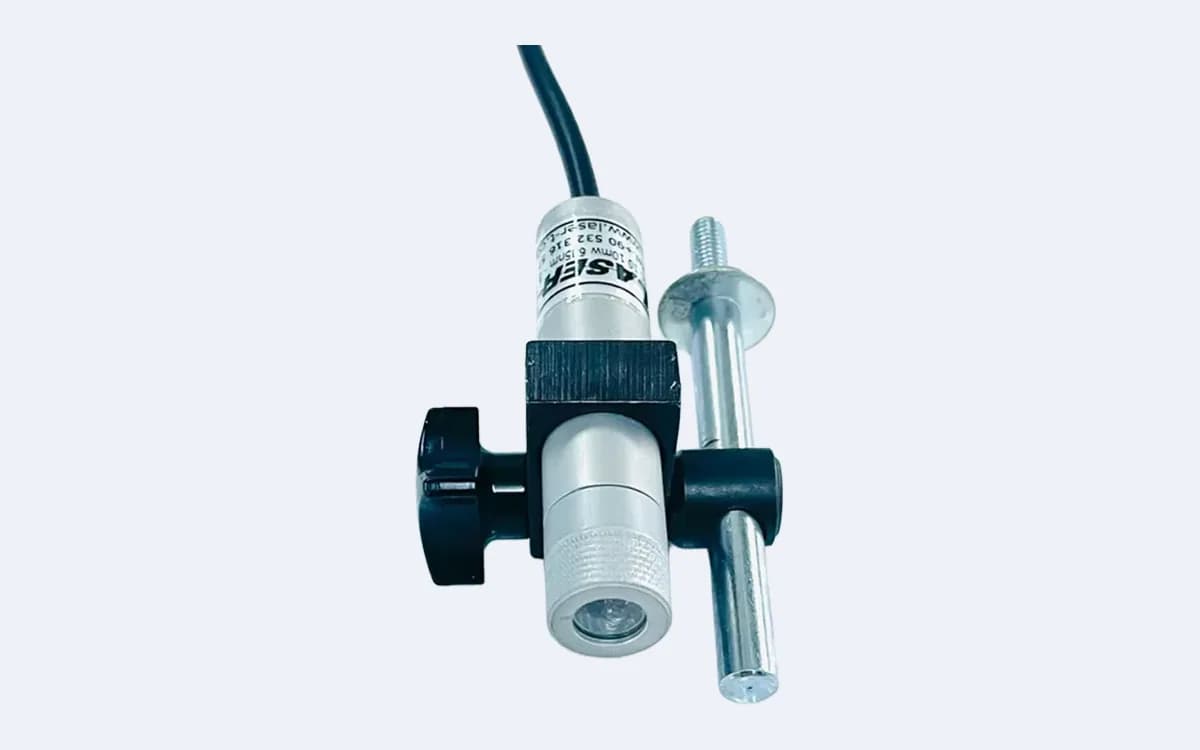

Nokta Lazer TED10N16 Lazer Modülü
TED10N16, TED serisinden 10 mW gücünde, 635 nm kırmızı ışıklı nokta lazer modülü. Yüzeye tek bir nokta düşürüyor; delik merkezini, matkap eksenini ya da kaynak ağzını göstermek için kullanılıyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. Seride bir altı TED5N16 (5 mW), bir üstü TED20N16 (20 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Kutuda ne var
- AdaptörHer modelle
- Bağlantı KablosuHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Ürün bilgileri
Nokta Mesafeyle Birlikte Büyüyor
Lazer noktası sabit bir çapta kalmıyor. Modülden çıkarken bir milimetrenin altında olan iz, iki metre ötede birkaç milimetreye ulaşıyor. Nokta büyüdükçe hem konum hassasiyeti düşüyor hem de aynı ışık daha geniş alana yayıldığı için parlaklık azalıyor.
TED10N16'nın kademesi bu iki etkiyi orta mesafede dengeliyor. Tezgâh üstü işlerde ve bir metre civarındaki montaj yüksekliklerinde iz hem yeterince küçük hem de rahat seçiliyor.
IP 63 Gövde ve Montaj Ayarı
Gövde IP 63: toza tam kapalı, yukarıdan eğik gelen su serpintisine dayanıklı; TED serisinin bütün modelleri aynı gövdeyi kullanıyor. Kuru atölye ve kapalı hat için uygun; soğutma sıvısının doğrudan püskürdüğü yerde modül sıçrama hattının dışına kurulmalı.
Noktanın mil eksenine oturması tutucu ayarıyla yapılıyor. Modül sabitlendikten sonra hedefin kaymaması için kelepçenin titreşim alan bir yüzeye değil, tezgâh gövdesine bağlanması gerekiyor. Işık 635 nm parlak kırmızı.
| TANIM | |
|---|---|
| Stok kodu | TLS - TED10635 - N16 |
| Ürün serisi | TED Serisi |
| OPTİK | |
| Işın tipi | Nokta |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 10 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
Orta mesafeden hedef gösterilen, kalibrasyon gerektiren düzenekler:
- Metal
Matkap ve işlem merkezinde delik ekseninin doğrulanması.
- Kaynak
Robot kaynak ucunun başlangıç noktasının denetlenmesi.
- Otomasyon
Kamera ve sensör bakış açısının hizalanması.
- Ambalaj
Dolum ağzının kap merkezine göre ayarlanması.
- Ağaç
Çoklu delik açmada sıradaki merkezin gösterilmesi.
- Mermer
Karot ucunun plaka üstünde konumlandırılması.
- Seramik
Baskı kafasının başlangıç noktasına oturtulması.
- Tekstil
Nakış deseninin tekrar noktasının işaretlenmesi.
Bu modele uyan ekipmanlar
Adaptör, bağlantı kablosu ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
Bağlantı Kablosu
Modül ile besleme arasındaki kablo — her lazer modülünün kutusunda standart gidiyor.
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Nokta Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - N12
Nokta Lazer MAX5N12 Lazer Modülü
Tek hedef noktası veren 12 mm modül; matkap ekseni ve numune konumlandırma için en dar gövde.
5 mW · 635 nmHemen İncele
Stok koduTLS - TED20635 - N16
Nokta Lazer TED20N16 Lazer Modülü
Kumlanmış döküm ve koyu kauçukta izi kaybolmayan 20 mW nokta; delik merkezi işaretleme için.
20 mW · 635 nmHemen İncele
Stok koduTLS - TED30635 - N16
Nokta Lazer TED30N16 Lazer Modülü
Tavan ve köprü montajında iki metre aşağıda okunan 30 mW nokta; uzaktan hedefleme kademesi.
30 mW · 635 nmHemen İncele
Stok koduTLS - TED50635 - N16
Nokta Lazer TED50N16 Lazer Modülü
TED serisinin tepe kademesi; gün ışığı alan hollerde ve en uzak mesafede okunan 50 mW nokta.
50 mW · 635 nm1 Kere İncelendi
Stok koduTLS - TED5635 - N16
Nokta Lazer TED5N16 Lazer Modülü
TED serisinin ilk kademesi; 16 mm gövde, IP 63 koruma, kapalı tezgâhta tek hedef noktası.
5 mW · 635 nm1 Kere İncelendi
Sık sorulan
sorular
Nokta Lazer TED10N16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 1910 mW nokta nerede 5 mW'ın önüne geçiyor?
Ortam aydınlandıkça ve yüzey koyulaştıkça. Tepeden aydınlatılan bir tezgâhta ya da ham metalde 10 mW noktayı belirgin tutuyor. Loş bir atölyede ve açık renkli malzemede 5 mW'lık TED5N16 de aynı işi görüyor.
Matkap tezgâhında nasıl kullanılıyor?
Nokta, ucun ineceği yeri parça üstünde gösteriyor; operatör parçayı noktaya göre yerleştiriyor. Modül tezgâha sabitleniyor, nokta ile uç ekseninin çakışması kurulumda ayarlanıyor.
Koruma sınıfı ne, tozlu ortamda çalışır mı?
Gövde IP 63: toza tam kapalı, yukarıdan eğik gelen su serpintisine dayanıklı. TED serisinin bütün modelleri aynı gövdeyi kullanıyor. Tozlu atölye için yeterli; su ya da soğutma sıvısı doğrudan geliyorsa nokta ışında IP 67 gövdeli MAX5N12 var, ancak gücü 5 mW.
Modülü besleyecek kaynağı siz veriyor musunuz?
Veriyoruz. Besleme 3,2 V; güç kaynağı, kablo ve konnektör istenirse modülle birlikte hazırlanıyor. Sepetteki ürün notuna yazdığınızda teklife dâhil ediliyor.
Kaynak ve punta işinde kullanılır mı?
Kullanılıyor. Nokta, punta ya da kaynağın yapılacağı yeri parçanın üstünde gösteriyor. Arkın kendi ışığı çok parlak olduğundan işaretleme ark başlamadan yapılıyor; ortam aydınlıksa TED serisinin 20 ve 30 mW modelleri daha belirgin kalıyor.
