TED SERİSİSTOK KODU : TLS - TED50635 - N16

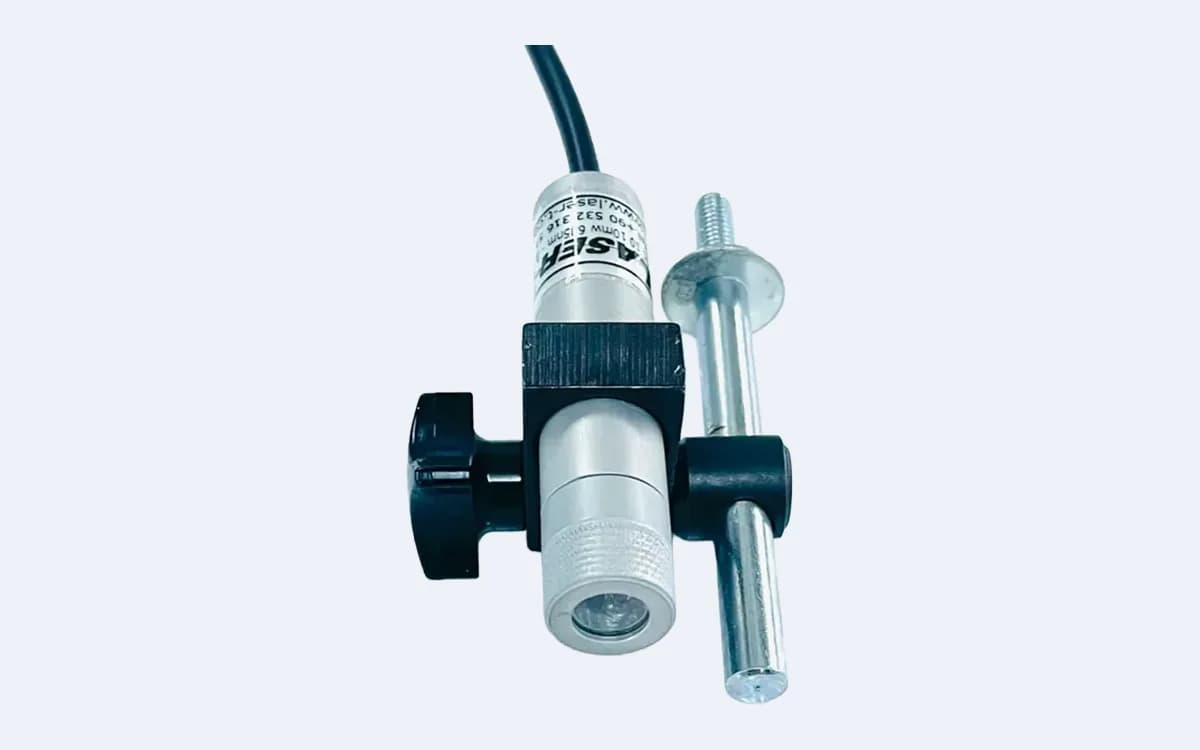

Nokta Lazer TED50N16 Lazer Modülü
TED50N16, TED serisinden 50 mW gücünde, 635 nm kırmızı ışıklı nokta lazer modülü. Yüzeye tek bir nokta düşürüyor; delik merkezini, matkap eksenini ya da kaynak ağzını göstermek için kullanılıyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. TED serisinin en güçlü modeli; bir altı TED30N16 (30 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Kutuda ne var
- AdaptörHer modelle
- Bağlantı KablosuHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Ürün bilgileri
Gün Işığıyla Yarışmak
Kapalı bir atölyeyle çatı penceresi olan bir hol arasında aydınlık farkı kat kat. Gün ışığı yüzeyi doldurunca lazer izi kendi parlaklığıyla değil, çevresindeki ışıkla kıyaslanarak görülüyor; zayıf bir iz zeminin içinde kayboluyor.
TED50N16 bu koşul için ayrılmış kademe. Elli miliwatt, serideki en parlak iz; hem aydınlık ortamda hem de üç metreye yaklaşan mesafelerde nokta seçilebiliyor.
Bu Güçte Uyulması Gerekenler
Elli miliwatt düşük güç değil ve nokta lazerde ışık tek bir noktada toplandığı için aynı güçteki çizgi modülünden daha yoğun. Işına doğrudan bakılmaması, modülün göz hizasına kurulmaması ve alana lazer uyarı levhası asılması gerekiyor.
Ayar sırasında dalga boyuna uygun filtreli koruyucu gözlük kullanılmalı. Işın yolunda cam, parlak paslanmaz ya da cilalı metal gibi yansıtıcı yüzey bulunmamasına dikkat edilmeli; yansıma yön değiştirse de enerjisini büyük ölçüde koruyor.
| TANIM | |
|---|---|
| Stok kodu | TLS - TED50635 - N16 |
| Ürün serisi | TED Serisi |
| OPTİK | |
| Işın tipi | Nokta |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 50 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
Aydınlık, açık ya da yüksek hacimli alanlarda uzaktan hedefleme:
- Lojistik
Yükleme sahasında palet bırakma noktasının gösterilmesi.
- Otomasyon
Hızlı hatta uzak istasyon konumunun işaretlenmesi.
- Metal
Aydınlık holde büyük parçada delme merkezinin belirlenmesi.
- Kaynak
Geniş açıklıklı kaynak holünde istasyon referansı.
- Ambalaj
Açık alanda paletleme hedef noktasının gösterilmesi.
- Mermer
Dış sahada plaka üstü hedef noktası belirleme.
- Ağaç
Kereste sahasında kesim noktasının uzaktan işaretlenmesi.
- Tekstil
Büyük serim alanında referans noktasının konumlanması.
Bu modele uyan ekipmanlar
Adaptör, bağlantı kablosu ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
Bağlantı Kablosu
Modül ile besleme arasındaki kablo — her lazer modülünün kutusunda standart gidiyor.
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Nokta Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - N12
Nokta Lazer MAX5N12 Lazer Modülü
Tek hedef noktası veren 12 mm modül; matkap ekseni ve numune konumlandırma için en dar gövde.
5 mW · 635 nmHemen İncele
Stok koduTLS - TED10635 - N16
Nokta Lazer TED10N16 Lazer Modülü
Atölye ışığında izi belirgin kalan 10 mW nokta; orta mesafeli hedefleme işlerinin kademesi.
10 mW · 635 nm2 Kere İncelendi
Stok koduTLS - TED20635 - N16
Nokta Lazer TED20N16 Lazer Modülü
Kumlanmış döküm ve koyu kauçukta izi kaybolmayan 20 mW nokta; delik merkezi işaretleme için.
20 mW · 635 nmHemen İncele
Stok koduTLS - TED30635 - N16
Nokta Lazer TED30N16 Lazer Modülü
Tavan ve köprü montajında iki metre aşağıda okunan 30 mW nokta; uzaktan hedefleme kademesi.
30 mW · 635 nmHemen İncele
Stok koduTLS - TED5635 - N16
Nokta Lazer TED5N16 Lazer Modülü
TED serisinin ilk kademesi; 16 mm gövde, IP 63 koruma, kapalı tezgâhta tek hedef noktası.
5 mW · 635 nm1 Kere İncelendi
Sık sorulan
sorular
Nokta Lazer TED50N16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 1950 mW nokta TED serisinin en üstü; kimler seçiyor?
Ağır sanayi, otomotiv ve otomasyon hatları. Mesafe uzunsa, yüzey koyuysa ya da ortam çok aydınlıksa bu kademe isteniyor. TED serisinin en üst basamağı olduğu için 16 mm gövdede bundan daha parlak bir nokta bulunmuyor.
Bu güçte güvenlik için ne gerekiyor?
Işına doğrudan bakılmaması ve modülün göz hizasına kurulmaması esas. Kurulumu biz yaptığımızda montaj açısını buna göre ayarlıyor, operatöre anlatıyoruz.
Aynı gövdede daha düşük güçler de var mı?
TED serisi 16 mm gövdede 5, 10, 20, 30 ve 50 mW olarak sunuluyor. Montaj ve besleme değişmediği için güç kademesini sonradan değiştirmek kolay oluyor.
Teslim süresi ne kadar?
Genel teslim süresi bu sayfada, sepet alanının altındaki kutuda yazıyor. Yüksek adette ya da ara modelde süre değişebiliyor; o durumda teklifte ayrıca bildiriliyor.
Otomasyon hattında nokta lazer ne işe yarıyor?
Robotun ya da sensörün hedef aldığı yeri operatöre görünür kılıyor: parçanın kavranacağı nokta, kameranın bakacağı alan, etiketin yapıştırılacağı yer. Ortam aydınlıksa ve mesafe uzunsa 50 mW noktayı belirgin tutuyor.
