TED SERİSİSTOK KODU : TLS - TED5635 - N16

Nokta Lazer TED5N16 Lazer Modülü

TED5N16, TED serisinden 5 mW gücünde, 635 nm kırmızı ışıklı nokta lazer modülü. Yüzeye tek bir nokta düşürüyor; delik merkezini, matkap eksenini ya da kaynak ağzını göstermek için kullanılıyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç kapalı tezgâhta ve kısa mesafede yetiyor. TED serisinin en düşük gücü; daha parlak ışık gerekirse bir üstü TED10N16 (10 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.

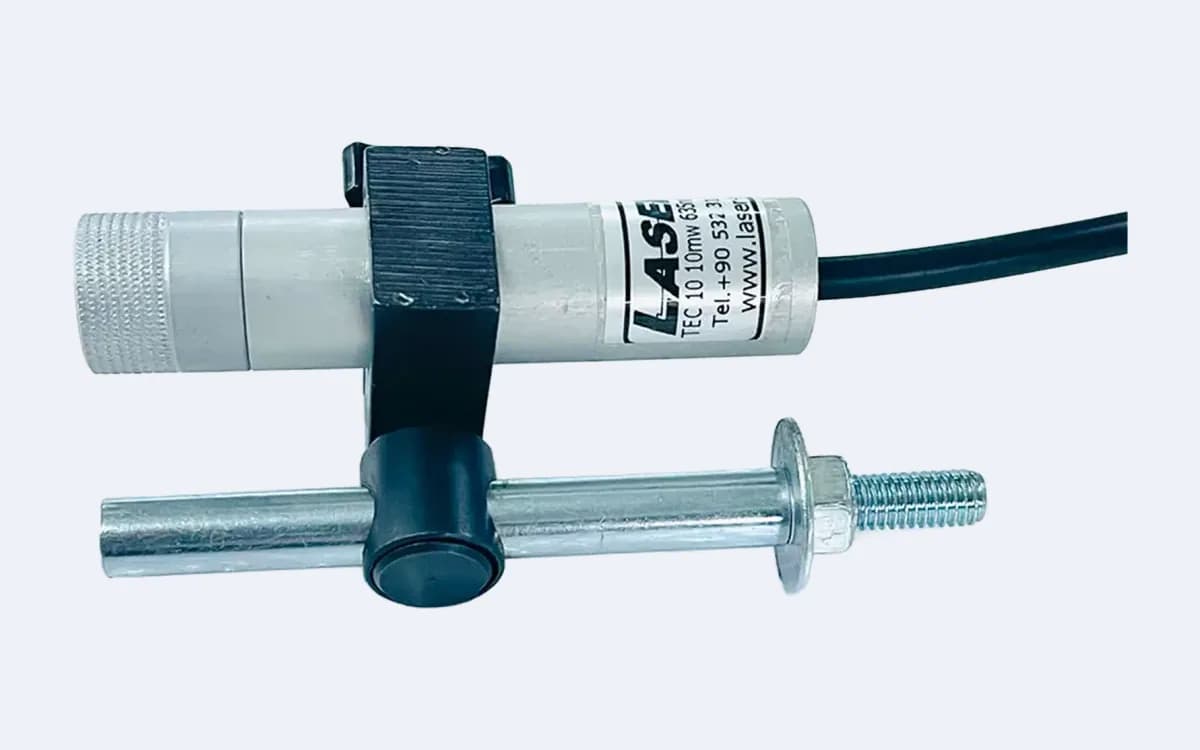

TED5N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

1 / 5

BU ÜRÜNÜ PAYLAŞ

Kaç adet istiyorsunuz?Teklif Sepetine Ekle

Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.

Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.

Garanti: 1 yıl
Teslim: Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
Teklife dönüş: Aynı gün
Kargo: Anlaşmalı kargo ile düşük gönderim maliyeti

Kutuda ne var

Nokta Lazer TED5N16 Lazer Modülü
AdaptörHer modelle
TB 16 Bağlantı Aparatı16 mm gövdeye

Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.

Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.

Neden Nokta, Neden Çizgi Değil

Çizgi bir hat boyunca bilgi veriyor: bıçak buradan geçecek, parça bu hizaya oturacak. Nokta ise tek bir koordinat söylüyor. Matkabın ineceği eksen, punta kaynağının vuracağı yer ya da sensörün bakacağı hedef gibi işlerde çizgi fazladan bilgi oluyor, operatör hangi noktaya bakacağını ayrıca kestirmek zorunda kalıyor.

TED5N16 bu işi 16 mm standart gövdeyle yapıyor. Seri 10, 20, 30 ve 50 mW ile sürüyor; hat kurulduktan sonra yalnız modül değiştirilerek güç kademesi yükseltilebiliyor.

Düşük Kademenin Nokta Lazerde Anlamı

Nokta lazerde güç, çizgi lazerdekiyle aynı biçimde işlemiyor. Işık geniş bir hat boyunca dağıtılmadığı, tek noktada toplandığı için düşük kademe bile belirgin bir iz bırakıyor. 5 mW, kapalı tezgâhta ve tezgâh üstü aydınlatmada rahatça seçiliyor.

Künyedeki IP 63 toza karşı korumalı ve eğik gelen su damlasına dayanıklı demek; tozlu atölye sorun değil, doğrudan sıvı püskürtülen hat için uygun değil. Katalog ömrü 10.000 saat.

TEKNİK ÖZELLİKLERNokta Lazer TED5N16 Lazer Modülü
TANIM
Stok kodu	TLS - TED5635 - N16
Ürün serisi	TED Serisi
OPTİK
Işın tipi	Nokta
Lazer rengi	635 nm / Kırmızı
Optik çıkış gücü	5 mW
Lazer sınıfı	3R
ELEKTRİK VE GÖVDE
Çalışma gerilimi	3,2 V
Gövde çapı	16 mm
Koruma sınıfı	IP 63
Çalışma ömrü	10.000 Saat

Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92

Tek bir koordinatın her parçada aynı yerde bulunması gereken işler:

Kaynak
Punta kaynağında elektrot düşüş noktasının parça üstünde işaretlenmesi.
Metal
Matkap tezgâhında delik ekseninin belirlenmesi.
Ağaç
Dübel ve zıvana deliği merkezinin gösterilmesi.
Seramik
Delme ve karot işleminde merkez noktasının bulunması.
Mermer
Küçük ebat plakada delik merkezinin işaretlenmesi.
Ambalaj
Etiket yapıştırma noktasının kutu üstünde gösterilmesi.
Otomasyon
Sensör ve kamera bakış noktasının kalibrasyonu.
Tekstil
Nakış başlangıç noktasının kasnağa düşürülmesi.

Bu modele uyan ekipmanlar

Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.

24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.

Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.

Tüm ekipmanlar

Stok koduTLS - ADAPTOR

Adaptör

Şebeke gerilimini modülün çalıştığı doğru akıma çeviren anahtarlamalı adaptör — 176–264 V AC giriş, 3,2 V DC / 2 A çıkış. Her lazer modülünün kutusunda standart gidiyor.

5 Kere İncelendi

Stok koduTLS - KABLO

24V Devre Kablosu

Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a

13 Kere İncelendi

Stok koduTLS - TB 16 APARAT

TB 16 Bağlantı Aparatı

16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.

3 Kere İncelendi

Sepete eklediğinizde ne oluyor?

Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.

01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.

Nokta Lazer kategorisinden

Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.

Tümünü gör

MAX5N12 nokta lazer yatay duruşta — siyah tutucu bloğu üstte, cıvatalı montaj mili altta, kablo sağa uzanıyor

Stok koduTLS - MAX5635 - N12

Nokta Lazer MAX5N12 Lazer Modülü

Tek hedef noktası veren 12 mm modül; matkap ekseni ve numune konumlandırma için en dar gövde.

5 mW · 635 nm9 Kere İncelendi

TED10N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED10635 - N16

Nokta Lazer TED10N16 Lazer Modülü

Atölye ışığında izi belirgin kalan 10 mW nokta; orta mesafeli hedefleme işlerinin kademesi.

10 mW · 635 nm9 Kere İncelendi

TED20N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED20635 - N16

Nokta Lazer TED20N16 Lazer Modülü

Kumlanmış döküm ve koyu kauçukta izi kaybolmayan 20 mW nokta; delik merkezi işaretleme için.

20 mW · 635 nm5 Kere İncelendi

TED30N16 nokta lazer yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, cıvatalı montaj mili altta

Stok koduTLS - TED30635 - N16

Nokta Lazer TED30N16 Lazer Modülü

Tavan ve köprü montajında iki metre aşağıda okunan 30 mW nokta; uzaktan hedefleme kademesi.

30 mW · 635 nm1 Kere İncelendi

TED50N16 nokta lazer modülü yatay duruşta — tırtıklı lens başlığı solda, etiketli gövde sağda, siyah tutucu bloğu ve cıvatalı montaj mili altta

Stok koduTLS - TED50635 - N16

Nokta Lazer TED50N16 Lazer Modülü

TED serisinin tepe kademesi; gün ışığı alan hollerde ve en uzak mesafede okunan 50 mW nokta.

50 mW · 635 nm13 Kere İncelendi

Sık sorulan
sorular

Nokta Lazer TED5N16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.

DOĞRUDAN SORUN0532 316 51 92

Nokta lazer ne işe yarıyor?

Tek bir yeri göstermeye: matkap ekseni, punta yeri, kaynak ağzı, numune alınacak nokta. Çizgi bir hat boyunca hizalıyor, nokta hedefi işaretliyor. Aradığınız şey bir hat değil de tek bir koordinatsa doğru seçim nokta oluyor.

5 mW nokta hangi mesafede okunur?

Katalogda tek bir mesafe vermiyoruz; ortam aydınlığı ve yüzeyin rengi belirliyor. Kapalı tezgâhta ve açık renkli malzemede 5 mW yeterli oluyor. Koşullarınızı yazarsanız hangi kademenin işinizi göreceğini söyleyebiliyoruz.

IP 63 ne demek?

Toza tam kapalı, yukarıdan eğik gelen serpintiye dayanıklı. Kuru atölye için yeterli; sıvı sıçrayan hatta IP 67 gövdeli MAX5N12'ye bakın. Künyedeki iki rakamdan ilki toza, ikincisi suya karşı korumayı anlatıyor.

Aynı gövdede çizgi ve artı var mı?

Var. 16 mm gövdede çizgi TE, artı TEC, nokta TED serisinde sunuluyor. Montaj ve besleme aynı; değişen yalnız şekil. Üç seriden birini seçtikten sonra güç kademesini ayrıca belirliyorsunuz.

Çalışma ömrü ne kadar?

Künyede 10.000 saat yazıyor. Değer sürekli çalışma için veriliyor; günde sekiz saat açık kalan bir modülde kabaca üç yılı aşan bir kullanıma denk geliyor.
