TED SERİSİSTOK KODU : TLS - TED30635 - N16

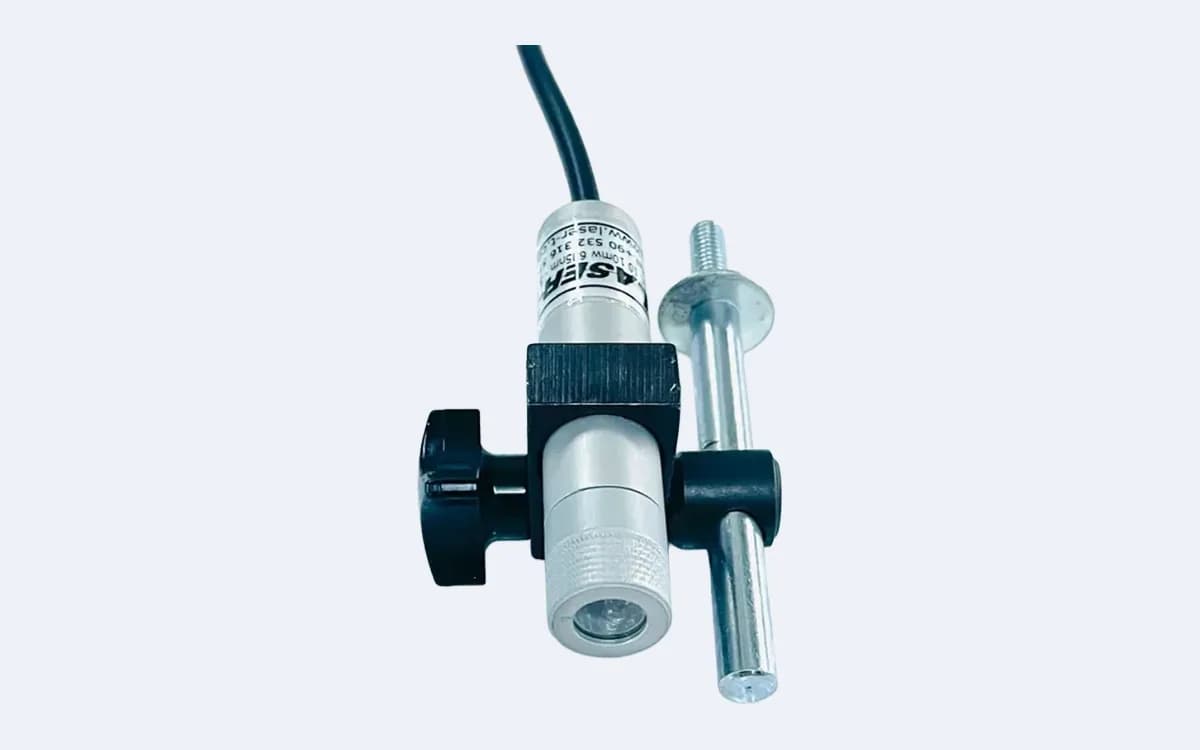

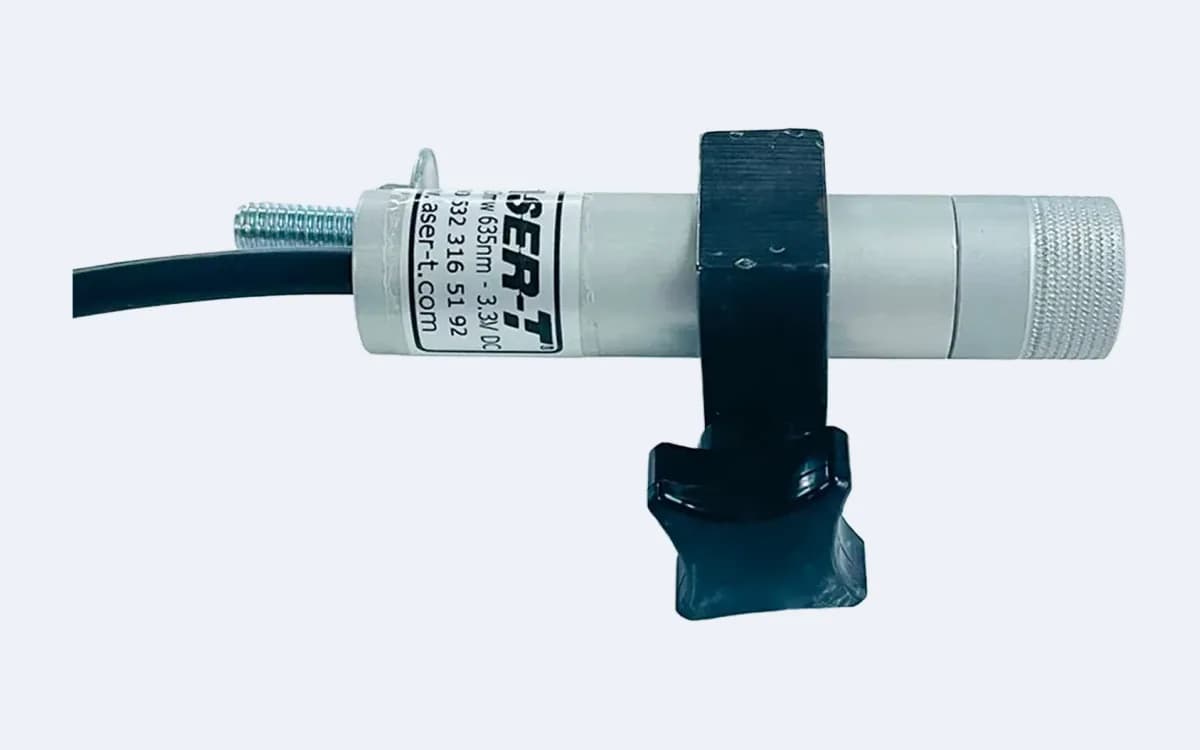

Nokta Lazer TED30N16 Lazer Modülü
TED30N16, TED serisinden 30 mW gücünde, 635 nm kırmızı ışıklı nokta lazer modülü. Yüzeye tek bir nokta düşürüyor; delik merkezini, matkap eksenini ya da kaynak ağzını göstermek için kullanılıyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TED20N16 (20 mW), bir üstü TED50N16 (50 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 1 yıl
- Teslim
- Aynı gün Mağazadan Teslim veya Aynı Gün Kargosipariş onayından sonra
- Teklife dönüş
- Aynı gün
- Kargo
- Anlaşmalı kargo ile düşük gönderim maliyeti
Kutuda ne var
- Nokta Lazer TED30N16 Lazer Modülü
- AdaptörHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Modülü kendi 24 V beslemenizden çalıştıracaksanız adaptör yerine 24V Devre Kablosu gönderebiliriz. Teklif isterken belirtmeniz yeterli.
Ürün bilgileri
Yukarıdan Aşağı Hedef Göstermek
Bazı düzeneklerde modül tezgâhın yanına değil üstüne konuluyor: tavana, köprüye ya da bir portala. Bunun sebebi çalışma alanını boş bırakmak — aşağıda kablo, tutucu ve gövde kalmıyor, yalnız iz kalıyor.
Karşılığında mesafe uzuyor. İki metre yükseklikten düşen bir iz hem büyüyor hem sönükleşiyor. TED30N16'nın 30 mW kademesi bu düzenek için ayarlanmış; noktanın kenarı aşağıda hâlâ belirli kalıyor.
Montaj Yüksekliği ve Titreşim
Yüksekten yapılan montajda açı hatası mesafeyle çarpılıyor: modülde bir derecelik sapma, iki metre aşağıda birkaç santimetre kayma demek. Bu yüzden tutucunun sıkılığı ve bağlandığı yüzeyin sağlamlığı yakın montajdan daha önemli hale geliyor.
Aynı sebeple modül vinç yolu, hareketli portal ya da titreşim alan çatı makasına bağlanacaksa sönümleyici bir ara parça kullanılması öneriliyor. Gövde 16 mm, ışık 635 nm parlak kırmızı.
| TANIM | |
|---|---|
| Stok kodu | TLS - TED30635 - N16 |
| Ürün serisi | TED Serisi |
| OPTİK | |
| Işın tipi | Nokta |
| Lazer rengi | 635 nm / Parlak Kırmızı |
| Optik çıkış gücü | 30 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Gövde malzemesi | Endüstriyel Alüminyum Alaşım |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0532 316 51 92
Modülün yüksekte, hedefin aşağıda olduğu düzenekler:
- Otomasyon
Portal üstünden iş istasyonu konumunun gösterilmesi.
- Metal
Vinçle taşınan parçanın bırakılacağı noktanın işaretlenmesi.
- Ambalaj
Paletleme istasyonunda koli bırakma noktasının belirlenmesi.
- Kaynak
Yüksek tavanlı holde kaynak istasyonu konum referansı.
- Ağaç
Büyük panel tezgâhında delme merkezinin yukarıdan gösterilmesi.
- Mermer
Köprülü tezgâhta plaka üstü hedef noktası belirleme.
- Seramik
Yüksek montajlı baskı hattında konum referansı.
- Tekstil
Geniş serim masasında hedef noktasının tavandan düşürülmesi.
Bu modele uyan ekipmanlar
Adaptör ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
24V Devre Kablosu kutuda gitmez. Adaptörü kullanmayıp modülü kendi 24V beslemenizden çalıştıracaksanız talep üzerine gönderiyoruz.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
24V Devre Kablosu
Adaptörün yerine geçen dönüştürücü kablo — makinenin 24 V hattından aldığı gerilimi modülün çalıştığı 3,2 V'a düşürür. Kutuda gitmez; sipariş sırasında adaptör yerine seçilir ya da sonradan a
13 Kere İncelendi
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
3 Kere İncelendi
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyatı ve teslim süresini bu seçimlere göre hazırlıyoruz — aynı gün teklife dönüş.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Hatta bağlansın
Modül sevk ediliyor. Montajı siz yapıyorsunuz; açı ve ilk ayar için görüntülü bağlantıda yanınızda oluyoruz.
Nokta Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - N12
Nokta Lazer MAX5N12 Lazer Modülü
Tek hedef noktası veren 12 mm modül; matkap ekseni ve numune konumlandırma için en dar gövde.
5 mW · 635 nm9 Kere İncelendi
Stok koduTLS - TED10635 - N16
Nokta Lazer TED10N16 Lazer Modülü
Atölye ışığında izi belirgin kalan 10 mW nokta; orta mesafeli hedefleme işlerinin kademesi.
10 mW · 635 nm9 Kere İncelendi
Stok koduTLS - TED20635 - N16
Nokta Lazer TED20N16 Lazer Modülü
Kumlanmış döküm ve koyu kauçukta izi kaybolmayan 20 mW nokta; delik merkezi işaretleme için.
20 mW · 635 nm5 Kere İncelendi
Stok koduTLS - TED50635 - N16
Nokta Lazer TED50N16 Lazer Modülü
TED serisinin tepe kademesi; gün ışığı alan hollerde ve en uzak mesafede okunan 50 mW nokta.
50 mW · 635 nm13 Kere İncelendi
Stok koduTLS - TED5635 - N16
Nokta Lazer TED5N16 Lazer Modülü
TED serisinin ilk kademesi; 16 mm gövde, IP 63 koruma, kapalı tezgâhta tek hedef noktası.
5 mW · 635 nm6 Kere İncelendi
Sık sorulan
sorular
Nokta Lazer TED30N16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0532 316 51 9230 mW nokta aydınlık ortamda gerçekten fark yaratıyor mu?
Yaratıyor. Ortam aydınlığı yükseldikçe göz, noktayı çevresinden ancak yeterince parlaksa ayırıyor. 30 mW, tepe aydınlatmasının güçlü olduğu hatlar için seçiliyor.
Modül sürekli açık kalabilir mi?
Sürekli çalışmak üzere üretiliyor. Kapalı bir kutuya gömülecekse ısının birikmemesine dikkat edin; gerekirse montaj yerini birlikte değerlendirelim. Biriken ısı hem noktanın parlaklığını düşürüyor hem de modülün ömrünü kısaltıyor.
Ahşap ve tekstil gibi mat yüzeylerde nasıl davranıyor?
Mat yüzey ışığı saçtığı için nokta geniş açıdan görünüyor; koyu renkli olanlarda parlaklık düşüyor. Kullanacağınız malzemeyi yazarsanız gücü ona göre öneriyoruz.
Soğutma sıvısı sıçrayan bir hatta kullanılır mı?
Gövde IP 63; toz içeri girmiyor, eğik gelen serpintiye dayanıyor. Sıvının doğrudan püskürdüğü ya da hattın yıkandığı bir yer için bu sınıf az kalır. Nokta ışında daha yüksek koruma MAX5N12'de (IP 67), ama gücü 5 mW; 30 mW gerekiyorsa modülü sıçrama hattının dışına kurmak daha doğru.
Gövde malzemesi ne?
Künyeye göre endüstriyel alüminyum alaşım. Alaşım gövde titreşimde optik hizalamanın kaymamasına ve modülün ürettiği ısının dışarı atılmasına yardım ediyor; 16 mm çapıyla TED serisinin diğer modelleriyle aynı yuvaya giriyor.
