TED SERİSİSTOK KODU : TLS - TED20635 - N16

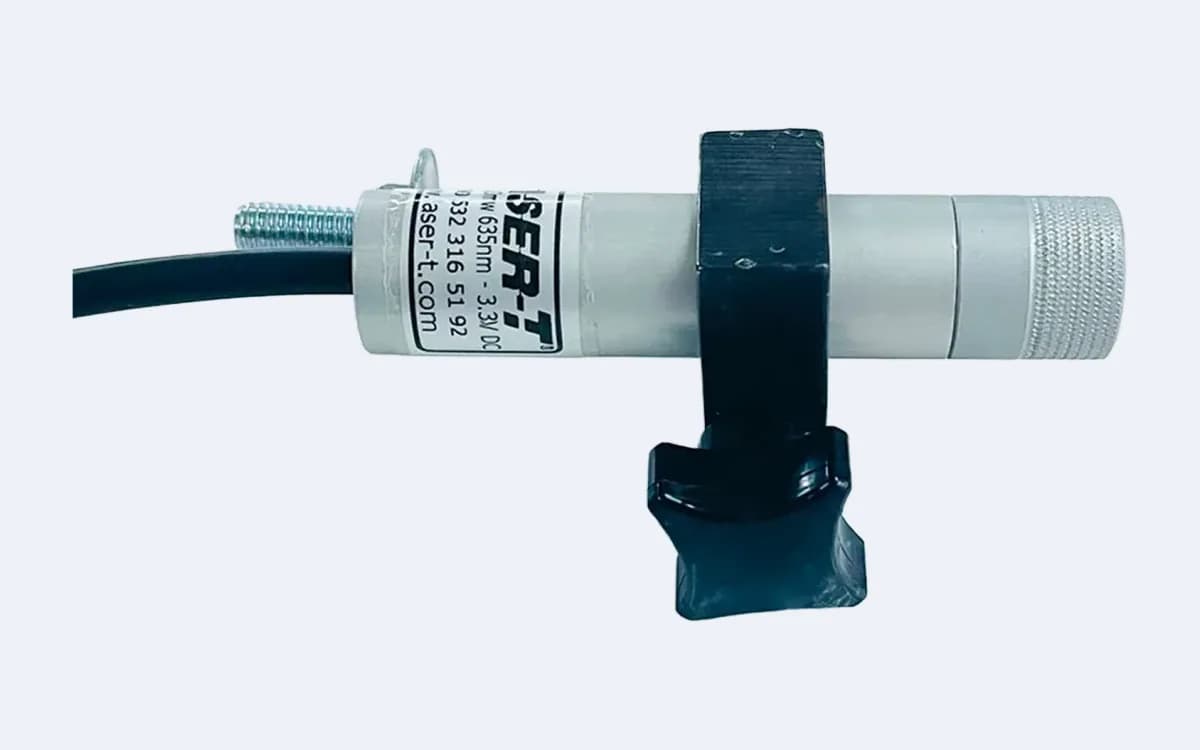

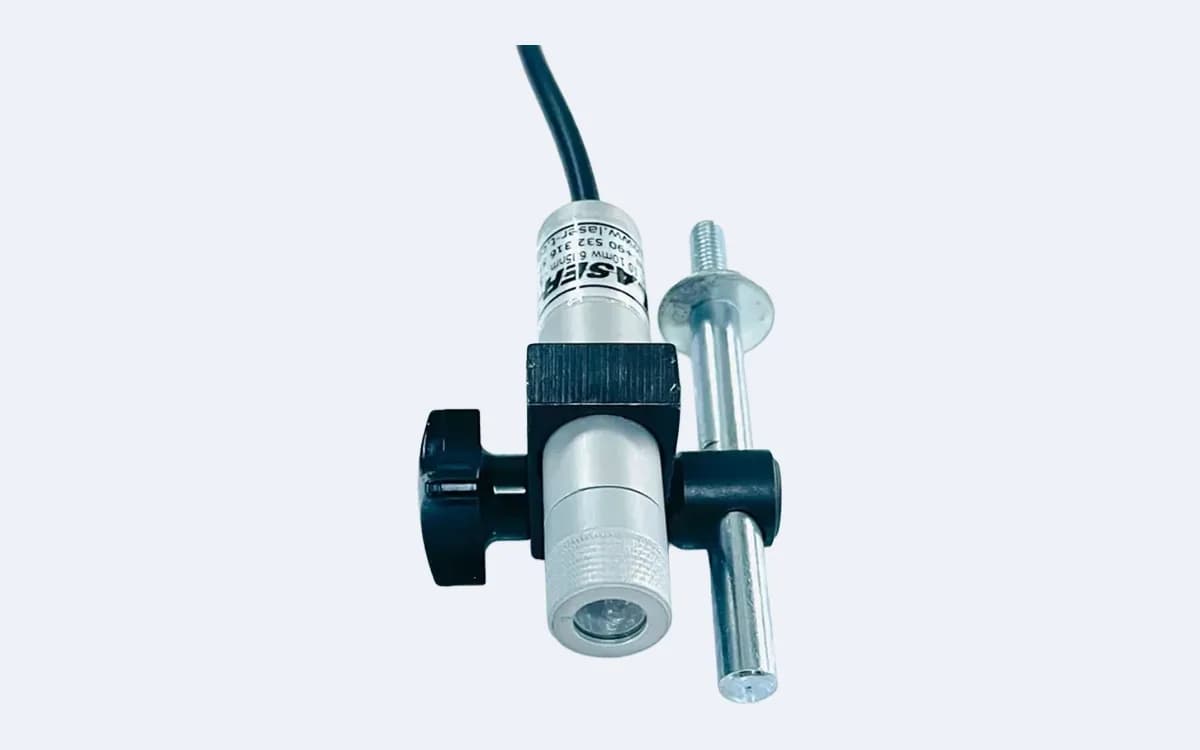

Nokta Lazer TED20N16 Lazer Modülü
TED20N16, TED serisinden 20 mW gücünde, 635 nm kırmızı ışıklı nokta lazer modülü. Yüzeye tek bir nokta düşürüyor; delik merkezini, matkap eksenini ya da kaynak ağzını göstermek için kullanılıyor. Gövde çapı 16 mm, koruma sınıfı IP 63, besleme 3,2 V. Bu güç aydınlık atölyede, koyu yüzeyde ve orta uzunlukta hatlarda ışığın okunur kalması için seçiliyor. Seride bir altı TED10N16 (10 mW), bir üstü TED30N16 (30 mW). En çok kaynak, seramik ve ambalaj işlerinde kullanılıyor. İstanbul'daki tesisimizde üretiliyor.
Kaç adet istiyorsunuz?Teklif Sepetine Ekle
Adedi yazın ya da ± ile ayarlayın, sepete ekleyin. Aynı modeli yeniden eklerseniz sepetteki adet artar.
Sepete eklemek sipariş vermek değildir. Seçimlerinizi topluyor, tek teklif talebine dönüştürüyorsunuz.
- Garanti
- 2 yıl
- Teslim
- 3–5 iş günüsipariş onayından sonra
- Teklife dönüş
- 24 saat içinde
- Kargo
- 7.500 TL üzeri siparişlerde kargo ücretsiz
Kutuda ne var
- AdaptörHer modelle
- Bağlantı KablosuHer modelle
- TB 16 Bağlantı Aparatı16 mm gövdeye
Bu kalemler modülle birlikte tek kutuda gönderilir. Yedek ya da başka çapa aparat gerekirse ekipmanlar sayfasından teklifinize ekleyebilirsiniz.
Ürün bilgileri
Işığı Yutan Yüzeyler
Kumlanmış döküm, siyah kauçuk, mat boyalı sac ve ham deri lazer ışığının önemli bir bölümünü yutuyor. Aynı modül parlak alüminyumda iğne ucu gibi bir iz bırakırken bu yüzeylerde soluk, kenarları dağınık bir leke gösteriyor.
TED20N16 bu farkı kapatmak için kullanılıyor. Yirmi miliwatt, emici yüzeyde de noktanın kenarlarının belirli kalmasını sağlıyor — delik merkezini işaretlerken önemli olan tam olarak bu, izin nerede bittiğinin görülmesi.
Delik Merkezi İşaretlemede Düzen
Nokta modülü matkap tezgâhının boğazına ya da sütununa bağlanıp iz mil ekseniyle çakıştırılıyor. Bundan sonra parça değişse de merkez yerinde kalıyor; operatör parçayı izin altına kaydırıp deliyor.
Seri işte kazanç burada birikiyor: her parçada punta atıp ölçü kontrol etmek yerine tek bakışla konumlama yapılıyor. Gövde 16 mm, besleme 3,2 V doğru gerilim.
| TANIM | |
|---|---|
| Stok kodu | TLS - TED20635 - N16 |
| Ürün serisi | TED Serisi |
| OPTİK | |
| Işın tipi | Nokta |
| Lazer rengi | 635 nm / Kırmızı |
| Optik çıkış gücü | 20 mW |
| Lazer sınıfı | 3B |
| ELEKTRİK VE GÖVDE | |
| Çalışma gerilimi | 3,2 V |
| Gövde çapı | 16 mm |
| Koruma sınıfı | IP 63 |
Tabloda aradığınız ölçü yoksa bize sorun: 0212 479 00 19
Yüzeyin ışığı yuttuğu, buna rağmen merkezin görülmesi gereken işler:
- Metal
Kumlanmış döküm ve mat sacda delik merkezi işaretleme.
- Kaynak
Boyalı yüzeyde punta noktasının belirlenmesi.
- Ağaç
Koyu kaplamalı panelde dübel merkezinin gösterilmesi.
- Mermer
Koyu renkli plakada karot merkezinin bulunması.
- Ambalaj
Kraft ve geri dönüşümlü mukavvada delme noktası işaretleme.
- Seramik
Mat sırlı karoda delme merkezinin belirlenmesi.
- Otomasyon
Koyu gövdeli parçalarda konum doğrulama.
- Tekstil
Koyu kumaş ve deride işaretleme noktası gösterme.
Bu modele uyan ekipmanlar
Adaptör, bağlantı kablosu ve modülün gövde çapına uyan bağlantı aparatı her siparişte kutuda gidiyor; ayrıca istemeniz gerekmiyor.
Buradaki kartlar yedek ve ikinci montaj için: kablosu ezilen ya da başka bir tezgâha taşınan bir modülün eksiğini, modülü yeniden sipariş etmeden tamamlayabiliyorsunuz.
Stok koduTLS - KABLO
Bağlantı Kablosu
Modül ile besleme arasındaki kablo — her lazer modülünün kutusunda standart gidiyor.
Stok koduTLS - TB 16 APARAT
TB 16 Bağlantı Aparatı
16 mm gövdeli lazer modüllerini tezgâha ya da makine gövdesine sabitleyen bağlantı aparatı.
Sepete eklediğinizde ne oluyor?
Sepet bir sipariş kutusu değil, teklif dosyası. Dört adım şöyle işliyor.
- 01
Sepete ekleyin
Kaç adet istediğinizi yazıp sepete ekleyin. Birden çok modeli aynı sepette toplayabilirsiniz.
- 02
Teklif alın
Seçimlerinizi tek talepte topluyoruz. Fiyat ve teslim süresi bu seçimlere göre hazırlanıp size dönüyor.
- 03
Üretilsin
Onayınızdan sonra modül Gaziosmanpaşa'daki tesisimizde toplanıyor; optik hizalama ve güç ölçümü burada yapılıyor.
- 04
Sahaya kurulsun
Modül sevk ediliyor; isterseniz hatta montajını, ilk ayarını ve operatör eğitimini de biz yapıyoruz.
Nokta Lazer kategorisinden
Aynı tesiste, aynı kalite denetiminden geçerek üretiliyor.
Stok koduTLS - MAX5635 - N12
Nokta Lazer MAX5N12 Lazer Modülü
Tek hedef noktası veren 12 mm modül; matkap ekseni ve numune konumlandırma için en dar gövde.
5 mW · 635 nmHemen İncele
Stok koduTLS - TED10635 - N16
Nokta Lazer TED10N16 Lazer Modülü
Atölye ışığında izi belirgin kalan 10 mW nokta; orta mesafeli hedefleme işlerinin kademesi.
10 mW · 635 nm2 Kere İncelendi
Stok koduTLS - TED30635 - N16
Nokta Lazer TED30N16 Lazer Modülü
Tavan ve köprü montajında iki metre aşağıda okunan 30 mW nokta; uzaktan hedefleme kademesi.
30 mW · 635 nmHemen İncele
Stok koduTLS - TED50635 - N16
Nokta Lazer TED50N16 Lazer Modülü
TED serisinin tepe kademesi; gün ışığı alan hollerde ve en uzak mesafede okunan 50 mW nokta.
50 mW · 635 nm1 Kere İncelendi
Stok koduTLS - TED5635 - N16
Nokta Lazer TED5N16 Lazer Modülü
TED serisinin ilk kademesi; 16 mm gövde, IP 63 koruma, kapalı tezgâhta tek hedef noktası.
5 mW · 635 nm1 Kere İncelendi
Sık sorulan
sorular
Nokta Lazer TED20N16 Lazer Modülü hakkında en çok sorulanlar. Aradığınızı bulamazsanız doğrudan bize sorun.
DOĞRUDAN SORUN0212 479 00 1920 mW nokta CNC ve kaynak işinde ne sağlıyor?
Parlaklığı, makinenin kendi aydınlatması ve talaş tozu altında noktanın kaybolmamasına yetiyor. Hedefin sürekli göründüğü yerde operatör parçayı ölçüp yeniden hizalamak zorunda kalmıyor.
Nokta ne kadar küçük görünüyor?
Noktanın büyüklüğü mesafeyle değişiyor ve katalogda tek bir sayıyla verilmiyor. Belirli bir mesafede belirli bir nokta büyüklüğü gerekiyorsa mesafeyi yazın, uygun modeli birlikte seçelim.
Aynı güçte çizgi ya da artı isteseydim?
20 mW çizgi TE ve TS serilerinde, 20 mW artı TEC serisinde var. Güç kademesi aynı kalıyor, yalnız optik değişiyor. Nokta tek bir yeri, çizgi bir hattı, artı iki eksenin kesiştiği yeri gösteriyor.
Kaç adetten başlıyor?
Tek modül de veriliyor. Adedi sepet alanındaki kutuya doğrudan yazabilir ya da ± ile ayarlayabilirsiniz. Çok sayıda modül gerekiyorsa adedi yazıp teklif istemeniz yeterli; toplu alımda fiyat ayrıca değerlendiriliyor.
Koruma sınıfı ne?
IP 63 — TED serisinin bütün modelleri aynı gövdeyi kullanıyor. Toz içeri girmiyor, eğik gelen su serpintisine dayanıyor. Soğutma sıvısı sıçrayan ya da yıkanan bir hat için bu sınıf az kalır; işinizi yazarsanız modülün yerini ve korumasını birlikte değerlendiriyoruz.
